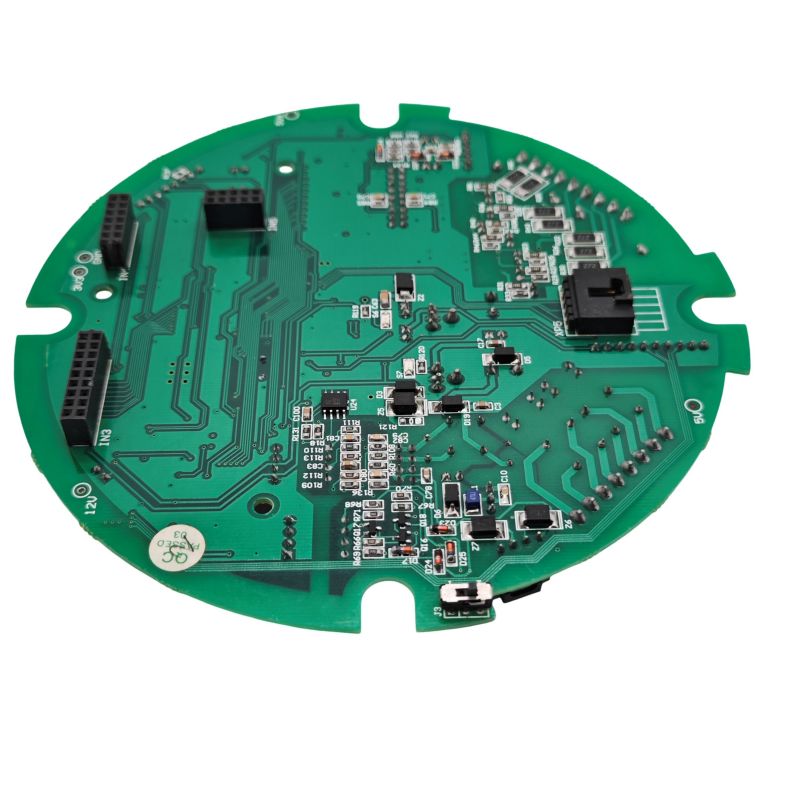

Etibarlı bir əkin işığı PCBA etmək üçün necə
Əkin işıqları (bağçılıq LED armaturları) tələbkar şərtlər altında işləyir: 12-16 saat fasiləsiz gündəlik iş, yüksək rütubətli mühit (60-90% RH) və əhəmiyyətli istilik gərginliyi. PCBA bütün qurğunun əsasını təşkil edir --- burada uğursuzluq məhsul itkisi və sərf olunan enerji deməkdir.
Sənaye və kənd təsərrüfatı sektorlarında güc elektronikası və PCB istehsalında 20 illik təcrübəmlə mən yüzlərlə işıq sahəsində nasazlıqları təhlil etmişəm. Bu təlimat material seçimi, istilik idarəetməsi, spektr dizaynı və yüngül PCBA əkilməsi üçün sübut edilmiş etibarlılıq parametrlərini əhatə edir.
Bir əkin işığı PCBA nə etməlidir
Bir əkin işığı PCBA süni işıq vasitəsilə bitki fotosintezini dəstəkləyir. Standart işıqlandırmadan fərqli olaraq, bağçılıq PCBA davamlı yüksək güc əməliyyatını idarə edərkən xüsusi dalğa uzunluqlarını (çiçəkləmə üçün qırmızı, vegetativ böyümə üçün mavi) çatdırmalıdır.
Əkin işığı PCBA-nın əsas funksiyaları:
- Spektral çıxış nəzarəti:LED çiplərini ≤±5nm sapma ilə dəqiq dalğa uzunluqlarında (660nm qırmızı, 450nm mavi) idarə edir
- İstilik yayılması:Lümenin vaxtından əvvəl köhnəlməsinin qarşısını almaq üçün LED qovşaqlarından istiliyi aradan qaldırır
- Güc tənzimlənməsi:AC girişini (85-265V) və ya DC girişini (12-52V) LED sətirləri üçün sabit sabit cərəyana çevirir
- Ətraf mühitin mühafizəsi:İstixana rütubətinə və temperatur dəyişikliklərinə davamlıdır
Standart LED PCBA-dan əsas fərq:Yüngül PCBA-ların əkilməsi daha yüksək güc sıxlığı (hər lövhə üçün 40W - 200W+) və müxtəlif məhsul növləri üçün xüsusi spektr tənzimlənməsi tələb edir.
Əsas Texniki Spesifikasiyalar
Böyümə mərhələsinə görə spektral tələblər
Böyümə MərhələsiDominant Dalğa UzunluğuTipik Qırmızı:Mavi NisbətTətbiqVegetativ (yarpaqlar/gövdələr)450nm (mavi)3:1 - 4:1 Kahı, göyərti, yarpaqlı göyərtiÇiçəklənmə / Meyvəli660nm (qırmızı)5:1 - 9:1Pomidor, bibər, bibər, Spectrum400-700nm + whiteVariableƏlavə istixana işıqlandırması
Mövcud bağçılıq LED standartlarına və istehsalçının spesifikasiyasına əsaslanır.
Elektrik və Güc Xüsusiyyətləri
ParametrAşağı Güc (Ev/DIY)Orta Güc (Kommersiya)Yüksək Güc (Şaquli Təsərrüfat)Ümumi Güc10W-40W40W-120W120W-300W+Giriş Gərginliyi12V-24V DC45-52V DC48V DC və ya AC 85-265VLED Cərəyan Kanal350mA-700mA700mA-1500mA1500mA-2800mACərəyan sapması±5%±2%±1%Güc Çevrilmə Effektivliyi>85%>90%>93%
Güc diapazonları kommersiya əkilməsi yüngül PCBA spesifikasiyalarından əldə edilir.
Fiziki və Termal Spesifikasiyalar
ParametrFR4 StandartAlüminium MCPCBCMisər MCPCBTİstilik keçiriciliyi0,3-0,5 Vt/m·K1-9 Vt/m·K200-400 Vt/m·KMis Çəkisi1 oz1-2 oz2-3 ozLayer Sayısı2-4 qat1-2 qat1-2 qatMaksimum iş səthi0°C03Tq SəthTipik Tətbiq Aşağı güc (<30W)Ən çox kommersiya işıqlarıHəddindən artıq yüksək güc
Bağçılıq tətbiqləri üçün PCB istehsal standartlarına əsaslanır.
PCB Material Seçimi: Etibarlılıq üçün Kritikdir
PCB materialının seçimi birbaşa əkin işığının ömrünü və performansını müəyyən edir.

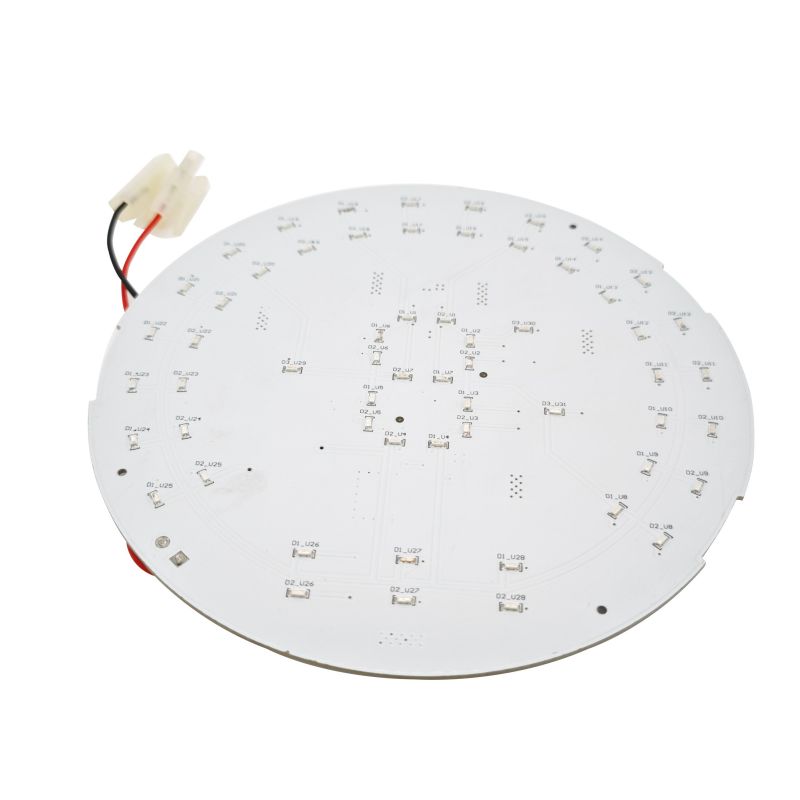

Alüminium MCPCB (Əkin işıqları üçün ən çox yayılmış)
Alüminium MCPCBs kommersiya əkin yüngül PCBA-ların 80% -dən çoxunu təşkil edir. Onlar istilik performansı və dəyərin ən yaxşı balansını təklif edirlər.
ParametrStandart AlüminiumYüksək Performanslı Alüminiumİstilik keçiriciliyi1-3 Vt/m·K5-9 Vt/m·KDielektrik Lay Qalınlığı50-100µm75-150µmSökülmə Gərginliyi2-3 kV3-5 kVM²-ə görə qiymət ~0$5 (toplu)
Alüminium nə vaxt seçilməlidir:40W-dan 200W-a qədər olan əksər kommersiya əkin işıqları. 1-3 W/m·K alüminium PCB standart LED sıxlıqları üçün kifayətdir.
FR4 (Xərclərə Həssas və ya Aşağı Güclü)
FR4 əkin işıqlı PCBA-lar yalnız aşağıdakılar üçün uyğundur:
- 30 Vt-dan aşağı gücə malik qurğular
- Xarici soyuducu ilə dizaynlar
- Qısamüddətli və ya hobbi proqramları
Məhdudiyyət:FR4 istiliyi effektiv şəkildə yaya bilməz. LED qovşağının temperaturu ekvivalent alüminium MCPCB dizaynlarından 15-25°C yüksək qalxır.
Seramik PCBA (Premium / Yüksək Etibarlılıq)
Seramik substratlar (alüminium oksidi və ya alüminium nitrid) 20-200+ Vt/m·K istilik keçiriciliyinə nail olmaqla dielektrik təbəqəni tamamilə aradan qaldırır.
Üçün ən yaxşısı:Həddindən artıq yüksək güc sıxlığı (>3 W/sm²) və ya mütləq etibarlılıq tələb edən tətbiqlər.
Davamlı Əməliyyat üçün Termal İdarəetmə
Əkin işıqları gündə 12-16 saat, ildə 365 gün işləyir. Termal idarəetmə №1 etibarlılıq faktorudur.
Termal yolun optimallaşdırılması
Əsas qayda:LED qovşağının temperaturunda hər 10°C azalma üçün xidmət müddəti iki dəfə artır.
Dizayn Elementi Tələb Yoxlama Metodu LED yastiqciqlar altındakı termal vidalar hər LEDX-ray yoxlaması üçün minimum 9 vida (0,3 mm diametr) Doldurma vasitəsi ilə Mis və ya epoksi ilə doldurulmuş və qapaqlanmışKəsiklik İstilik yayılması üçün mis sahəsi 300-500 mm² hər yüksək güclü LEDPCB örtüyünə baxır (%90) böyük boşluqlar)Rentgen şüası, boşluq <25%Səthin temperaturu (tam yükdə)60°C-dən aşağı (LED pad sahəsi)Termal görüntüləmə
Termal İnterfeys Materialı (TIM)
MCPCB və armatur qızdırıcısı arasında:
- Tələb olunan TIM:Silikon və ya keramika termal yastıq (minimum 3 Vt/m·K)
- Qalınlıq:0,5 mm-dən 1,5 mm-ə qədər
- Sıxılma:Hava boşluqlarını aradan qaldırmaq üçün 20-30%
Cari izlər üçün mis çəkisi
Trace başına cari Minimum Mis Çəki Tövsiyə olunan Mis Çəki<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz lehim açılışı ilə3A+2 oz paralel izlərlə3 oz
IPC-2221 bağçılıq işıqlandırması üçün mövcud tutum standartlarına əsaslanır.
Spektr Dizaynı və Dalğa Uzunluğuna Nəzarət
Bitkilər müxtəlif inkişaf mərhələləri üçün xüsusi işıq spektrlərinə ehtiyac duyurlar. PCBA bu dalğa uzunluqlarını dəqiqliklə çatdırmalıdır.
İşıqların əkilməsi üçün standart dalğa uzunluqları
Dalğa UzunluğuRəngFunksiya LED Çip Tipi450-460nmKral MaviBitki artımı, xlorofilin udulmasıMavi LED660-665nmDərin QırmızıÇiçəklənmə, meyvə verən, fotomorfogenezQırmızı LED730-740nmUzaq QırmızıEmerson effekti, Qırmızı çiçəkləmə başlanğıcı0F0Kar spektr, vizual rahatlıqAğ LED
Qırmızı:Mavi Nisbət Tövsiyələri
Bitki Tipi Tövsiyə olunan Qırmızı:Mavi NisbətQeydlərYarpaqlı göyərti (kahı, ispanaq)3:1 - 4:1Yığcam böyümə üçün daha yüksək mavi Meyvə bitkiləri (pomidor, bibər)5:1 - 9:1Çiçək/meyvə inkişafı üçün daha yüksək qırmızı Otlar (reyhan, cilantro)4:1-dən 4:1-ə qədər. (tərəvəz) 8:1 (çiçək) Tənzimlənən spektrə üstünlük verilir
Sənaye mənbələrindən bağçılıq LED dizayn qaydalarına əsaslanır.
Dalğa uzunluğu sabitliyinə cari nəzarət
LED dalğa uzunluğu cari dəyişikliklə dəyişir. Spektral dəqiqliyi qorumaq üçün:
- Maksimum cərəyan sapması:Bütün LED sətirləri üzrə ±2%
- Tövsiyə olunan sapma:Premium dizaynlar üçün ±1%
- Ölçmə üsulu:Series rezistor gərginlik düşməsi və ya daxili cərəyan sayğacı

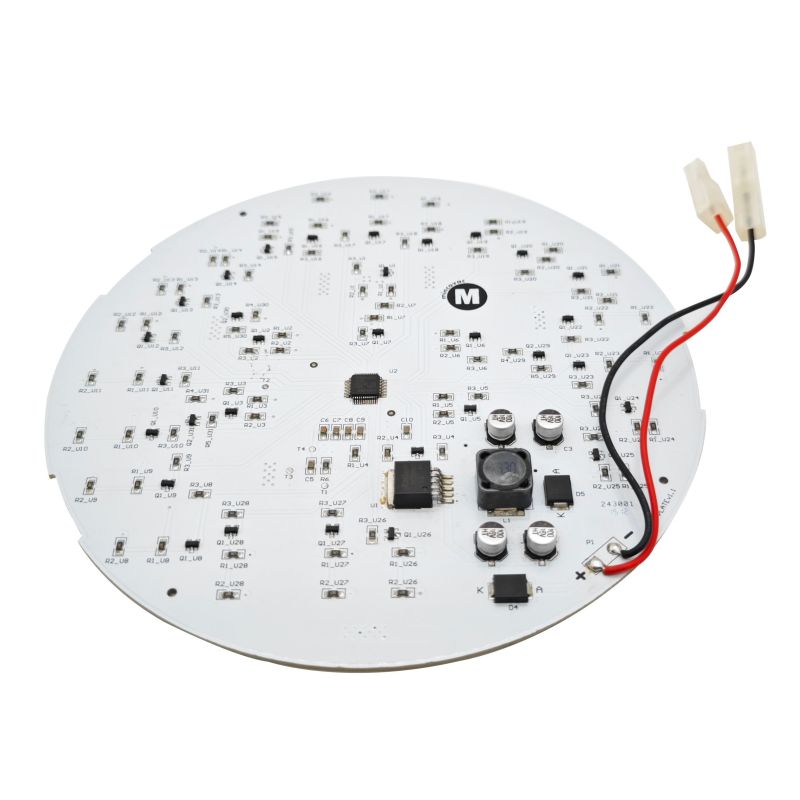

Sürücü topologiyası və dövrə dizaynı
Sabit cərəyan və sabit gərginlik
Əkin yüngül PCBA tələb edirsabit cərəyan sürücüsüsabit dalğa uzunluğunu saxlamaq və termal qaçaqlığın qarşısını almaq üçün hər bir LED simli üçün.
TopologiyaÜstünlükləri Üçün Ən Yaxşısı DezavantajlarXətti sabit cərəyanAşağı güc (<30W)Sadə, aşağı EMİYüksək gərginlik düşməsində səmərəsizBuck çeviricisiOrta güc (30-100W), Vin > VfEffektiv (90-95%) İndüktör tələb edir, səs-küyün dəyişdirilməsiGücləndirici çeviriciLED-sətirləri yüksək tutumlu yüksək qabiliyyəti ilə countÇox kanallı sabit cərəyanYüksək güc (>100W), tənzimlənə bilən spektrFərdi kanal nəzarəti, yüksək effektivlikKompleks, daha yüksək qiymət
Mühafizə sxemləri Tələb olunur
Mühafizə növü Komponent SpesifikasiyaTərs polariteSchottky diodu və ya P-FETBgirişdə mənfi gərginliyi bloklayırHəddindən artıq gərginlikTVS diodunu 1,2x maksimum girişdə sıxışdırınHəddindən artıq cərəyan (kanal başına)PTC qoruyucusu və ya hiss rezistoru + kəsmə Nominal cərəyanda 1,3x enmə ESD qoruma ±8V girişində sıxma
Yetişdirmə otaqları üçün Ətraf Mühitin Mühafizəsi
Əkin işıqları yüksək rütubətli mühitlərdə (60-90% RH) işləyir. Etibarlı işləmə üçün nəm qorunması məcburidir.
Uyğun örtük tələbləri
Örtük növüTətbiq üçün ən yaxşı üsulYenidən işləmə qabiliyyətiAkril (AR)Ümumi bağçılıq Sprey və ya dipEasySilikon (SR)Hədsiz rütubət, çevik PCBSeçmə spreyÇətin Uretan (UR)Duzlu su və ya kimyəvi təsirSpreyÇox çətin
Minimum örtük qalınlığı:0,03 mm (1,2 mil)
Nəm Qoruma Yoxlama Siyahısı
- Konformal örtükbütün lehim birləşmələri və açıq mis üzərində
- Pottingbirləşdiricilər və yüksək gərginlikli sahələr üçün (ekstremal mühitlər üçün isteğe bağlıdır)
- Möhürlənmiş bağlayıcılar(Açıq və ya yüksək rütubətli istixanalar üçün minimum IP65)
- ENIG səthi bitirmə(mis korroziyasının qarşısını alır; HASL tövsiyə edilmir)
Əməliyyat Mühitinin Limitləri
ParametrIndoor GrowGreenhouse OutdoorRütubət diapazonu40-70% RH60-90% RH10-100% RHtemperatur diapazonu15-30°C-5 ilə 40°C-20 ilə 50°CMMinimum IP reytinqiIP20 (qapalı quru)IP44 (sıçramaya)IP5
Əkin Yüngül PCBA Layout Qaydaları
Qayda 1: Güc və Siqnal Ayrı
- AC/DC giriş hissəsini LED sürücü izlərindən təcrid edin
- Minimum sürüşmə məsafəsi: yüksək gərginlikli və aşağı gərginlikli sahələr arasında 3 mm
Qayda 2: Yüksək Cərəyan Döngələrini Qısaldın
- LED sürücülərini LED konnektorlarına mümkün qədər yaxın qoyun
- EMI azaltmaq üçün loop sahəsini minimuma endirin
Qayda 3: LED-lər üçün istilik yastığı dizaynı
- Hər bir LED termal yastiqciq üçün minimum 9 termal vida (0,3 mm) tələb olunur.
- Vialar lehimləmə qabiliyyəti üçün doldurulmalı və qapaqları bağlanmalıdır
Qayda 4: Yer üçün mis tökün
- 2-ci qatda bərk torpaq müstəvisindən istifadə edin (2 qatlı MCPCB üçün torpaq metal nüvədir)
- FR4 dizaynları üçün: minimum parçalanma ilə xüsusi yer təbəqəsi
Qayda 5: Daisy-Zəncirvari Enerji Paylanması
- Uzun xətti əkin işıqlı PCBA-lar üçün (1500 mm-ə qədər), mərkəzi avtobus kimi güc izlərini marşrutlaşdırın
- Hər bir LED seqmentini əvvəlki seqmentin sonundan deyil, avtobusdan qidalandırın
İstehsal və montaj tələbləri
Light PCBA əkilməsi üçün SMT Assambleyasının Xüsusiyyətləri
ParametrTələbDoğrulamaLehim pastasıQurşunsuz (SAC305 və ya oxşar)RoHS uyğunluğu
Light PCBA əkin üçün keyfiyyət testi
TestMetoduKeçid/Uğursuzluq MeyarlarıDövrədaxili sınaq (İKT)Avtomatlaşdırılmış zond qurğusuBütün komponentlər mövcuddur, düzgün dəyərlərLED polaritesinin yoxlanılmasıDiod rejimi və ya vizual təftiş100% düzgün oriyentasiyaTam yükdə IR kamerası 1 saatlıq əməliyyatdan sonra qaynar nöqtə yoxdur >70°C (LED ölçmə lövhələri birbaşa hədəf) <60°Sp. (0,1 nm ayırdetmə) Dalğa uzunluğu sapması ≤±5nm spesifikasiyadan yanma testi 24-48 saat tam gücdə, otaq mühitində LED nasazlığı, titrəmə yoxdur
Kommersiya əkilməsi üçün yüngül PCBA istehsalı üçün bu parametrlərin 100% sınaqdan keçirilməsi tövsiyə olunur:
- LED polaritesinin yoxlanılması(avtomatlaşdırılmış optik yoxlama)
- Lehim birləşməsinin keyfiyyəti(Bütün güc komponentlərində AOI)
- Açıq/qısa sınaq(uçan zond və ya dırnaq yatağı)
- Termal yoxlama(nümunə əsasında, istehsalın 10%-i)
Əkin Yüngül PCBA Tez-tez verilən suallar
S1: Gündəlik 18 saat işləyən yüksək güclü (200W+) əkin işığı üçün ən yaxşı PCB materialı hansıdır?
A:Yüksək güclü davamlı əməliyyat üçün,minimum 3 W/m·K istilik keçiriciliyi olan alüminium MCPCBstandart seçimdir. Real sahə məlumatlarına əsaslanan qərar matrisi budur:
Güc SəviyyəsiTövsiyə olunan Materialİstilik keçiriciliyiGözlənilən İstifadə müddəti40W-100WStandart alüminium MCPCB (1-2 Vt/m·K)1-2 Vt/m·K30,000-50,000 saat100W-200WYüksək performanslı alüminium (3-5 Vt/m·5 W/0,000K) saat200W-300W+Premium alüminium (5-9 Vt/m·K) və ya mis nüvə5-9+ Vt/m·K70,000-100,000 saat
Niyə yüksək güc üçün FR4 üzərində alüminium:200W əkin işığı əhəmiyyətli istilik yaradır. FR4 yalnız 0,3-0,5 W/m·K istilik keçiriciliyinə malikdir, izolyator kimi çıxış edir. LED qovşağının temperaturu dəqiqələr ərzində 100°C-ni keçəcək və bu, lümenin sürətlə köhnəlməsinə səbəb olacaq (6 ay ərzində 30-50% itki).
Seramik PCBA alternativi:Həddindən artıq etibarlılıq üçün və ya PCB ölçüsü ciddi şəkildə məhdudlaşdıqda (yüksək güc sıxlığı >3 Vt/sm²), keramika substratları (alüminium oksidi və ya alüminium nitrid) 20-200+ Vt/m·K əldə edərək dielektrik təbəqəni tamamilə aradan qaldırır. Bununla belə, dəyəri alüminium MCPCB-dən 3-5 dəfə yüksəkdir.
Əksər kommersiya yetişdiriciləri üçün aşağı xətt:Yüksək performanslı alüminium MCPCB (5 W/m·K) 200W+ qurğular üçün ən yaxşı qiymət və etibarlılıq balansını təmin edir.
S2: İzin həddindən artıq istiləşməsinin qarşısını almaq üçün əkin yüngül PCBA üçün tələb olunan mis çəkisini necə hesablaya bilərəm?
A:Bu bağçılıq üçün xüsusi təlimatlarla IPC-2221 düsturundan istifadə edin. İzin həddindən artıq istiləşməsi yüksək güclü əkin işıqlarında ümumi uğursuzluq rejimidir.
Addım 1 - İz başına maksimum cərəyanınızı təyin edin:
48V-də tipik 100W əkin işığı üçün: Cari = 100W / 48V = string başına 2.08A
Addım 2 - İcazə verilən temperatur artımınızı (ΔT) seçin:
- 10 ° C yüksəlir:50,000+ saatlıq həyat üçün mühafizəkar (kommersiya üçün tövsiyə olunur)
- 20 ° C yüksəlir:İstehlakçı dərəcəli üçün məqbuldur
- 30 ° C yüksəlir:Yüksək risk --- iz zamanla lehim birləşmələrini zəiflədəcək
Addım 3 - Cərəyana əsasən mis çəkisini seçin:
Cari 1 oz Mis Tələb Eni (ΔT=20°C)2 oz Mis Tələb Eni (ΔT=20°C) Tövsiyə1A30 mils (0.76mm)15 mils (0.38mm)1 unsiya məqbul 2A70 mils (1.78mm)35 mils (0.8 mils) üstünlük 039mm (3,05 mm)60 mil (1,52 mm)2 unsiya minimum5A220 mil (5,59 mm)110 mil (2,79 mm)3 unsiya tövsiyə olunur
Addım 4 - Sadələşdirilmiş düsturdan istifadə edərək hesablayın (xarici izlər üçün, 2 unsiya mis):
Eni (mils) = Cari (Amper) × 35 (ΔT=20°C üçün)
2.08A üçün nümunə: 2.08 × 35 = 73 mil (1.85 mm) minimum eni
20% təhlükəsizlik marjasının əlavə edilməsi:73 × 1,2 = 88 mil (2,23 mm)
Yüngül PCBA əkmək üçün peşəkar tövsiyə:
- Minimum 2 oz mis istifadə edin>1A daşıyan bütün izlər üçün
- 3 unsiya mis istifadə edin>3A daşıyan izlər üçün və ya lövhədə yer məhdud olduqda
- Lehim maskasının açılışını əlavə edinyüksək cərəyan izlərində --- əlavə lehim cərəyan gücünü 20-40% artırır
Doğrulama üsulu:Prototip yığıldıqdan sonra tam yükdə infraqırmızı kamera ilə iz temperaturunu ölçün. Hər hansı bir iz 70°C-dən çox olarsa, misin çəkisini artırın və ya izi genişləndirin.
3-cü sual: Qeyri-bərabər işıq çıxışı və ya işıq PCBA əkilməsi zamanı titrəməyə nə səbəb olur və mən bunu necə düzəldə bilərəm?
A:Qeyri-bərabər işıq çıxışı və titrəmə adətən səbəb olurparalel LED sətirləri arasında cari uyğunsuzluqvə yaqeyri-kafi həcmli tutum. Budur diaqnostik ardıcıllıq:
Kök səbəb 1 - Paralel sətirlərdə cari uyğunsuzluq (ən çox yayılmış):
Birdən çox LED sətirləri bir sabit cərəyan sürücüsünə paralel olaraq birləşdirildikdə, irəli gərginlikdəki kiçik fərqlər (Vf) bir simin digərlərindən daha çox cərəyan çəkməsinə səbəb olur. Ən isti sim ən çox cərəyanı çəkir, daha da qızdırır (temperatur ilə Vf azalır) və daha çox cərəyan çəkir ---termal qaçaq.
Həlli:
- istifadə edinhər sətir üçün ayrıca sabit cərəyan sürücüsü(yüksək gücə üstünlük verilir)
- Və ya əlavə edinbalanslaşdırıcı rezistorlar(0,5-2Ω) cərəyanı bərabərləşdirmək üçün hər bir simlə ardıcıl olaraq
- Rezistorun gücü: P = I² × R (məsələn, 1A² × 1Ω = 1W rezistor)
Kök səbəb 2 - Sürücü çıxışında qeyri-kafi toplu tutum:
Nəbz eni modulyasiya edilmiş (PWM) qaralma, çıxış tutumu çox kiçik olduqda görünən titrəmə yaradır. LED cərəyanı hər PWM dövrü ilə yüksəlir və düşür.
PWM Tezliyi Minimum Kütləvi TutumFlicker Görünüşü100-200 Hz1000µF+Əksər insanlar üçün görünür500-1000 Hz470µFFFlicker təqribən 1000-4000 Hz100µF tərəfindən aşkar edilə bilərÜmumiyyətlə titrəməsiz>4000 Hz tələb olunmur
Düzəlt:LED çıxışı boyunca 100-470µF elektrolitik kondansatör və yüksək tezlikli filtrləmə üçün 10µF keramika kondansatör əlavə edin.
Kök səbəb 3 - LED birləşmələrində zəif lehim birləşmələri:
LED yastığındakı çatlamış və ya soyuq lehim birləşməsi aralıq əlaqə yaradır. Lövhə qızdırılanda və soyuduqca LED yanıb-sönə, sönə və ya tamamilə sıradan çıxa bilər.
Aşkarlama üsulu:
- İşıq yanarkən hər bir LED-ə plastik alətlə yumşaq bir şəkildə vurun
- Əgər titrəmə baş verərsə, lehim birləşməsini yenidən axıdın
- SMT LED-ləri üçün böyüdücü altında pad ətrafında çatların olub olmadığını yoxlayın
Kök səbəb 4 - Gərginliyin azalmasına səbəb olan qeyri-adekvat iz eni:
Yüksək güclü tellərdə uzun, dar izlər gərginliyin azalmasına səbəb olur. İzin ən sonundakı LED-lər sürücünün yaxınlığında olanlardan daha az cərəyan alır.
Düzəlt:
- Gərginlik düşməsini hesablayın: V_drop = I × R_trace
- 24 düymdən çox olan 100mil (2,54 mm) 1 oz izdə 2A sim üçün: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Bu məqbul ola bilər. V_drop >0.5V üçün iz enini artırın və ya 2 oz mis istifadə edin
Tez doğrulama:Hər sətirdə ilk LED və son LED-də gərginliyi ölçün. Fərq 0,3V-dən çox olarsa, iz dizaynını təkmilləşdirin.
Əkin Light PCBA üçün İstehsal Test Yoxlama siyahısı
Kütləvi istehsal üçün əkin işığı PCBA-nı təsdiq etməzdən əvvəl bu beş testi yoxlayın:
| Test | Metod | Keçmə/Uğursuzluq meyarları |
|---|---|---|
| Spektral çıxış | İnteqrasiya edən sfera və ya spektrometr | Dalğa uzunluğunun hədəfdən sapması ≤±5nm |
| Termal performans | Tam yükdə 1 saat sonra IR kamera | 70 ° C-dən çox olmayan nöqtə; LED yastıqları <60°C |
| Cari balans | Hər bir paralel simdə cərəyanı ölçün | Sətirlər arasında sapma <5% |
| Rütubət müqaviməti | 48 saat ərzində 40°C-də 85% RH, güclə işləyir | Korroziya, titrəmə, nasazlıq yoxdur |
| Ömrü yoxlanışı (sürətləndirilmiş) | 85°C/85% RH, 1000 saat (THB testi) | Lümen amortizasiyası <10% |
Kommersiya sifarişləri üçün:Termal görüntüləmə hesabatları və spektral yoxlama məlumatları daxil olmaqla PPAP (İstehsal Hissəsinin Təsdiq Prosesi) sənədlərini tələb edin.
Xülasə: Etibarlı Əkin İşığı PCBA Yoxlama Siyahısı
Dizayn Elementi Tələb PCB materialı Çoxları üçün alüminium MCPCB (1-9 Vt/m·K); FR4 yalnız aşağı güc üçün (<30W)Mis çəkisi güc izləri üçün minimum 2 oz; Siqnal üçün 1 unsTermal idarəetmə9+ hər LED üçün termal vida; PCBA və soyuducu arasında TIM; səth temperaturu <60°CSspektr nəzarətiQırmızı (660nm), Mavi (450nm); məhsula əsaslanan nisbət; cari sapma <±2%Sürücü topologiyası sətir başına sabit cərəyan; spektrin tənzimlənməsi üçün ayrıca sürücü kanalları Nəmdən qorunma Konformal örtük (akril və ya silikon); ENIG səthi bitirmə; möhürlənmiş birləşdiricilərCərəyan balansı Paralel simlər üçün ayrı sürücülər və ya balanslaşdırıcı rezistorlarSertifikatlarRoHS, UL (kommersiya qurğuları üçün)SınaqSpektral, istilik, cərəyan balansı, rütubət müqaviməti, THB sürətləndirilmiş yaşlanma
Etibarlı əkin işığı PCBA düzgün istilik idarəetməsini (alüminium MCPCB, 2+ oz mis, termal vidalar), dəqiq spektrə nəzarəti (sabit cərəyan sürücüsü, dalğa uzunluğunun ≤±5nm sapması) və ətraf mühitin mühafizəsini (konformal örtük, möhürlənmiş bağlayıcılar) birləşdirir. Ən çox rast gəlinən sahədə nasazlıqları --- qeyri-bərabər işıq çıxışı, titrəmə və vaxtından əvvəl LED çatışmazlığı --- qeyri-adekvat istilik dizaynına və ya paralel simlər arasında cərəyan uyğunsuzluğuna səbəb olur. Ticarət yetişdirmə mühitlərində 50,000+ saat işləməyə nail olmaq üçün 2 unsiya misə, hər kanal üçün ayrı sabit cərəyan sürücülərinə və istilik yoxlama testinə üstünlük verin.
