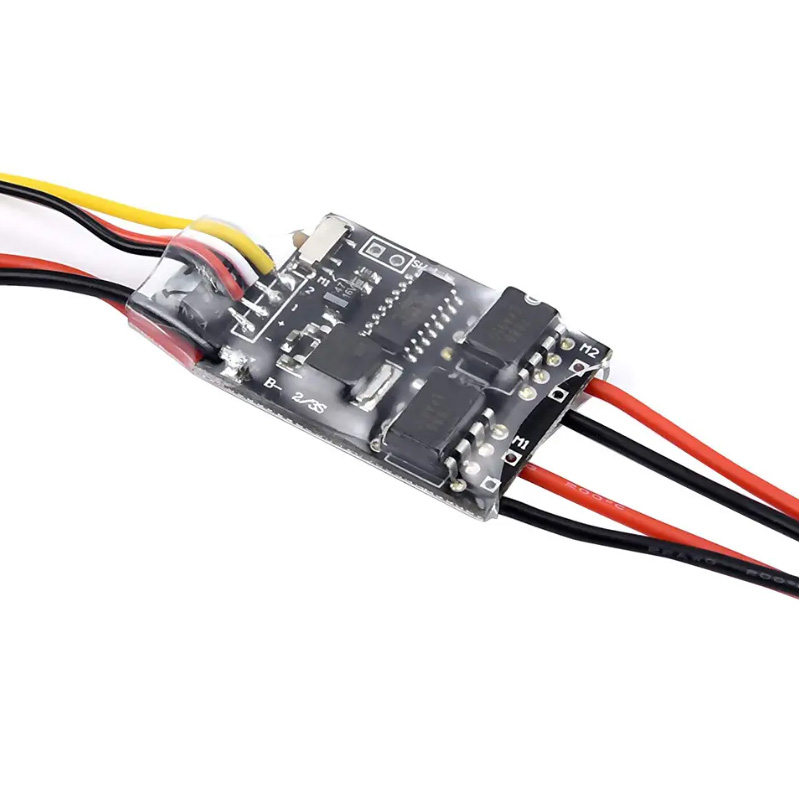

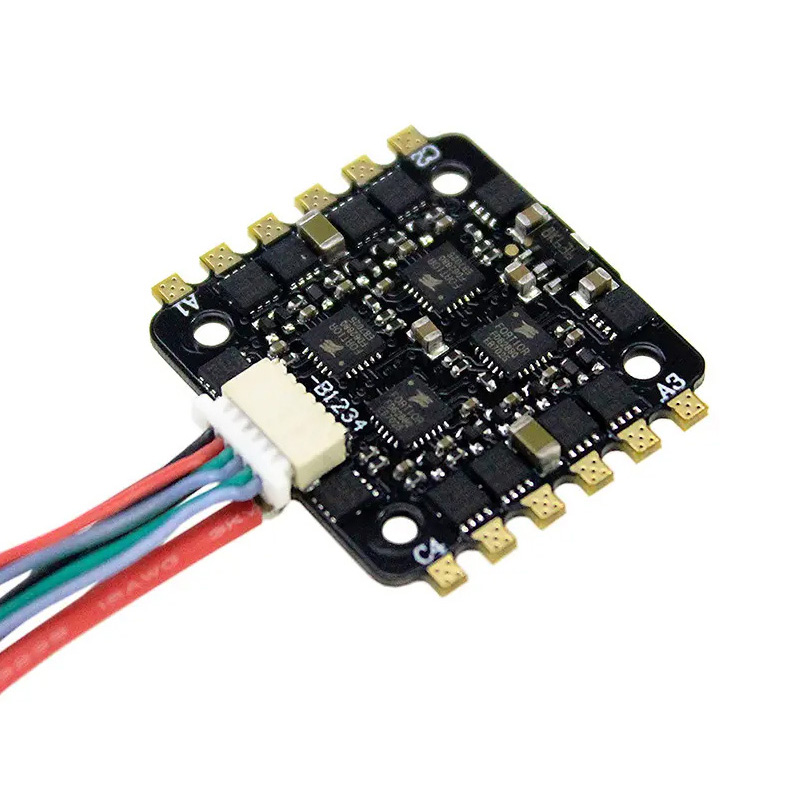

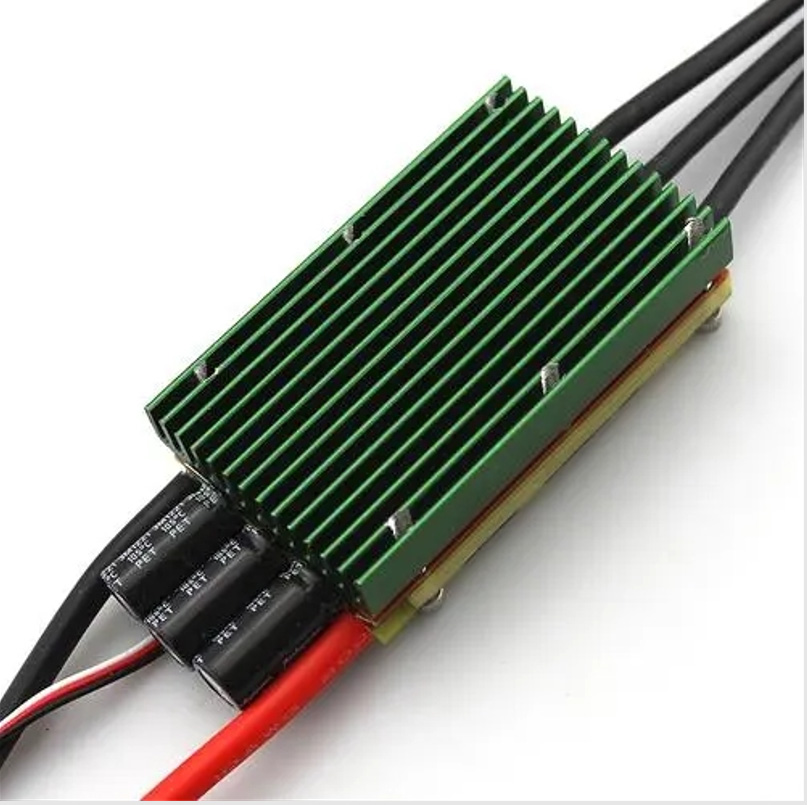

Təyyarə İşıqlandırma PCBA

Naviqasiya işıqlarından tutmuş enmə işıqlarına qədər, hər bir havadan gələn PCBA həddindən artıq istilik qradiyenti, intensiv vibrasiya və sərt EMI məhdudiyyətləri altında qüsursuz işləməlidir. Aerokosmik elektronika və nasazlıqların təhlili sahəsində 20 illik praktiki təcrübə ilə Unixplore Electronics, təqdim etdiyimiz hər bir layihədə uçuşa yararlı birləşmələri əsaslı avadanlıqdan ayıran xüsusi dizayn təcrübələrini kodlaşdırmışdır.

Bu səhifə material seçimi, istilik idarəetməsi, dövrə topologiyası, sertifikatlaşdırma tələbləri və təyyarə işıqlandırması PCBA üçün sahədə təsdiqlənmiş parametrləri əhatə edir.

Təyyarə İşıqlandırma PCBA nədir?

Təyyarə İşıqlandırma PCBA (Printed Circuit Board Assembly) həm daxili, həm də xarici təyyarənin işıqlandırma sistemləri üçün əsas idarəetmə və güc idarəetmə vahididir. O, 55.000 fut hündürlükdə, -55°C ilə +85°C arasında dəyişən temperaturlarda və yüksək intensivlikli vibrasiya profilləri altında naviqasiya işıqları, toqquşmaya qarşı stroblar, eniş işıqları və kabin havası işıqlandırması üçün sabit enerji tənzimlənməsi və idarəetmə məntiqini təmin etməlidir.

Ticarət dərəcəli işıqlandırma PCB-lərindən fərqli olaraq, aviasiya səviyyəli işıqlandırma PCBA üstün istilik idarəetməsi, dəqiq CTE uyğunluğu və DO-160 ətraf mühit və EMI testinə tam uyğunluq tələb edir.

Niyə Unixplore Electronics?

• 20 İllik Uğursuzluq Təhlili İrsi – Dizayn qaydalarımız Airbus və Boeing işıqlandırma qurğularının ölümdən sonrakı təhlilindən əldə edilmişdir. Biz sistematik olaraq lehim birləşməsinin yorğunluğu, MOSFET-in sıradan çıxması və mikrokontrolörün kilidlənməsi daxil olmaqla, ilk beş uğursuzluq rejimindən qaçırıq.

• Başdan-başa Açar Təslim İstehsal – Unixplore Electronics tam şaquli həll təqdim edir: PCB düzümü, komponentlərin alınması, SMT/DIP montajı, funksional sınaq və uyğun örtük. 3.000+ m² obyektimiz aylıq 150.000 hazır montaj gücü təqdim edir.

• Aerokosmik Dərəcəli Sertifikat – Fabrikimiz ISO9001:2015 sertifikatlıdır. Bütün istehsal IPC-6012 Class 3 / Aerokosmik və IPC-610E standartlarına ciddi şəkildə əməl edir və hər bir PCBA-nın quraşdırmaya hazır keyfiyyətə cavab verməsini təmin edir.

• Aparat-Proqram Təminatının Birgə Dizayn İmkanı – İnteqrasiya edilmiş EDA alətlərindən istifadə edərək, biz “İlk Dəfə Doğru” çatdırılma üçün PCBA və struktur korpuslar arasında müdaxiləni minimuma endirərək, qüsursuz mexaniki-elektrik inteqrasiyasını təmin edirik.

Təyyarə İşıqlandırma Sistemlərinin Növləri

Təyyarə işıqlandırması, hər biri unikal PCBA tələblərinə malik olan fərqli kateqoriyalara bölünür:

Əsas Texniki Spesifikasiyalar

Ekoloji Tələblər

Güc Girişi Spesifikasiyaları (MIL-STD-704 üzrə)

Təyyarə İşıqlandırması üçün Material Seçimi PCBA

Əsas material: FR4, MCPCB və ya Karbon Kompozit?

Standart FR4, zəif istilik keçiriciliyi və LED komponentləri ilə CTE uyğunsuzluğu səbəbindən təyyarənin işıqlandırılması üçün nadir hallarda məqbuldur.

Xarici İşıqlandırma üçün Unixplore Tövsiyyəsi: Mis MCPCB və ya karbon parça nüvəsindən istifadə edin. CTE keramika LED paketlərinə uyğundur (6-7 ppm/°C) -55°C-dən +85°C-ə qədər istilik dövrəsi zamanı lehim birləşməsinin kəsilmə gərginliyini əhəmiyyətli dərəcədə azaldır.

Mis Çəki Seçimi

Yüksək Güclü Təyyarə üçün Termal İdarəetmə LED PCBA

MCPCB-lər standart FR-4-dən təxminən 10 dəfə daha yüksək istilik keçiriciliyi təklif edir, bu da daha yaxşı istilik yayılmasına, daha yüksək lümen çıxışına və daha uzun LED ömrünə səbəb olur.

Əsas qayda: LED qovşağının temperaturunda hər 10°C azalma üçün komponentin istifadə müddəti ikiqat artır.

Dielektrik təbəqənin texniki xüsusiyyətləri

LED Yastıqları üçün Termal Via Strategiyası

PCBA-dakı hər bir yüksək güclü LED üçün:

• Hər LED yastığı üçün minimum 9 termal vida (0,3 mm diametr).

• Lehimləmə qabiliyyəti üçün doldurulmuş və qapaqlı kanallar tələb olunur

• Ara məsafəsi ilə: 1,0 mm-dən 1,2 mm-ə qədər şəbəkə nümunəsi

• Boşluğa dözümlülük: Rentgen müayinəsi zamanı görünən 25%-dən aşağı yastiqciq sahəsi

Dövrə topologiyası və idarəetmə arxitekturası

Xarici İşıqlandırmaya Nəzarət

Müasir təyyarənin xarici işıqlandırması müstəqil kanal idarəetməsi ilə proqramlaşdırıla bilən LED sürücülərindən istifadə edir.

Tövsiyə olunan memarlıq:

1. Proqramlaşdırıla bilən ardıcıl yaddaşa malik I²C LED sürücü IC

2. Yüksək cərəyanlı LED simləri üçün xarici MOSFET mərhələsi

3. Ayrı-ayrı I²C avtobusları vasitəsilə FMU ehtiyat dəstəyi

Proqramlaşdırıla bilən sürücülərin üstünlükləri:

• Proqramlaşdırmadan sonra işıqlandırma ardıcıllığı avtonom şəkildə işləyir

• Normal yanıb-sönmə nümunələri üçün FMU müdaxiləsi tələb olunmur

• Bir FMU uğursuz olarsa, zərif deqradasiya

Kabin daxili işıqlandırma

Təyyarə kabinəsinin LED işıqlandırma sistemləri adətən fərdi ünvanlanan LED-mikrokontroller cütlərindən istifadə edir.

Flexible PCBA tez-tez kabin işıqlandırması üçün əyri gövdə səthlərinə uyğunlaşmaq üçün istifadə olunur.

Quraşdırılmış Test Avadanlığı (BITE)

Təyyarə işıqlandırma PCBA-ları öz-özünə diaqnostika imkanlarını ehtiva etməlidir.

Nəzarət olunan parametrlər:

• Giriş gərginliyi və tezliyi

• Temperatur

• Lampa/LED statusu

• Çıxış gərginliyi və cərəyan

BITE cavabı:

• Qeyri-uçucu yaddaşa xətanı qeyd edin

• İsteğe bağlı: diskret çıxış vasitəsilə siqnal çatışmazlığı

• Təhlükəsiz olduqda əməliyyata davam edin (zərif deqradasiya)

EMI və İldırımdan Mühafizə

İldırımdan Mühafizə (Xarici Qanad/Arxaya quraşdırılmış İşıqlar)

EMI Azaltma Texnikaları

Sertifikatlaşdırma və Uyğunluq

Təyyarə İşıqlandırması üçün Əsas Standartlar PCBA

Kvalifikasiya Testi Tələbləri

Təyyarə İşıqlandırma PCBA Tez-tez verilən suallar

S1: Təyyarənin xarici işıqlandırması üçün alüminium nüvəli və mis nüvəli PCBA arasındakı fərq nədir?

Alüminium nüvəli və mis nüvəli PCBA arasında seçim birbaşa təyyarənin xarici işıqlandırmasında istilik performansına, çəkisinə və etibarlılığına təsir göstərir.

Alüminium MCPCB:

• İstilik keçiriciliyi: 138-238 W/m·K

• Sıxlıq: 2,70 g/sm³ (yüngül)

• CTE: 23-25 ​​ppm/°C

• Qiyməti: misdən 30-50% aşağıdır

Mis MCPCB:

• İstilik keçiriciliyi: 390-401 W/m·K (təxminən ikiqat alüminium)

• Sıxlıq: 8,96 g/sm³ (3,3x daha ağır)

• CTE: 16-17 ppm/°C (6-7 ppm/°C-də LED komponentləri ilə daha yaxşı uyğunluq)

• Həddindən artıq güc sıxlığı üçün üstündür (>2 Vt/sm²)

Təyyarə tətbiqləri üçün qərar matrisi:

Ekstremal mühitlər üçün: Karbon parça nüvəli PCB-lər 175-300 Vt/m·K XY istilik keçiriciliyi təklif edir və yalnız 4-6,5 ppm/°C CTE ilə keramika LED paketlərinə uyğun gəlir. Bu, -55°C-dən +85°C-ə qədər sürətli temperatur dövrləri zamanı termal gərginliyi minimuma endirir.

2-ci sual: Təyyarənin kabin işıqlandırma sistemlərində olan 400Hz AC gücü üçün necə dizayn edə bilərəm?

Təyyarə kabin işıqlandırması binalarda tapılan 50/60Hz deyil, 400Hz tezliyində 115V AC istifadə edir. Bu unikal dizayn tələbləri yaradır.

400Hz dizayn problemi: 50/60Hz üçün nəzərdə tutulmuş standart enerji təchizatı transformatorlardakı və maqnit komponentlərindəki nüvə itkiləri səbəbindən 400Hz-də həddindən artıq istiləşəcək və ya sıradan çıxacaq.

Tələb olunan PCBA dizayn uyğunlaşmaları:

400Hz PCBA üçün dizayn yoxlama siyahısı:

1. Komponentlərin tezliyi reytinqlərini yoxlayın - Transformatorlar və induktorlar 400Hz əməliyyatını təyin etməlidir

2. Başlanğıc cərəyanını ölçün - 400Hz sistemləri tez-tez 50/60Hz dizaynlardan daha yüksək hücuma malikdir

3. Təyyarə səviyyəli güclə sınaqdan keçirin – Dəzgah təchizatı deyil, 400Hz mənbədən istifadə edin

4. Sinxronizasiyanı yoxlayın - Bir çox sistemlər tezlik kilidli qaralma tələb edir

S3: Təyyarə işıqlandırması PCBA-da ən çox rast gəlinən nasazlıq rejimləri hansılardır və mən onların qarşısını necə ala bilərəm?

Airbus və Boeing işıqlandırma qurğularının sahədə nasazlıq təhlilinə əsasən, bu beş uğursuzluq rejimi üstünlük təşkil edir.

Arızalar Rejimi 1: Transformator nasazlığı (alovlanma/başlama dövrəsi)

Qarşısının alınması:

• Adekvat istilik marjası olan transformatorları təyin edin

• Qazan materialının -55°C-dən +125°C-yə qədər davam edə biləcəyinə əmin olun

• Yük altında düzgün ikincil gərginliyi yoxlayın

Uğursuzluq rejimi 2: keçid dövrələrində MOSFET-in pozulması

Qarşısının alınması:

• Ən azı 2x işləmə gərginliyi üçün qiymətləndirilmiş MOSFET-lərdən istifadə edin

• Cərəyanı məhdudlaşdırmaq üçün qapı rezistorlarını (10Ω - 100Ω) əlavə edin

• Kommutasiya qovşaqları arasında snubber sxemləri daxil edin

• Temperatur üçün azaldın (150°C keçid nominal hissələrini istifadə edin)

Arızalar Rejimi 3: Rezonans dövrələrində induktorun nasazlığı

Qarşısının alınması:

• UL sinifli izolyasiyaya malik induktorları təyin edin

• Cari reytinqin pik əməliyyat cərəyanını keçdiyinə əmin olun

• Kritik dövrələr üçün ardıcıl olaraq termal qoruyucu əlavə edin

Uğursuzluq Rejimi 4: Mikrokontrolörün sıfırlanması və ya kilidlənməsi

Qarşısının alınması:

• Xüsusi gərginlik nəzarətçisi IC istifadə edin (RC sıfırlama deyil)

• Sıfırlama vaxtının verilənlər cədvəli tələblərinə cavab verdiyini yoxlayın

• Qəhvəyi bərpa etmək üçün gözətçi taymerini əlavə edin

Uğursuzluq rejimi 5: Termal velosipeddən lehim birləşməsinin yorğunluğu

PCBA dizaynı ilə qarşısının alınması:

• CTE uyğun materiallardan istifadə edin – Mis nüvəsi (16-17 ppm/°C) keramika LED-ləri (6-7 ppm/°C) ilə birləşdirildikdə alüminiumdan (23-25 ​​ppm/°C) daha yaxşıdır.

• Yapışqan əlavə edin – Böyük komponentlərin altına epoksi və ya silikon yapışqan tətbiq edin

• Yastıq həndəsəsini optimallaşdırın – Delikli komponentlərdə gözyaşardıcı yastıqlar və daha böyük həlqəvi halqalardan istifadə edin

• Consider potting – For exterior assemblies, potting compound dampens thermal-mechanical stress

Hərtərəfli sınaq: Uçuşun təsdiqindən əvvəl PCBA DO-160 istilik velosipedindən keçməlidir:

• Daxili üçün minimum 500 dövrə

• Eksteryer üçün 1000-dən çox dövr

• Faktiki quraşdırma yerinə uyğun gələn temperatur diapazonu

Xülasə: Təyyarə İşıqlandırma PCBA Dizayn Yoxlama Siyahısı

Düzgün dizayn edilmiş təyyarə işıqlandırması PCBA sıfır texniki xidmət girişi ilə 50.000+ uçuş saatı davamlı olaraq işləyir. MCPCB istilik idarəetməsi, proqramlaşdırıla bilən LED sürücüləri və DO-160 ixtisas testinin birləşməsi aviasiyanın tələb etdiyi etibarlılığı təmin edir.

Bu gün Təyyarə İşıqlandırma Layihənizə başlayın

Unixplore Electronics bütün dünyada aerokosmik OEM-lərə və sistem inteqratorlarına DO-160 tərəfindən təsdiq edilmiş, uçuşa hazır Təyyarə İşıqlandırma PCBA həllərini təqdim etməyə sadiqdir. Dizayn girişindən hazır montaja qədər biz hər bir lövhənin 50.000+ uçuş saatı davamlı texniki qulluq tələb etmədən işləməsini təmin edirik.

Texniki məlumat cədvəli və ya fərdiləşdirilmiş qiymət üçün bizimlə əlaqə saxlayın. Mühəndislik dəstəyi komandamız sizin xüsusi tətbiqiniz üçün material seçimi məsləhəti və istilik simulyasiyası hesabatları təqdim etmək üçün hazırdır.
