Elektronika istehsalı və SEO sahəsində 20 il ərzində mən yüzlərlə çıxış işarəsi yığıncağını yoxlamışam. Bu bələdçi obyekt menecerləri və spesifikatorların həqiqətən axtardıqları texniki spesifikasiyaları, uyğunluq standartlarını və real dünya performans göstəricilərini əhatə edir.

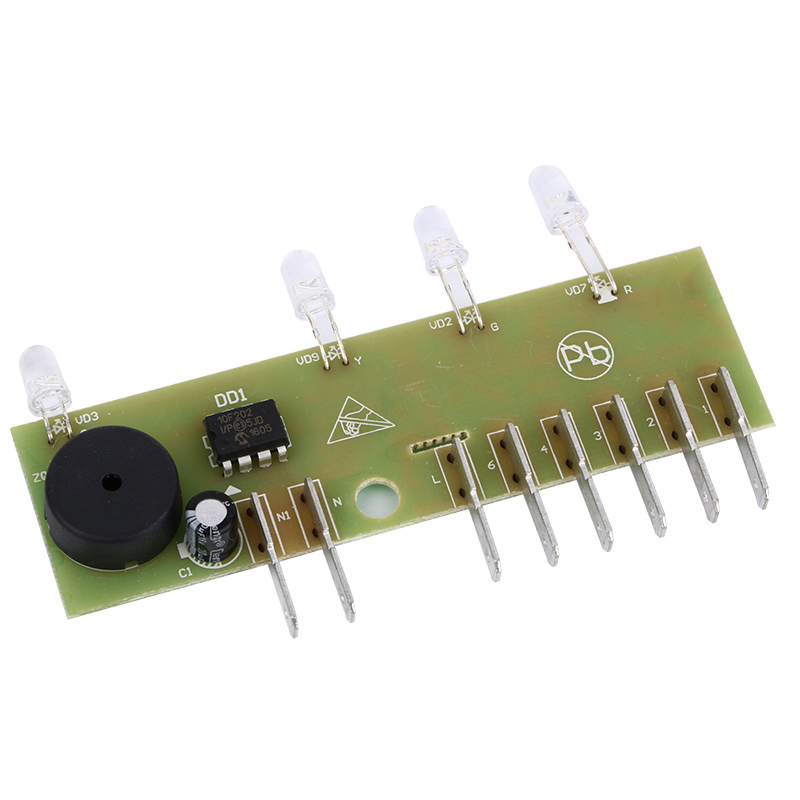

Çıxış işarəsi PCBA-nı nə ilə fərqləndirir?
Standart işıqlandırma lövhələrindən fərqli olaraq, çıxış işarəsi PCBA eyni vaxtda üç funksiyanı idarə etməlidir:
- İkili güc yolları:AC xətti girişi (120V və ya 277V) üstəgəl ehtiyat batareya doldurma dövrəsi.
- Təcili köçürmə keçidi:Enerji itkisindən sonra 0,1 saniyə ərzində DC batareyaya avtomatik keçid.
- LED simli idarəetmə:6-36 qırmızı və ya yaşıl LED üçün sabit cərəyan nəzarəti.
Tikinti qaydaları elektrik kəsilməsi zamanı 90 dəqiqə işıqlandırma tələb etdiyi üçün, PCBA dizaynı aşağı sakit cərəyan və etibarlı batareya doldurulmasına üstünlük verməlidir.
Əsas Texniki Spesifikasiyalar
Aşağıda sadalanan bütün parametrlər UL 924 və NFPA 101 standartlarına cavab verir və ya onlardan artıqdır. Həmişə təchizatçınızla sertifikatları yoxlayın.
Giriş və Çıxış Gücü
ParametrStandart DəyərUyğunluqGiriş Gərginliyi (AC)120V / 277V / 347V (50-60Hz)UL 924Fövqəladə Rejim Gərginliyi6V - 12V DC (NiCd və ya LiFePO4 batareyası)NFPA 101Ümumi Çıxış Gücü 2W-dan 8WE-ə qədər (LED-dən 8W-ə qədər) rejim) tam yükdə ≥0,90IEC 61000-3-2Effektivlik>82% (AC-DC çevrilməsi)DOE 2021 standartları
Batareyanın doldurulması xüsusiyyətləri
ParametrDəyəriQeydlərŞarj Gərginliyi (NiCd)7,2V - 8,4V (6V nominal paket üçün)Temperatur kompensasiya edilirŞarj cərəyanı50mA - 200mA (sabit cərəyan)Həddindən artıq istiləşmənin qarşısını alırBatareya Növü DəstəyiNiCd, NiMH, LiFePO4Avtomatik doldurma saatı (PK10%24) tutumu)UL tələblərinə cavab verir Aşağı Batareyanın Kesilməsi5,4V ±0,2VDərin boşalmanın qarşısını alır
Ətraf Mühit və Fiziki
ParametrRatingİşləmə Temperaturu0°C - +50°C (daxili) / -10°C - +55°C (rütubətli yer)Saxlama Temperaturu -20°C - +60°CPCB Əsas MaterialFR4 (Minimum Tg 130°C) və ya ucuzlaşdırılmış versiyalar üçün CEM-1 Mis Qalınlığı1 oz. 2 oz. (ilkin güc izləri 2 unsiya tələb edir.)Alovlanma dərəcəsiUL 94V-0 (bortda qeyd olunur)

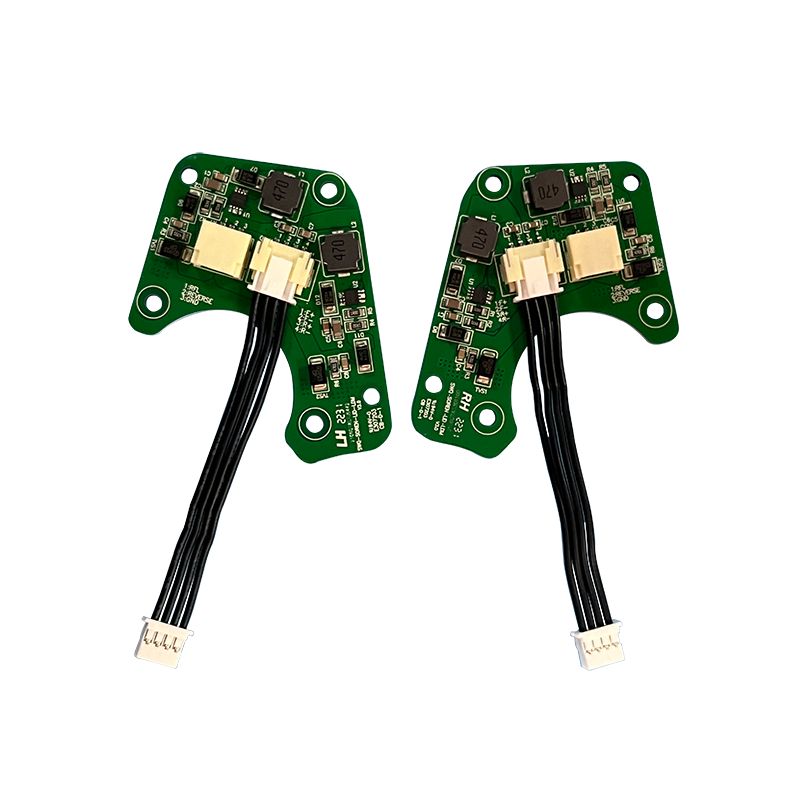

UL 924 Uyğun PCBA-nın Əsas Dizayn Xüsusiyyətləri
Koda uyğunÇıxış İşarəsi PCBAisteğe bağlı deyil. Müfəttişlərin yoxladığı budur.
1. Avtomatik Fövqəladə Transfer
- Transfer vaxtı:Lövhə 0,1 saniyədən az müddətdə AC-dən batareyaya keçməlidir. İnsan gözünə görünən hər hansı bir gecikmə yoxlamanı uğursuz edir.
- Test Devresi:İnteqrasiya edilmiş düyməli sınaq nöqtələri AC şəbəkəsini ayırmadan elektrik kəsilməsini simulyasiya etməlidir. Bu məcburi UL 924 xüsusiyyətidir.
2. Batareya İdarəetmə Sistemi (BMS)
- Həddindən artıq yükləmədən qorunma:Akkumulyatorun gərginliyi 8,4V-ə çatdıqda (6V NiCd paketləri üçün) PCBA doldurulmasını dayandırmalıdır.
- Əks Polarite Qorunması:Batareyanın girişindəki diodlar, quraşdırıcı batareyanı arxaya qoşarsa, zədələnmənin qarşısını alır. Bu, sahə uğursuzluqlarının əsas səbəbidir.

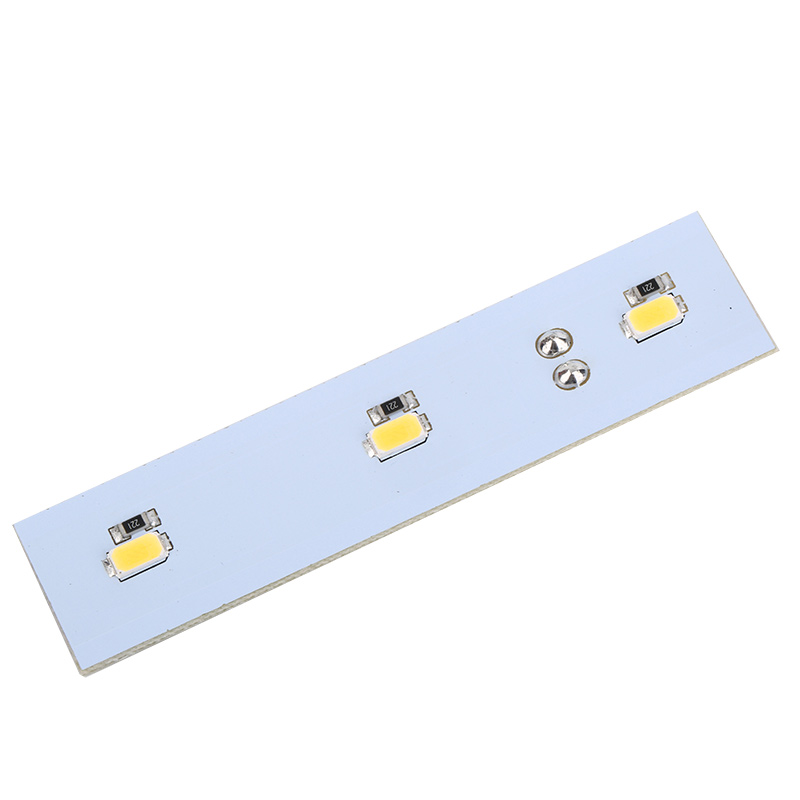

3. LED Konfiqurasiya Elastikliyi
Çox çıxış işarəsi PCBA lövhələri çoxlu LED tənzimləmələrini dəstəkləyir:
- 6-LED seriyası:Alüminium preslənmiş işarələr üçün standart (qırmızı və ya yaşıl).
- 12-LED Paralel + Seriya:İki tərəfli işarələr üçün ümumi (koridor və ya tavan montajı).
- 18-36 LED massivləri:Yüksək lümenli çıxış nişanları üçün istifadə olunur (100+ candela).
4. Özünü Diaqnostika (Qabaqcıl Bölmələr)
Premium PCBA-lara mikro nəzarətçi daxildir:
- Hər 30 gündən bir batareya tutumunu qeyd edir.
- Batareyanın sağlamlığını göstərmək üçün qırmızı/yaşıl status LED-i yanıb-sönür.
- Batareya nominal tutumun 80%-dən aşağı düşdükdə səsli həyəcan siqnalı (isteğe bağlı) verir.
Təsdiq etməli olduğunuz sertifikatlar
Hər hansı bir sifariş verməzdən əvvəlÇıxış İşarəsi PCBA, bu üç sənədi tələb edin:
Sertifikatlaşdırma Yurisdiksiya Nəyi DoğrulayırUL 924USAFövqəladə işıqlandırma və güc avadanlığıNFPA 101 (Həyat Təhlükəsizliyi Məcəlləsi)USAİşıqlandırma müddəti (90 dəq) və ötürmə vaxtıCSA C22.2 No. 141KanadaFövqəladə işıqlandırma avadanlığıRoHS 3 (2015/863)Məhdudlu təhlükəli maddələr
Xəbərdarlıq:İpək ekran təbəqəsində görünən UL işarəsi olmayan PCBA, demək olar ki, sertifikatsızdır. Sahə müfəttişləri bunun üçün bütün binanızı uğursuz edə bilər.
İstehsal keyfiyyət göstəriciləri
Təchizatçını qiymətləndirərkən bu yoxlama siyahısından istifadə edinÇıxış İşarəsi PCBA.
- Lehim maskasının qeydiyyatı:Yanlış hizalanma 0,005 düymdən çox olmamalıdır. Yüksək gərginlikli izlərə məruz qalmış mis şok təhlükəsidir.
- İpək ekranında oxunaqlılıq:Bütün komponent təyinatları (R1, C2, IC1), polarite markerləri və UL fayl nömrələri montajdan sonra aydın oxunaqlı olmalıdır.
- Delikli komponentlər:Batareya bağlayıcıları və sınaq açarları soyuq birləşmələrin qarşısını almaq üçün əl ilə deyil, dalğa lehimli olmalıdır.
- Konformal örtük (isteğe bağlı):Rütubətli yerlər üçün (tualet otaqları, açıq örtüklü çıxışlar) PCBA-nın akril və ya uretandan hazırlanmış uyğun örtüyə ehtiyacı var. Bütün komponentlər üzərində tutqun və ya parlaq bitiş axtarın.
Sign PCBA Tez-tez verilən suallardan çıxın
Aşağıda obyekt mühəndislərindən və satınalma mütəxəssislərindən tez-tez aldığım üç texniki sual var.
S1: Mən çıxış işarəm üçün xüsusi Çıxış İşarəsi PCBA əvəzinə standart LED sürücüsü PCBA istifadə edə bilərəmmi?
A:Xeyr və bunun təhlükəli olmasının səbəbi budur. Standart bir LED sürücüsü PCBA-da üç kritik dövrə yoxdur:
1. Batareyanın ehtiyat nüsxəsinin dəyişdirilməsi:Standart sürücülər AC enerji itkisini aşkar etmir. 90 dəqiqəlik işıqlandırma tələb edən NFPA 101-i pozaraq, çıxış işarəniz kəsilmə zamanı dərhal qaralacaq.
2. Aşağı gərginlikli ayırma:Bu olmadan, PCBA batareyanı 5V-dən aşağı boşaltmağa davam edəcək, üç dövr ərzində NiCd və ya LiFePO4 hüceyrələrini həmişəlik məhv edəcək.
3. Test düyməsi interfeysi:Tikinti müfəttişləri əl ilə sınaq funksiyasını tələb edir. Standart sürücülər bu siqnal yolunu daxil etmir.
Alt xətt:Siyahıda göstərilən UL 924 alınÇıxış İşarəsi PCBAyalnız. Ümumi lövhədə 5 dollar qənaət uğursuz yoxlamalarda minlərlə baha başa gələcək.
S2: Çıxış işarəm PCBA isti işləyir. Batareyada 30 dəqiqədən sonra LED-lər sönür. Nə uğursuz oldu?
A:Sizdə LED problemi yox, batareyanın deqradasiyası problemi var. Budur diaqnostik ardıcıllıq:
1. Doldurma gərginliyini yoxlayın:AC gücü tətbiq olunduqda, batareya terminallarını ölçün. 7.2V - 8.4V (6V NiCd paketi üçün) görməlisiniz. Gərginlik 6.5V-dən aşağıdırsa, PCBA-da doldurma dövrəsi uğursuz oldu.
2. Test Batareya Tutumu:Batareyanı ayırın və onu 200 mA çəkən bir rezistorla yükləyin. Sağlam 6V NiCd paketi ən azı 90 dəqiqə 5.4V-dən yuxarı qalmalıdır.
3. Korroziya üçün yoxlayın:NiCd batareyaları 3-5 ildən sonra kalium hidroksid sızdırır. Bu ağ kristal qalıq PCBA-da mis izlərini yeyir. Hər hansı bir yerdə ağ toz görsəniz, həm batareyanı, həm də PCBA-nı dərhal dəyişdirin.
Ümumi Düzəliş:İşarə işləsə belə, batareyanı hər 4 ildən bir dəyişdirin. Bu, gizli tutum itkisinin qarşısını alır.
3-cü sual: Hər birini sınaqdan keçirmədən 500 çıxış işarəsi olan PCBA lövhələrinin UL-yə uyğun olduğunu necə yoxlaya bilərəm?
A:Siz üç yoxlama qatına etibar edirsiniz:
1. UL Təqib Xidməti (FUS):Hər bir orijinal UL siyahısına daxil edilmiş PCBA, elan edilməmiş UL yoxlamalarına imkan verən zavoddan gəlir. Lövhədəki UL işarəsi fayl nömrəsini ehtiva etməlidir (məsələn, UL E123456). Bu nömrəni UL-nin Product iQ verilənlər bazasında axtarın. Əgər görünmürsə, marka saxtadır.
2. Tarix kodunun uyğunluğu:PCBA silkscreen-də tarix kodu olmalıdır (YYWW formatı). Bu tarix kodunun UL sertifikatlaşdırma hesabatının istehsal dövrünə uyğun olduğundan əmin olun. Həmin pəncərədən kənarda hazırlanmış lövhələr örtülmür.
3. Təsadüfi dağıdıcı sınaq:Hər 500 vahid üçün 2 lövhə qurban verin. Onları kəsin və yoxlayın:
- Düzgün qoruyucu reytinqi (məsələn, 250V 3A yavaş zərbə).
- Transformatorun düzgün izolyasiyası (ilkin və ikincil arasında 0,125 düym minimum boşluq).
- Təsdiqlənməmiş komponentlərin dəyişdirilməsi yoxdur (məsələn, 105°C əvəzinə 85°C kondansatörlər).
Pro İpucu:Böyük sifarişlər üçün ödəniş etməzdən əvvəl təchizatçınızdan "UL Səlahiyyət Bildirişi"ni tələb edin.
Xülasə: Sağ Çıxış İşarəsinin PCBA seçilməsi
Bir keyfiyyətÇıxış İşarəsi PCBAüç müzakirə edilə bilməyən xüsusiyyətlə müəyyən edilir:
1. UL 924 Siyahısıyoxlanıla bilən fayl nömrəsi ilə.
2. 0,1 saniyədən az avtomatik ötürməmüvafiq aşağı gərginlikli ayırma ilə.
3. Batareyanın doldurulması dövrəsiNiCd, NiMH və ya LiFePO4 kimyası üçün nəzərdə tutulmuşdur.
Obyekt menecerləri üçün özünü diaqnostikası olan lövhələrə üstünlük verin. OEM-lər üçün həmişə güc izlərində və UL 94V-0 laminatlarında 2 unsiya mis təyin edin. Təsdiqlənmiş istehsal sənədləri və üçüncü tərəf sertifikatı koda uyğunluq və sərnişin təhlükəsizliyi üçün yeganə etibarlı yol olaraq qalır.
