LED sürücü pcba

Bu təlimatda bilməli olduğunuz texniki spesifikasiyalar, istehsal standartları və tətbiq üçün xüsusi tələblər təqdim olunur.

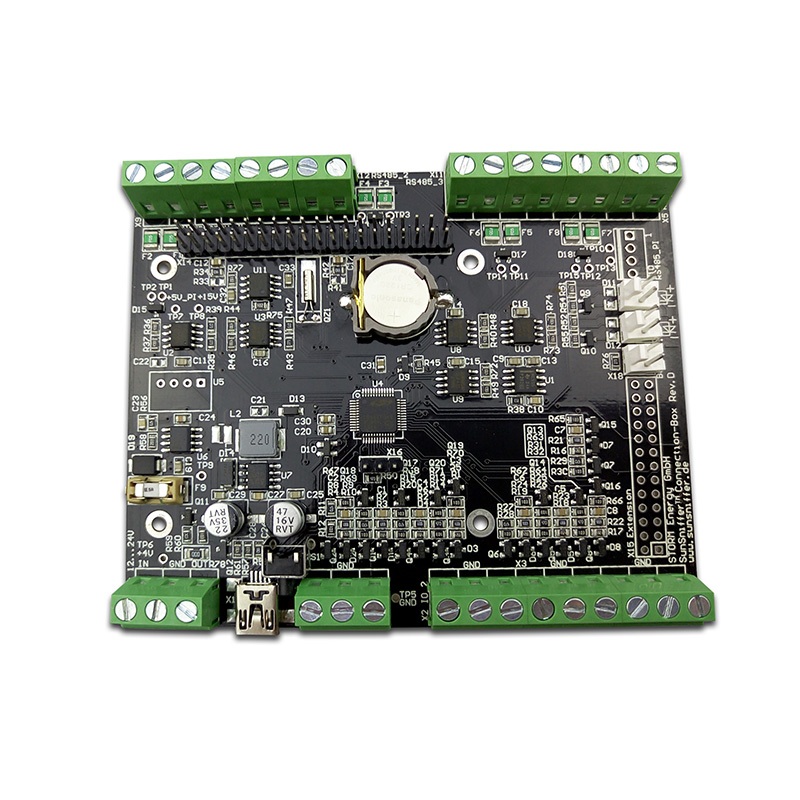

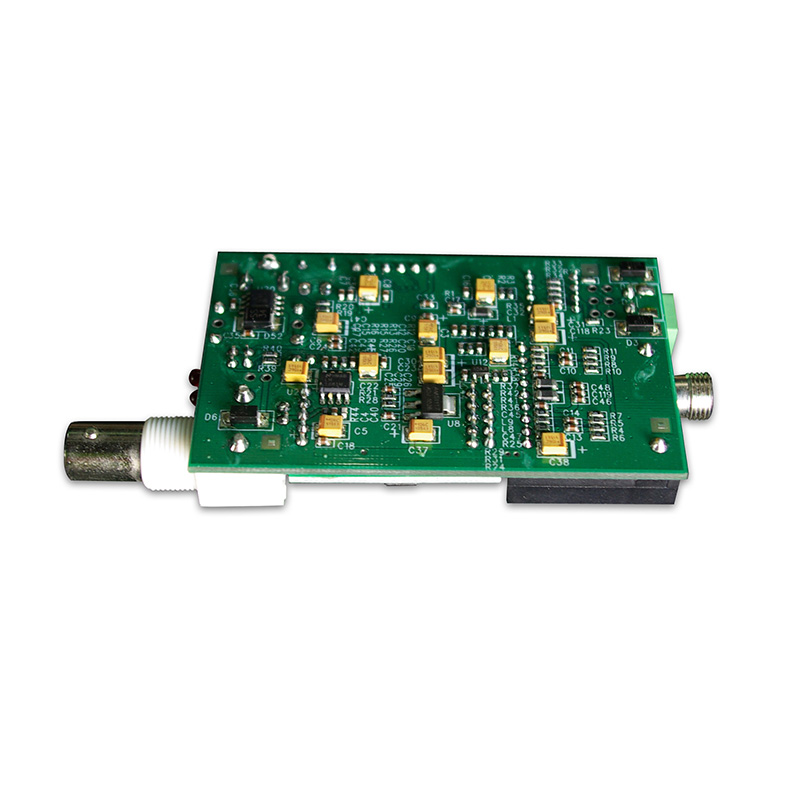

LED Sürücü PCBA nədir?

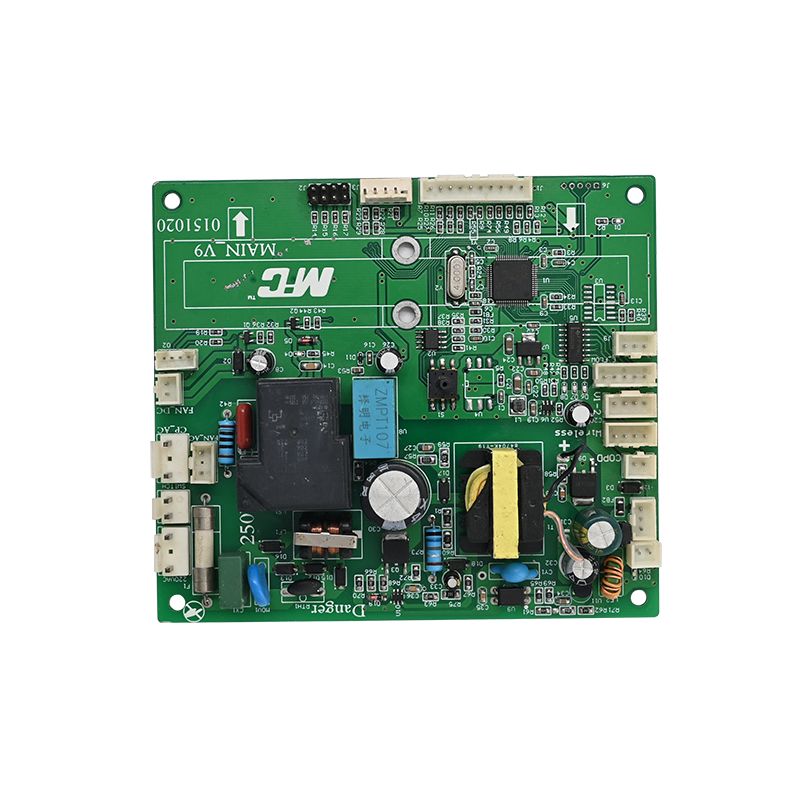

LED sürücüsü PCBA, LED işıq mənbəyinə gücü tənzimləyən tam yığılmış lövhədir. Standart PCB-lərdən fərqli olaraq, bu montajlar xüsusi komponentləri birləşdirir:

- Sürücü IC-ləri:Sabit cərəyan və ya sabit gərginlik tənzimləyiciləri (məsələn, ON Semiconductor, TI, Nexperia).

- Transformatorlar/İnduktorlar:Flyback və ya Boost kimi güc çevirmə topologiyaları üçün.

- Qızdırıcılar və Termal Vialar:Kritik hissələrin qovşağının temperaturunu idarə etmək.

- Bağlayıcılar:Qaranlıq nəzarət (0-10V, PWM) və AC/DC girişi üçün.

LED-lər termal qaçaqlığın qarşısını almaq üçün ciddi cərəyan nəzarəti tələb etdiyi üçünPCBAdizayn elektrik izolyasiyasına və istilik yayılmasına üstünlük verməlidir.

Əsas Texniki Parametrlər (Databsheet Insights)

Montajınızın sənaye standartlarına cavab verməsini təmin etmək üçün bu parametrləri istehsalçınızla yoxlamalısınız. Mövcud IPC və komponent standartlarına əsaslanaraq, burada kritik ölçülər verilmişdir.

Ümumi Spesifikasiyalar

Elektrik və Termal Performans

Forma Faktoru Qeyd:Müasir kompakt dizaynlar köhnə SOT223 paketləri ilə müqayisədə lövhə sahəsinin 90%-nə qədər qənaət etmək üçün DFN paketlərindən (2x2mm) istifadə edir.

Dizayn və Montaj: Ən Yaxşı 4 Mühəndislik Fokus Nöqtələri

Görüşmək üçünEEATstandartlara uyğun olaraq, biz yoxlanıla bilən istehsal qeydlərinə və real dünya mühəndislik məlumatlarına etibar edirik.

1. İstilik İdarəetmə Strategiyası

İstilik elektrolitik kondansatörlərin düşmənidir və LED ölür.

- Yerləşdirmə yolu ilə:İstiliyi mis torpaq müstəvisinə ötürmək üçün IC padinin altındakı termal kanallardan istifadə edin.

- Mis tökün:Xarici təbəqənin mis qalınlığı olmalıdır2 unsiya (0,0026 düym) minimumyüksək cərəyan izləri üçün.

- Yoxlama:PCBA-nın əyilməsi və bükülməsi artıq olmamalıdırdüym başına 0,0075 düymsoyuducu ilə əlaqəni təmin etmək.

2. Uzunömürlülük üçün komponent seçimi

- Avtomobil dərəcələri:Xarici işıqlandırma üçün seçinAEC-Q101ixtisaslı sürücülər. Bu hissələr lehim birləşmələrinin Avtomatlaşdırılmış Optik Təftişinə (AOI) imkan verən yan islatıla bilən cinahları (SWF) dəstəkləyir --- sıfır qüsurlu istehsal üçün tələbdir.

- Kondansatörler:Minimum 105°C üçün qiymətləndirilmiş yüksək dalğalı cərəyan kondensatorlarından istifadə edin.

3. Lehimləmə və Yoxlama

- AOI Uyğunluğu:Yan tərəfdən nəmləndirilə bilən qanadları olmayan qurğuşunsuz bağlamalar (DFN/QFN) bahalı rentgen müayinəsi tələb edir. SWF texnologiyası standart AOI-yə imkan verir, montaj xərclərini əhəmiyyətli dərəcədə azaldır.

- Lehim maskasının qeydiyyatı:Mis məruz qalmasının qarşısını almaq üçün səhv qeydiyyat ±0,004 düymdə saxlanılmalıdır.

4. Elektrik Təhlükəsizliyi (Sürüşmə və Təmizləmə)

- AC-DC sürücüləri (off-line) üçün yüksək gərginlikli izlər (şəbəkə) və aşağı gərginlikli ikinci tərəflər arasında kifayət qədər boşluq təmin edin.

- Yanma dərəcəsi:Bütün materiallar uyğun olmalıdırUL94V-0. Bu reytinq lövhənin lehim tərəfində fiziki olaraq qeyd edilməlidir.

Tətbiqə Xüsusi Tələblər

Fərqli sektorlar LED sürücüsü PCBA-ya fərqli stresslər qoyur.

- Avtomobil Farları (ADB):Yüksək cərəyanlı (8A+) sürücüləri tələb edirEMC uyğunluğu (CISPR 25 Class 5). Lövhə ölçüsü tez-tez məhdudlaşdırılır, 4+ qat yığını tələb olunur.

- Sənaye yüksək körfəzləri:Gərginlikdən qorunma və geniş giriş gərginliyi diapazonlarına (90-305V AC) diqqət yetirir.

- İstehlakçı (LED lampaları):Xərclərə həssas, adətən xətti sürücülərlə tək qatlı alüminium PCB-lər.

Tez-tez verilən suallar (FAQ)

Aşağıda üç ümumi texniki sual verilmişdirLED sürücü pcbamənbə və sazlama.

S1: Komponentlər tamamilə yeni olsa da, mənim LED sürücüm PCBA niyə bir neçə aydan sonra uğursuz olur?

A:Kök səbəb demək olar ki, həmişədirtermal stressvə yazəif lehimləmə. Aşağıdakıları yoxlayın:

1. Qovşağın temperaturu:Sürücü IC-nin Tc-ni (iş tempini) ölçmüsünüz? Əsas qayda ondan ibarətdir ki, hər 10°C 85°C-dən yuxarı qalxdıqda, kondansatörün ömrü yarıya enir.

2. Mis aclığı:IC-nin termal yastığı düzgün lehimlənmədiyi üçün bir çox uğursuzluq baş verir. istifadə edərəkYan tərəfdən islana bilən cinahlardizayn istilik yastığının tam qoşulmasını təmin etmək üçün AOI yoxlamasına imkan verir.

3. Material Tg:Sürücü isti işləyirsə, standart FR4 (Tg 130°C) zamanla pisləşə bilər. -ə yüksəldinTg 150°C+və ya alüminium nüvəli PCBA.

S2: Kütləvi istehsaldan əvvəl prototip LED sürücüsü PCBA-nın keyfiyyətini necə yoxlaya bilərəm?

A:Yalnız vizual yoxlamaya etibar etməyin. Üç addımlı doğrulama prosesinə ehtiyacınız var:

1. Elektrik Testi (Uçan Zond):Şəbəkə bağlantısının 100% yoxlanılması məcburidir. Yüksək və aşağı gərginlikli şəbəkələr arasında qısaqapanma olmadığından əmin olun.

2. Termal görüntüləmə:Sürücünü tam yüklə 1 saat işlədin. IC qutusunun temperaturunun məlumat cədvəlinin spesifikasiyalarına uyğun olub olmadığını yoxlamaq üçün termal kameradan istifadə edin.

3. Lehim birləşməsinin mikro bölməsi:DFN paketləri üçün boşluqları yoxlamaq üçün nümunə birləşməsini kəsməlisiniz. Boşluqlar yastığın ümumi sahəsinin 25% -dən çox olmamalıdır.

3-cü sual: "ENIG" səthi mənim LED sürücüsüm üçün nə edir və bu əlavə xərcə dəyərmi?

A:ENIG (Electroless Nickel Immersion Gold) yüksək etibarlılığa malik LED sürücüləri üçün vacibdir.

- Niyə vacibdir:Standart HASL (Hot Air Leveling Leveling) qeyri-bərabər səthləri buraxır. Kiçik diametrli LED sürücü IC-ləri (məsələn, QFN və ya DFN) üçün düzgün lehimləmə üçün düzlük tələb olunur.

- "Qızıl"ın faydası:Qızıl Nikel təbəqəsini oksidləşmədən qoruyur. Nikel oksidləşərsə, yaxşı görünən lehim birləşmələrinə gətirib çıxaran "qara yastıq" sindromu əldə edirsiniz, lakin termal velosiped altında çatlayır (xarici işıqlandırmada ümumi).

- Hökm:Avtomobil və ya açıq havada istifadə üçün, ENIG ilə razılaşmaq mümkün deyil. Birdəfəlik istehlak lampaları üçün OSP və ya HASL kifayətdir.

Xülasə

MöhkəmLED sürücü pcbayalnız seçilmiş IC ilə deyil, həm də müəyyən edilirmis çəkisi, strategiya vasitəsilə termal, vəsəthi bitirmə. Həmişə IPC-6012 Class 2 və ya Class 3 uyğunluğunu tələb edin və AOI yoxlamasını təmin etmək üçün kritik avtomobil tətbiqləri üçün yan islatıla bilən cinahlara üstünlük verin.

Bu parametrlərə riayət etməklə --- 20 illik sənaye sınaqlarımızla təsdiqlənmişdir --- siz LED massivinizə uyğun olan sürücünün ömrünü, adətən 50.000+ saat L70 performansını təmin edirsiniz.
