İstehlakçı elektronikası və PCB istehsalında 20 illik təcrübəmlə minlərlə tavan işıq qurğusunu nəzərdən keçirdim. Bu təlimat material seçimi, istilik idarəetməsi, sürücü topologiyaları və tavan işığı PCBA dizaynına xas uyğunluq tələblərini əhatə edir.

Tavan İşığı PCBA nə etməlidir

Tavan işığı PCBA (Printed Circuit Board Assembly) LED işıq mənbəyini idarə edir və gücləndirir. Çılpaq bir PCB-dən fərqli olaraq, bir PCBA lövhəyə lehimlənmiş bütün komponentləri --- LED-lər, sürücülər, rezistorlar, kondansatörlər və bağlayıcıları ehtiva edir.

Tavan işığı PCBA-nın əsas funksiyaları:

- AC-dən DC-yə çevrilmə (inteqrasiya edilmiş sürücü varsa):LED-lər üçün 110-277V AC-ni aşağı gərginlikli DC-yə çevirir

- Daimi cari tənzimləmə:Giriş gərginliyinin dəyişməsinə baxmayaraq sabit LED cərəyanını saxlayır

- Termal idarəetmə:Vaxtından əvvəl uğursuzluğun qarşısını almaq üçün LED qovşaqlarından istilik keçir

- Qaralma nəzarəti (isteğe bağlı):Divar dimmerləri ilə interfeyslər (0-10V, TRIAC və ya PWM)

Çılpaq PCB-dən fərq:Çılpaq PCB-də mis izlər və yastıqlar var, lakin komponentlər yoxdur. PCBA tam yığılıb və işıq qurğusuna quraşdırılmağa hazırdır.

Əsas Texniki Spesifikasiyalar

Giriş Gücü Parametrləri

ParametrStandart DiapazonYüksək Performans diapazonuGiriş Gərginliyi (AC)110-120V (ABŞ) və ya 220-240V (AB)90-277V (universal)Giriş Tezliyi50/60 Hz50/60 HzGüc Faktoru (PF)>0,70-ə qədər (0,70-ə qədər)common. Təhrif (THD)<20%<15% (DLC tələbi)Gərginlikdən qorunma1 kV (əsas)2-4 kV (kommersiya)

Energy Star və DLC standartlarına uyğun güc faktoru və THD tələbləri.

LED Çıxış Spesifikasiyaları

ParametrAşağı GücOrta GücYüksək GücÜmumi Lumen Çıxışı800-1500 lm (60W közərmə lampası əvəz edir)1500-3000 lm3000-5000 lm+LED-lərin sayı18-4848-100100-200+LED150A35 mA300-700 mATÜmumi Güc8-15W15-30W30-60W

Fiziki Spesifikasiyalar

ParametrFR4 StandartAlüminium MCPCBBBoard FormasıDəyirmi, kvadrat və ya xüsusiDəyirmi, kvadrat və ya xüsusiDiametr (tipik dairə)100mm - 300mm100mm - 300mmMis Çəki1 ons (siqnal), 2 oz (güc)1-2 ozLayer Sayısı2 qat (ən çox yayılmış) r3 keçiricilik1-0. W/m·K1-9 Vt/m·K

PCB Material Seçimi: FR4 və Alüminium MCPCB

FR4 və alüminium MCPCB (Metal Core PCB) arasındakı seçim, tavan işığı PCBA dizaynında ən vacib qərardır.

Müqayisə Cədvəli

XarakterikFR4 PCBAAlüminium MCPCBTİstilik keçiriciliyiZəif (0,3-0,5 Vt/m·K)Yaxşıdan əlaya (1-9 Vt/m·K)ÇəkiYüngülOrtaXərc (aşağı həcm)AşağıMülayim (FR4-dən 30-50% yüksək)LED-in istifadə müddəti 150mA-300,00, saatƏn yaxşı tətbiqAşağı gücə malik (<12W), dəyişdirilə bilən lampaOrta və yüksək güclü tavan qurğuları

Qərar matrisi

Tavan İşığı Gücü Tövsiyə olunan PCBA Materialı Səbəb5W-12W (kiçik səliqəli montaj)FR4 (2-laylı)Aşağı qiymət, məqbul istilik12W-25W (standart tavan)Alüminium MCPCB (1-2 Vt/m·K)Termik idarəetmə kritik 25W-50W (böyük panellər)Yüksək performanslı alüminium-5K həddindən artıq istiləşmə50W+ (kommersiya)Premium alüminium (5-9 Vt/m·K) və ya mis nüvə Etibarlılıq üçün məcburidir

Əsas qayda:15 Vt-dan yuxarı tavan işıqları üçün alüminium MCPCB istifadə edin. FR4, istilik yığılması səbəbindən LED-in vaxtından əvvəl sıradan çıxmasına səbəb olacaq.

Tavan İşığı PCBA üçün Sürücü Topologiyası

Tavan işıqlı PCBA-lar iki əsas sürücü arxitekturasından istifadə edir: inteqrasiya olunmuş (eyni lövhədə olan komponentlər) və ya uzaqdan (ayrıca sürücü lövhəsi).

İnteqrasiya edilmiş və Uzaqdan Sürücü

AspectIntegrated Driver (COB və ya xətti)Uzaqdan İdarəetmə Sürücüsü (ayrı lövhə)Sürücünün yeri LED-lərlə eyni PCBA-da Naqillərlə birləşdirilən ayrıca lövhədəTipik güc5W-25W15W-100W+Effektivlik80-88%85-93%Flicker performansı sadə xətli filtrləmə ilə zəif ola bilər. (Yalnız TRIAC)Geniş (0-10V, TRIAC, DALI)Daha aşağı (tək lövhə)Daha yüksək (iki lövhə)Ən yaxşı qiymətə həssas, qaralmayan qurğularKommersiya, tutqun, yüksək güc

Sabit cərəyan və sabit gərginlik

Sürücü TipiÜstünlüklər Üçün Ən Yaxşısı DezavantajlarSabit cərəyan (CC)Birbaşa ötürücülü LED sətirləriDaha sadə, daha az komponentlərLED sayı sürücünün gərginliyinə uyğun olmalıdırSabit gərginlik (CV)Çoxlu lövhəli modul qurğularStandart 12V/24V, genişləndirilməsi asanAyrı cərəyan məhdudlaşdıran rezistorlar tələb olunur

Tavan işığı PCBA üçün tövsiyə:İnteqrasiya edilmiş dizaynlar üçün sabit cərəyan sürücü topologiyasından istifadə edin. Əlavə rezistorlar olmadan sabit LED cərəyanını təmin edir.

Tavan İşığı üçün Termal İdarəetmə PCBA

İstilik LED ömrünün əsas düşmənidir. LED qovşağının temperaturunda hər 10°C azalma üçün xidmət müddəti iki dəfə artır.

Termal Yol Dizaynı

Tavan işığı PCBA üçün istilik yolu bu ardıcıllığa əməl edir:

LED qovşağı → LED istilik yastığı → PCBA mis → dielektrik təbəqə (MCPCB) → alüminium baza → armatur korpusu → otaq havası

Ən zəif link:Dielektrik təbəqə (mis dövrə ilə alüminium baza arasında izolyasiya). Standart dielektrik 1-3 W/m·K keçiriciliyə malikdir. Premium dielektrik 5-9 W/m·K-a çatır.

LED Pad Dizayn Qaydaları

Dizayn Elementi TələblərYüksək güclü LED-ə görə LED9-12 vida (0,3 mm diametr) altında termal borularDoldurulmuş və qapaqlı (üstdən lehimləməyə imkan verir)Mis yastiqciq ölçüsü Minimum 2x LED termal yastiqciq ölçüsüLehimləmə sahəsi Termal yastiqciq sahəsinin 80-90%-i (Rentgen müayinəsi sahəsinin 5%-i)

Termal yoxlama

İstehsal testi:Montajdan sonra tavan işığını 1 saat tam gücdə işlədin. İnfraqırmızı kameradan istifadə edərək LED yastıqlarında temperaturu ölçün.

Temperatur (LED pad)Gözlənilən İstifadə müddəti<50°CƏla70,000+ saat50-60°CYaxşı50,000-70,000 saat60-70°CQəbul olunan30,000-50,000 saat>70°CUğursuzluq riski<20,0

Tavan İşığı PCBA üçün PCB Layout Qaydaları

Qayda 1: Simmetrik LED Yerləşdirmə

İsti nöqtələrin qarşısını almaq və işığın vahid paylanmasını təmin etmək üçün LED-ləri PCBA-ya bərabər şəkildə yerləşdirin. Dəyirmi tavan işıqları üçün:

- LED-ləri konsentrik dairələrdə yerləşdirin

- Bitişik LED-lər arasında bərabər məsafə

- Lövhənin kənarından ardıcıl məsafəni qoruyun

Qayda 2: Qısa yüksək cərəyan izləri

Yüksək cərəyan izləri (LED gücü və torpaq) mümkün qədər qısa və geniş olmalıdır. Lazım olan genişliyi hesablayın:

2 unsiya mis üçün 20°C temperatur artımı:

- Eni (mils) = Cari (Amper) × 35

Misal: 300mA (0,3A) iz → 0,3 × 35 = minimum 10,5 mil (0,27 mm)

50% təhlükəsizlik marjası əlavə edin:300mA izlər üçün 16 mil (0,4 mm) istifadə edin.

Qayda 3: AC və DC bölmələrini ayırın

Əgər PCBA inteqrasiya olunmuş AC-DC çeviricisini ehtiva edirsə:

- AC girişini (yüksək gərginlikli) lövhənin bir kənarında saxlayın

- AC və aşağı gərginlikli DC izləri arasında 3 mm sürüşmə məsafəsini qoruyun

- Yer dardırsa, PCB-də fiziki yuva və ya xəndəkdən istifadə edin

Qayda 4: Yer üçün mis tökün

LED qayıdışları üçün üst təbəqəyə (MCPCB, dövrə təbəqəsi üçün) bərk mis tökün. Bu, gərginliyin düşməsini azaldır və istilik yayılmasını yaxşılaşdırır.

Qayda 5: Daisy-Zəncirvari Enerji Paylanması

Daha uzun tavan işıqları üçün (xətti və ya düzbucaqlı), əvvəlki sətrin sonundan LED-ləri qidalandırmaqdansa, güc izlərini mərkəzi avtobus kimi yönləndirin.

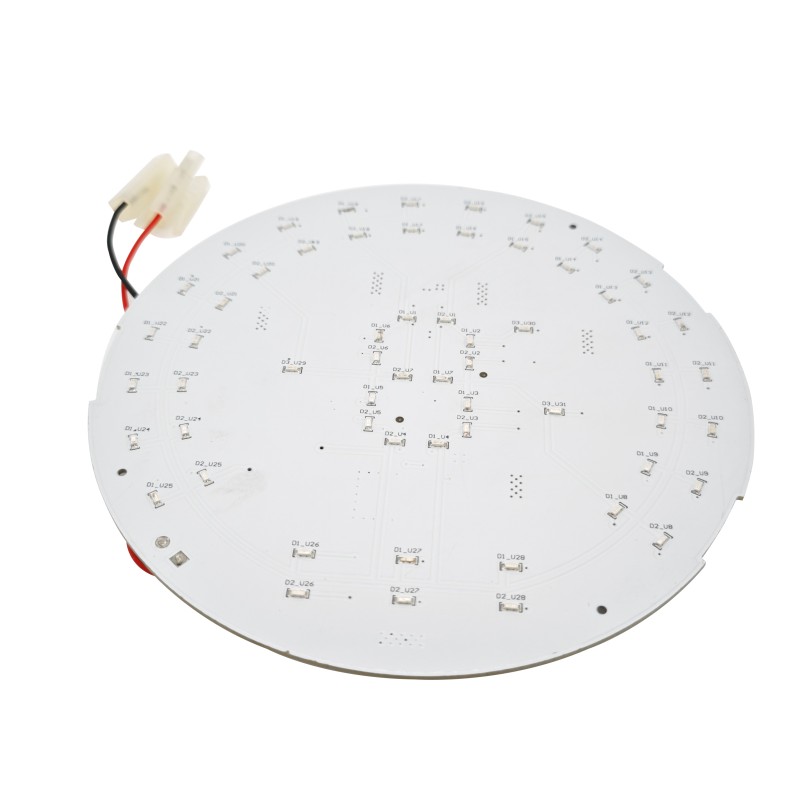

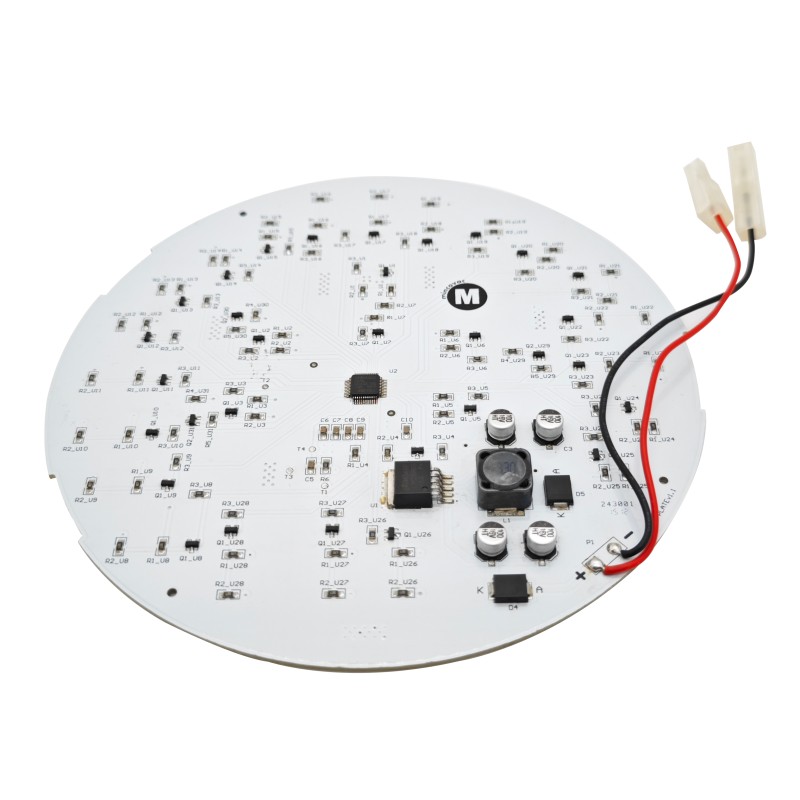

Tavan İşığı PCBA Düzəldici Nümunə (Dəyirmi)

Tipik dəyirmi tavan işığı PCBA (diametri 150 mm, 36 LED) bu təbəqə yığınına malikdir:

LayerFunksiyaMis ÇəkiÜst (dövrə təbəqəsi)LED yastiqciqlar, izlər, sürücü komponentləri2 ozDielektrik təbəqəElektrik izolyasiya75-100 µmAlüminium bazaİstilik yayma və mexaniki dəstək1,6 mm qalınlıqAlt (istəyə görə)Yalnız ikinci dərəcəli komponentlər və ya lehim maskasıN/A

Titrəmə və Qaralma Mülahizələri

Flicker səbəbləri

Sürücü çıxış cərəyanında əhəmiyyətli dalğalanma olduqda LED titrəməsi baş verir. Ümumi səbəblər:

- Qeyri-kafi çıxış tutumusürücüdə

- Zəif TRIAC dimmer uyğunluğu(kapasitiv yüklərlə aparıcı kənar dimmerlər)

- Aşağı tezlikli PWM qaralması(<1 kHz)

Flicker Metrics

MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker tezlik>1 kHz100-1000 Hz<100 Hz

Flicker Azaldılması Texnikaları

TechniqueEffectCost ImpactToplu çıxış kondensatorunu əlavə edin (100-470µF)100-120 Hz dalğalanmanı azaldırAşağı (0,10-0,30$)PWM qaralma tezliyini >4 kHz-ə qədər artırın Görünən titrəməni aradan qaldırır Yoxdur (yüksək gərginlik və ya proqram təminatı dəyişikliyi) tənzimləməOrta ($0,50-1,00)

Uyğunluq və Sertifikatlaşdırma

Bazar tərəfindən tələb olunan sertifikatlar

Bazar Sertifikatlaşdırma TələbləriUSAUL 1598 və ya UL 8750LED lampalar üçün təhlükəsizlikKanadaCSA C22.2 No. 250.0İşıqlandırma qurğuları üçün təhlükəsizlikEUCE (LVD, EMC, RoHS daxildir) Təhlükəsizlik, emissiyalar, təhlükəli maddələr Qlobal işıqlandırma modulları20Ümumi effektivlik6E6 (ABŞ)Energy Star və ya DLCRebate uyğunluğu, kommunal tələblər

Ümumi Uyğunluq Testləri

TestStandart MeyarlarDielektrik gücü (hipot)UL 87501500V AC 1 dəqiqə ərzində, qırılma yoxdur Torpaq davamlılığı UL 8750<0.1Ohm torpaq terminalı və açıq metal EMI (keçirilmiş və şüalanmış)FCC Part 15 (ABŞ) və ya EN 55015-dən aşağı olan faktor və limitdən aşağıdır. >0,90, kommersiya üçün THD <20%

Tavan İşığı PCBA Tez-tez verilən suallar

S1: Həm 120V, həm də 277V kommersiya tətbiqləri üçün eyni tavan işığı PCBA-dan istifadə edə bilərəmmi?

A:Xeyr, universal giriş sürücüsü olmadan deyil. Budur texniki nasazlıq:

Xüsusi olaraq 120V AC üçün nəzərdə tutulmuş PCBA, təxminən 200V DC avtobus gərginliyi üçün qiymətləndirilmiş komponentlərdən istifadə edir (rektifikasiyadan sonra). 277V AC-də düzəldilmiş DC avtobusu təxminən 390V DC-dir. Bu, standart 120V nominallı kondansatörlərin, MOSFET-lərin və diodların gərginlik reytinqini üstələyir.

Komponent gərginliyinin azaldılması tələbləri:

Komponent120V Reytinq277V Tələb olunan ReytinqGiriş kondensatoru200V400-450VMOSFET250-300V500-600VRreqator diodlar200V400VSürüşmə məsafəsi1.5mm3.0mm

Hər iki gərginlik üçün tək bir PCBA lazımdırsa:

- Müəyyən edin aUniversal giriş sürücüsünominal 90-277V AC

- Minimum 400V DC avtobus üçün qiymətləndirilmiş komponentlərdən istifadə edin

- AC xətləri və aşağı gərginlikli bölmələr arasında 3 mm üçün PCB sızma dizaynı

- 10-20% daha yüksək komponent dəyərini gözləyin

Alternativ:İki PCBA variantı yaradın ---biri 120V (aşağı qiymət) və biri 277V (daha yüksək gərginlik dərəcəsi). Bu, kommersiya işıqlandırma istehsalında yaygındır.

S2: Tavan işığım PCBA-nın TRIAC divar dimmeri ilə düzgün işləməsini necə təmin edə bilərəm?

A:TRIAC dimmer uyğunluğu tavan işığı PCBA dizaynerləri üçün ümumi problemdir. Budur mühəndislik yanaşması:

Problem:TRIAC dimmerləri közərmə lampaları (müqavimətli yüklər) üçün nəzərdə tutulmuşdur. LED-lər TRIAC-ın yanmasına, yanıb-sönməsinə və ya 30%-dən aşağı qaralmamasına səbəb olan reaktiv yük təqdim edir.

Həll 1 - Boşaltma rezistoru (passiv):
AC girişinə qanaxma rezistoru (10-50 kΩ, 1-2W) əlavə edin. Bu, hər yarım dövr ərzində TRIAC-ın düzgün işləməsini təmin etmək üçün kifayət qədər cərəyan (5-15 mA) çəkir.

Nəticə:Aşağı səviyyəli qaralmanı yaxşılaşdırır (adətən minimum 10-15%). 1-2W gözləmə itkisi əlavə edir.

Həll 2 - Aktiv qanaxma dövrəsi (üstünlük verilir):
Aktiv qanaxma qurğusu (IC-nəzarətli) yalnız TRIAC əks halda yanlış işə düşdüyü zaman cərəyan çəkir. Səmərəlilik itkisi sıfıra yaxındır.

Həll 3 - TRIAC-qarartma sürücüsü IC-ni təyin edin:
Bir çox kommersiya LED sürücü IC-lərinə daxili TRIAC qaralma aşkarlama və qanaxmaya nəzarət daxildir. Nümunələr daxildir:

- TI LM3447(TRIAC sönə bilən LED sürücüsü)

- MPS MP4030(TRIAC qaralma əsas tərəf tənzimləyicisi)

Test tələbi:Ən azı 5 müxtəlif TRIAC dimmer modeli (Lutron, Leviton, Legrand) ilə qaralma uyğunluğunu yoxlayın. Dimmerlər tutma cari tələblərinə görə əhəmiyyətli dərəcədə dəyişir.

Sahə çatışmazlığı işarəsi:Əgər tavan işığı 50%-dən aşağı qaraldıqda yanıb-sönürsə və ya yanıb-sönürsə, qanaxma sxemi qeyri-adekvatdır.

S3: Tavan işığı PCBA istehsalında ən çox görülən keyfiyyət problemləri hansılardır?

A:Minlərlə istehsal yoxlamasına əsaslanaraq, bu beş qüsur tavan işığı PCBA keyfiyyət məsələlərinin 80% -dən çoxunu təşkil edir.

Qüsur TezliyiKök Səbəbi Aşkarlama MetoduYenidən işləmə qiymətiLED qəbir daşları1-5%LED yastiqciqlarındakı qeyri-bərabər lehim pastası həcmiAOIYüksək (LED-lər zədələnmiş)Ləhəmidiodların altında lehim boşluqlarıRentgen müayinəsi zamanı ümumi sıxılmış axın qazlarıHeç biri (boşluqlar <25% məqbuldur) və ya LED-lər tərsinə%55. xətaVizual və ya AOI (rəng/işarələmə)Çox yüksək (qırıntı lövhəsi)Sürücüdə soyuq lehim birləşmələri IC1-3%Qeyri-kafi təkrar axma temperaturuAOI və ya əllə yoxlamaOrta (yenidən işləmək mümkündür)Qeyri-kafi termal pasta (MCPCB)5-10%Uyğun olmayan tətbiqTətirmə testi və ya istilik yapışdırılmışdır)

Qarşısının alınması strategiyaları:

LED məzar daşı:

- LED yastıqlarından bir qədər böyük olan trafaret aperturalarından istifadə edin (1:1,1 nisbətində)

- Yenidən axın profilinin likvidlikdən (TAL) 60-90 saniyə yuxarı olmasına əmin olun

Əks polarite LEDləri:

- Aydın polarite işarəsi olan LED-lərdən istifadə edin (anod/katod)

- Polarite yoxlanışı ilə avtomatlaşdırılmış optik yoxlama (AOI) həyata keçirin

- Uçan zondda və ya dırnaq yatağında 100% polarite testini həyata keçirin

Soyuq lehim birləşmələri:

- Yenidən axıdılan pik temperaturu yoxlayın (qurğuşunsuz SAC305 üçün 245-260°C)

- Soba profilini hər gün profilçi ilə izləyin (hər partiyada bir dəfə yox)

Qeyri-kafi termal pasta (qızdırıcı üçün MCPCB):

- Termal pasta üçün trafaret və ya ekran çapından istifadə edin (əl ilə tətbiq olunmur)

- Hədəf 0,3-0,5 mm pasta qalınlığı

- Quraşdırıldıqdan sonra örtüyü yoxlayın (termal pasta kənarları bir qədər sıxmalıdır)

Daxil olan tavan işığı PCBA yoxlaması üçün keyfiyyətə nəzarət siyahısı:

Təftiş Maddəsi Metod Qəbul MeyarlarıLED polaritesiVisual və ya AOI100% düzgünLehim birləşmələri (güc komponentləri)AOINo körpü, qeyri-kafi lehim yoxdurLED boşluqlarıRentgen şüaları (nümunə 5-10%)Termal pasta hər yastıq üçün <25%Visual (kənarda montaj nöqtələri) testUçan zond və ya dırnaq yatağıAçıq/qısa, LED irəli gərginliyin yoxlanılması

Tavan İşığı PCBA İstehsalına Nəzarət Siyahısı

İstehsal pilləsi Tələblərin yoxlanılmasıPCB daxilolma yoxlanışıÇürük yoxdur, düzgün qalınlıq, görünən ENIG bitişi Vizual və ölçü ölçüləriLehim pastası çapıStencil qalınlığı 0,1-0,12 mm, diyaframın düzülməsi ±0,05 mmSPI (lehim pastası yoxlaması)Seçmə və yerləşdirmədən sonra ±5 mm LEO0. yerləşdirməYenidən axın lehimləməPeak 245-260°C, TAL 60-90 saniyə.Hər partiya üçün profil məlumatıTermal pasta tətbiqi0,3-0,5 mm qalınlıq, tam əhatə dairəsiÇəki yoxlanışı + vizualQızdırıcının montajıVahid təzyiq, boşluq yoxdurVida fırlanma anı spesifikasiyasıElektrik testiAçıq/qısa cərəyan ölçmə, LEDAu

Xülasə: Yaxşı Keyfiyyətli Tavan İşığı PCBA Yoxlama Siyahısı

Keyfiyyətli tavan işığı PCBA dəyəri, istilik performansı və uyğunluğu tarazlaşdırır. Standart yaşayış qurğuları üçün (15-25W), 2 unsiya mis, sabit cərəyan sürücüsü və 60°C-dən aşağı olan LED ped temperaturları olan alüminium MCPCB davamlı olaraq 50.000+ saat istifadə müddətini təmin edir. Ticarət sönə bilən qurğular üçün TRIAC-a uyğun sürücü IC-ləri və qanaxma sxemlərini əlavə edin. Ən çox rast gəlinən istehsal qüsurları --- LED qəbir daşları, tərs polarite və soyuq birləşmələr --- AOI yoxlaması və idarə olunan reflow profilləri ilə qarşısı alınır.

Dizayn elementi	Tələb
PCB materialı	>15W üçün alüminium MCPCB; FR4 <12W üçün məqbuldur
Mis çəkisi	Güc izləri üçün 2 oz; Siqnal üçün 1 oz
Termal idarəetmə	LED başına 9+ termal vida; Tam yükdə LED pad temperaturu <60°C
Sürücü topologiyası	Sabit cərəyan (inteqrasiya edilmiş və ya uzaqdan)
Flicker nəzarət	Çıxış tutumu 100-470µF; İstifadə edildikdə PWM qaralma >4 kHz
Qaralma uyğunluğu	TRIAC üçün qanaxma sxemi; ən yaxşı nəticələr üçün xüsusi qaralma IC
Gərginlik dərəcəsi	Maksimum giriş gərginliyi üçün qiymətləndirilmiş komponentlər (120V və ya 277V və ya universal)
Sertifikatlar	Hədəf bazarına əsaslanan UL və ya CE; Reklam üçün Energy Star
İstehsal yoxlaması	AOI (LED polaritesi, lehim birləşmələri), X-ray (boşluqlar), elektrik testi
