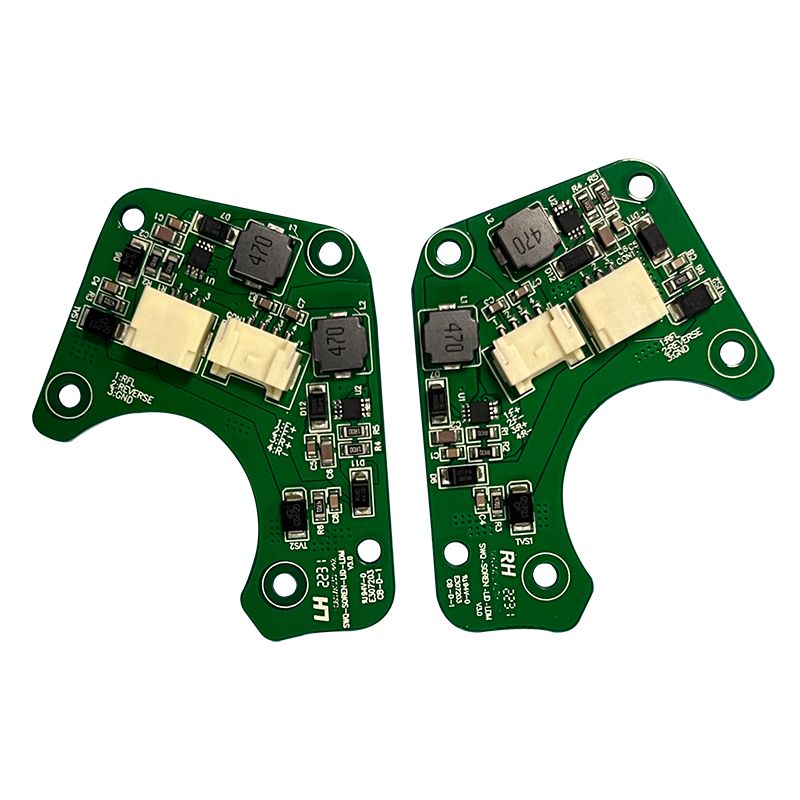

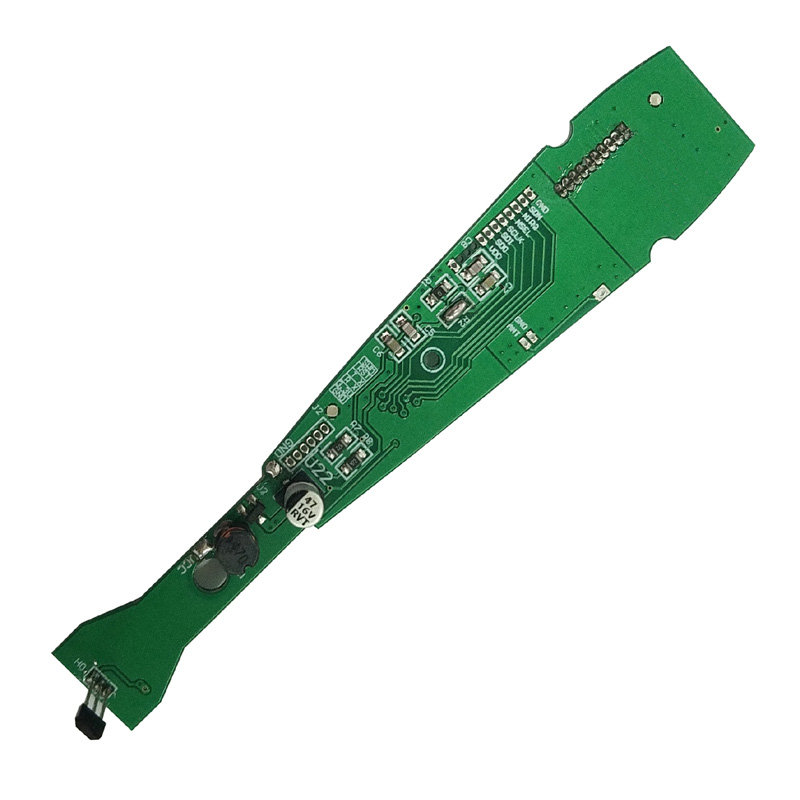

Rc Car PCBA

RC Car PCBA üçün əsas fərqləndiricilər

Bütün RC avtomobil PCBA dizaynları eyni dərəcədə performans göstərmir. Altı amil real fərq yaradır.

Motor Sürücü Mərhələsi -- Dizaynların çoxunun uğursuz olduğu yerdə

Fərq yaradan: Hobbi dərəcəli RC avtomobil PCBA proqramlaşdırıla bilən ölü vaxta malik ayrı-ayrı yüksək və aşağı tərəf MOSFET sürücülərindən istifadə edir. Oyuncaq lövhələri yolsuzluqda 2 dəqiqə ərzində həddindən artıq qızan inteqrasiya olunmuş yarımkörpü IC-lərdən istifadə edir.

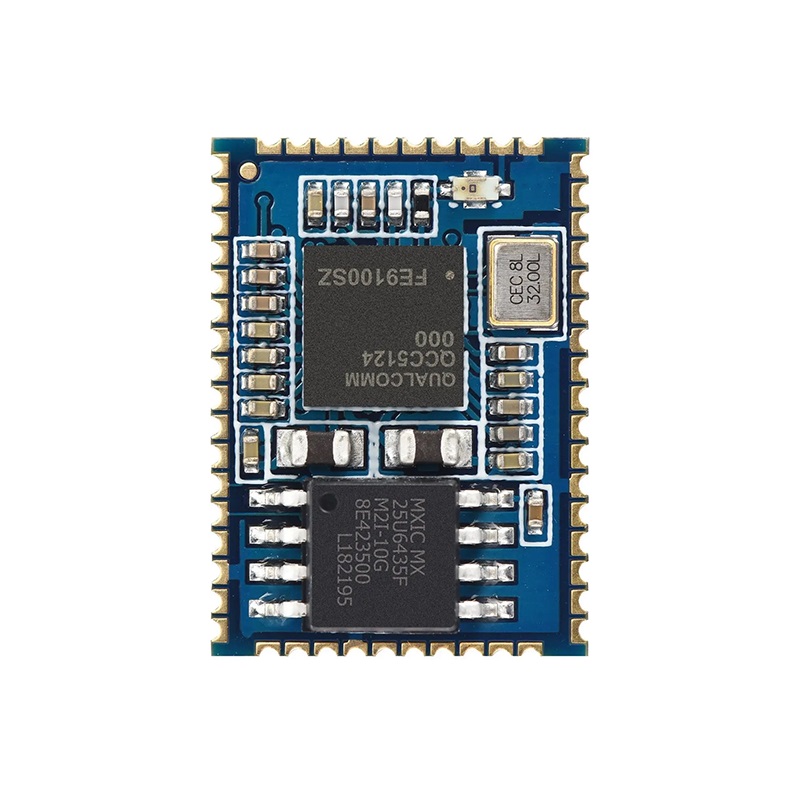

Radio Qəbuledicinin Həssaslığı və Seçiciliyi

Fərq yaradan: Keyfiyyətli RC avtomobili PCBA qəbuledici IC-dən əvvəl ayrıca LNA (aşağı səs-küy gücləndiricisi) ehtiva edir. Bu, səs-küy rəqəmini aşağı salmadan 15 dB qazanc əlavə edərək, 300+ metrdə idarə etməyə imkan verir.

Əhəmiyyətli Güc İdarəetmə Fərqləri

Motor yükü altında gərginliyin sabitliyi RC avtomobilinin PCBA-nın sərt sürətlənmə zamanı sıfırlandığını müəyyən edir.

Batareyanın daxil edilməsi və tənzimlənməsi

Kritik fərq: RC avtomobil PCBA-dakı MCU batareya gərginliyini 10 millisaniyə ərzində 8,4V-dən 5,0V-a endirən motor dayanacaqları zamanı canlı qalmalıdır. 5V relsdə yüksək gücləndirici və ya böyük bir kondansatör bankı (1000 µF aşağı ESC) istifadə edin.

BEC (Batareya Eliminator Circuit) Performansı

Layout və Ekranlama Fərqləri

RC avtomobili PCBA mühərrikləri, naqilləri və fırlanan dişliləri olan plastik şassi içərisində işləyir. Səs-küy hər yerdədir.

Səs İzolyasiya Texnikaları

Fərq yaradan: Keyfiyyətli RC avtomobili PCBA RF bölməsini batareyanın mənfi terminalının yaxınlığında bir nöqtədə əsas yerə qoşulmuş ayrıca torpaq adasında yerləşdirir.

Kristal və Osilator Yerləşdirmə

- 27 MHz kristalını (və ya 2,4 GHz üçün TCXO) motor naqillərindən ən azı 15 mm məsafədə saxlayın

- Kristal altında çalışan rəqəmsal izlər yoxdur

- Osilator ətrafındakı torpaq qoruyucu halqası (hər 2 mm-dən bir tikişlə)

- Kristal spesifikasiyasına uyğun yük kondansatörləri (±5 pF)

Firmware və İdarəetmə Döngəsi Fərqləri

Aparat təkbaşına fərq yaratmır. İdarəetmə alqoritmi həssas avtomobilləri ləng avtomobillərdən ayırır.

Qaz və Sükan əyriləri

İcra: RC avtomobili PCBA MCU minimum 1 kHz-də PID dövrələrini işlətməlidir. 100 Hz döngələr nəzərəçarpacaq geriləmə yaradır. Cortex-M4 və ya buna bənzər aparat çoxaltmaqla istifadə edin.

Failsafe və Telemetriya

- Siqnal itkisi uğursuz-- Paketlərin olmamasından 0,5 saniyə sonra qazı sıfıra qoyun

- Aşağı batareya uğursuzluq-- 6.0V-da qazı 50%-ə endirin, 5.5V-də kəsin

- Könüllü telemetriya-- Akkumulyatorun gərginliyi, mühərrikin temperaturu, ötürücüyə geri göndərilən RSSI

Keyfiyyətli bir RC avtomobili PCBA, yalnız proqram təminatında deyil, hardware (ayrı-ayrı müqayisə aparatları) ilə də təhlükəsiz işləyir. MCU kilidlənirsə, aparat drosseli sıfıra çəkir.

İstehsal tolerantlıqları və sınaq

Kütləvi istehsal fərqləri ortaya qoyur. Sıx tolerantlıqlar ardıcıl performans yaradır.

Kritik İstehsal Xüsusiyyətləri

Funksional Test Protokolu

Hər bir RC avtomobili PCBA keçməlidir:

1. Yüksüz motor testi-- Cari < 1A, səsli sızıltı yoxdur

2. Dayanma testi-- 2 saniyə ərzində 30A, termal bağlanma yoxdur

3. Aralıq testi-- 100 metr açıq sahədə antena aşağı

4. Müdaxilə testi-- 10 lövhəni eyni vaxtda idarə edin, kanal toqquşması yoxdur

Tez-tez verilən suallar -- RC Car PCBA fərqləri haqqında ümumi suallar

S1: Niyə bəzi RC avtomobil PCBA dizaynları qəzadan sonra cütləşməni itirir, digərləri isə yox?

A:Fərq kristal osilatorda mexaniki gərginlikdir. Avtomobili dayandıran bir qəza birdən 200--500 G yavaşlama nəbzi yaradır. Bu zərbə kvars kristalının rezonans tezliyini iki şəkildə dəyişir:

Mexanik stressdən tezliyin dəyişməsi-- Kristal blank G-qüvvəsi altında müvəqqəti olaraq deformasiyaya uğrayaraq paralel rezonans tezliyini 150 ppm-ə qədər dəyişir. Əgər qəbuledicinin PLL-i bu dəyişikliyi izləyə bilmirsə (əgər ucuz dizaynlarda 50 ppm tutma diapazonu var), RC avtomobili PCBA kilidini itirir və deformasiyaya uğramış kristal indi daimi ofsetə malik olduğu üçün heç vaxt geri alınmır.

Lehim birləşməsinin mikro qırıqları-- Kiçik HC-49S kristallarında (oyuncaq RC-də ümumi) ağır metal qutular var. 500 G-dən aşağı vəziyyətdə, işin ətaləti lehim birləşmələrini vurğulayır. Vizual yoxlamadan keçən mikro çat fasiləli əlaqə yaradır. RC avtomobili PCBA işə salınır (kristal aşağı vibrasiyada işləyir), lakin motor titrəyən kimi uğursuz olur.

Keyfiyyətli RC avtomobil PCBA-da həll:

- Kvars əvəzinə MEMS osilatorundan (SiTime və ya oxşar) istifadə edin. MEMS cihazları 50.000 G-ə dözür və daha az enerji istehlak edir.

- Kvars məcburidirsə, dörd nöqtəli lehimləmə ilə 3,2×2,5 mm ölçülü keramika paketindən (HC-49S deyil) istifadə edin.

- Osilatorun altına doldurma epoksi əlavə edin (iki kənarında 0,5 mm-lik muncuq zərbəni udur).

Yaxşı dizayn edilmiş RC avtomobili PCBA, bağlanma qabiliyyətini itirmədən betona təkrarlanan 1 metrlik damcılardan sağ çıxır. Yığılmış avtomobili 1 metrdən 20 dəfə aşağı salmaqla sınaqdan keçirin, sonra məsafəni yoxlayın. Ucuz dizaynlar 3 və ya 4 damcıda uğursuz olur.

2-ci sual: MOSFET darvaza sürücüsü konfiqurasiyası qismən tənzimləmə zamanı RC avtomobilinin PCBA performansına necə təsir edir?

A:Qismən tənzimləmə (10--40% vəzifə dövrü) əksər RC avtomobil PCBA dizaynlarının zəif tərəflərini aşkar etdiyi yerdir. Qapı sürücüsünün iki parametri üstünlük təşkil edir:

Qapı yükü və Miller yaylası-- MOSFET qismən tənzimləmə rejiminə keçdikdə, Rds(on) hələ əldə olunmayan xətti bölgədə (Miller platosu) daha çox vaxt sərf edir. Yüksək ümumi qapı yüklü (Qg > 50 nC) MOSFET-in tam işə düşməsi üçün 200--300 ns vaxt lazımdır. 10% tənzimləmədə (20 kHz PWM, 5 µs vaxtında) MOSFET yalnız 4,7 µs üçün tam təkmilləşdirilmişdir. Xətti bölgədə qalan 300 ns (I × V) kimi istiliyi yayır. 20A-da bu, dövr başına 300 ns üçün 20A × 6V = 120W -- qovşağın temperaturunu 30 saniyə ərzində ətraf mühitdən 40°C yuxarı qaldırmaq üçün kifayətdir.

Qapı rezistorunun dəyəri-- Oyuncaq RC avtomobil PCBA dizaynları sadəlik üçün tək 100Ω qapı rezistorundan istifadə edir. Bu, 500 ns yüksəlmə vaxtı yaradır. Keyfiyyətli dizaynlar ayrıca açma və söndürmə rezistorlarından istifadə edir: 10Ω açılma (sürətli) və 100Ω söndürmə (zəngi azaltmaq üçün daha yavaş). Bu, xətti bölgə itkilərini kəskin şəkildə azaldaraq 100 ns yüksəlmə vaxtı yaradır.

Ölçmə fərqi-- RC avtomobil PCBA-nı dinamometrdə 25% tənzimləmə ilə 10 dəqiqə işlətməklə sınaqdan keçirin. Zəif dizayn motorun temperaturu 90°C və MOSFET korpusu 110°C göstərəcək. Keyfiyyətli dizayn (aşağı Qg MOSFET-lər, ayrı qapı rezistorları) motoru 60°C-də, MOSFET-i 70°C-də işləyir. Soyuducu lövhə 5 × daha uzun davam edir.

3-cü sual: 100 metrlik RC avtomobil PCBA ilə 300 metrlik versiya arasında antenna dizaynında fərq nədir?

A:Üç antenanın dizayn elementi eyni 2,4 GHz ötürücü gücündən (100 mVt qanuni limit) istifadə edərkən 200 metrlik fərq yaradır:

Antenanın növü və səmərəliliyi-- Standart 1,6 mm FR-4 lövhəsindəki PCB iz antenası (ters çevrilmiş-F) 40--50% səmərəliliyə (-3 ilə -4 dBi qazanc) nail olur. Xarici 1/4 dalğa monopolu (31 mm tel) olan eyni RC avtomobil PCBA 70--80% səmərəliliyə (-1.5 dBi) nail olur. Köklənmiş uyğun şəbəkəyə malik keramika çip antenası (məsələn, Johanson 2450AT18) 60-65% səmərəliliyə çatır. 300 metrlik məsafə üçün şaquli olaraq yerləşdirilmiş monopol antenadan istifadə edin (şassi içərisində bükülməmiş).

Yer təyyarəsinin ölçüsü-- Antenanın yer müstəvisi (qarşılıqlı mövqe) ən azı λ/4 (31 mm) uzunluğunda olmalıdır. Keyfiyyətli RC avtomobil PCBA dizaynları RF bölməsi altında 35 × 40 mm möhkəm torpaq sahəsini qoruyur. Oyuncaq lövhələri antenanı akkumulyatorun və ya motorun yaxınlığında yerləşdirir, effektiv yer müstəvisini 15 mm-ə qədər azaldır. Bu, antenanı 2,45 GHz-ə düzəldir -- faktiki rezonans 10 dB həssaslığı itirərək 2,6 GHz-ə keçir.

Besleme xəttinin empedansı-- Monopol antena RF IC-dən antenanın qidalanma nöqtəsinə 50Ω ötürücü xətti tələb edir. Bu, altında davamlı torpaq müstəvisi olan 1,6 mm FR-4 (mikroşerit) üzərində 1,5 mm genişlikdə iz deməkdir. Keyfiyyətli RC avtomobili PCBA hər iki tərəfdə yerüstü keçidləri olan 50Ω izdən istifadə edir. Oyuncaq lövhələri antenanı 10 mm uzunluğunda, 0,3 mm izdən (120 Ω) yer müstəvisindəki yuvalarla istiqamətləndirir -- ötürülən gücün 40%-ni əks etdirən empedans uyğunsuzluğu yaradır.

Doğrulama-- PCBA təchizatçınızdan 2,45 GHz-də antenanın empedansını göstərən Smith diaqramını soruşun. Yaxşı dizayn 50Ω ± 5Ω göstərir. Zəif dizayn 30Ω və ya 80Ω göstərir. Bu tək ölçü diapazon fərqini istənilən simulyasiyadan daha dəqiq proqnozlaşdırır.

Müqayisə Cədvəli -- Toy vs Hobby RC Car PCBA

Üstün RC avtomobil PCBA bahalı komponentlər haqqında deyil. Söhbət düzgün qapı sürücüsü, düzgün antenanın dizaynı, uğursuz avadanlıq və sıx istehsal toleransları haqqındadır. MOSFET keçid itkilərinə və RF yer müstəvisinin ölçüsünə diqqət yetirin -- bu iki sahə real dünyada sürücülükdə ən nəzərə çarpan fərq yaradır.
