Qısa Cavab: Müraciətinizdən asılıdır

Enerji elektronikası və sənaye sürücüləri, EV nəzarətçiləri və servo sistemlər üzrə nasazlıqların təhlili sahəsində 20 illik təcrübəmlə mən lehimləmə qərarlarının motor idarəetmə etibarlılığını necə qəbul etdiyini və ya pozduğunu sənədləşdirmişəm. Bu təlimatda mühəndislik məlumatları, müqayisəli cədvəllər və sahədə sınaqdan keçirilmiş tövsiyələr verilir.

Tənzimlənən bazarlara (AB, Çin, Koreya) göndərilən əksər kommersiya motor nəzarət məhsulları üçün qurğuşunsuz lehimləmə məcburidir. Bununla belə, etibarlılığın tənzimləmə tələblərini üstələyən avtomobillərin başlıq altındakı tətbiqləri, aerokosmik və bəzi sənaye sürücüləri üçün istisnalar mövcuddur.

Texniki fərqlər: Qurğuşunlu və Qurğuşunsuz Lehim

Material xassələrinin başa düşülməsi bu qərarın motor idarəetmə PCBA-ları üçün nə üçün vacib olduğunu izah edir.

Ərinti tərkibi və ərimə nöqtələri

Mexanik Etibarlılığın Müqayisəsi

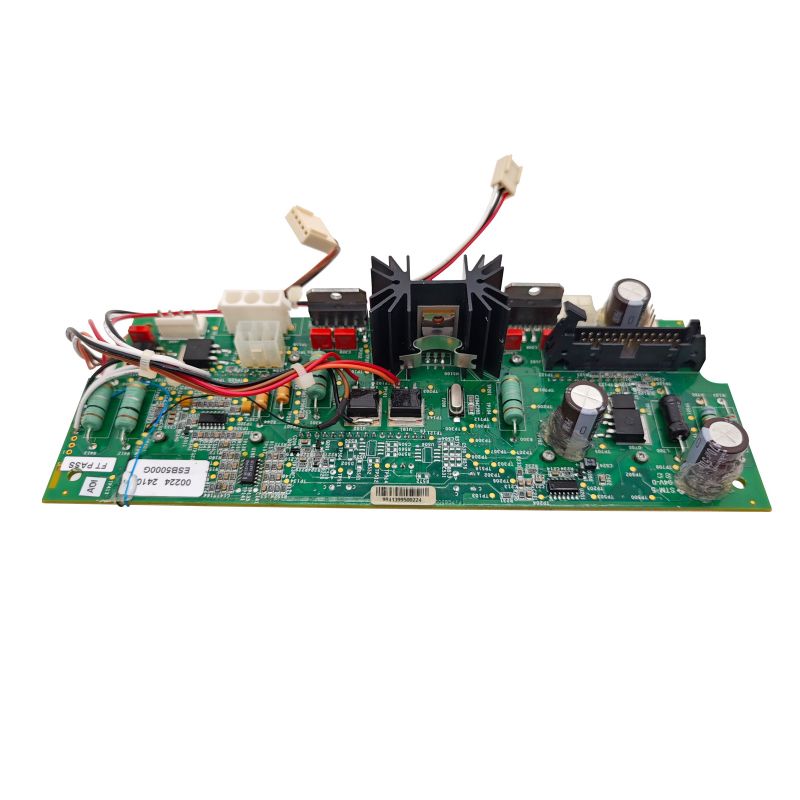

Niyə Motor İdarəetmə PCBA-ları Unikal Lehimləmə Problemləri ilə üzləşirlər

Motor idarəetmə qurğuları, əksər PCB-lərin heç vaxt qarşılaşmadığı vurğuları yaşayır. Bu üç amil lehim seçimini kritik edir.

1. Yüksək Vibrasiyalı Mühitlər

Birbaşa nasoslara, kompressorlara və ya EV-lərə quraşdırılmış motor kontrollerləri davamlı mexaniki həyəcan keçirir. Bir sənədləşdirilmiş tədqiqat eyni PCBA-ları qurğuşunlu və qurğuşunsuz lehimlə müqayisə etdi:

- Qurğuşun montaj:40 saatlıq 6 q təsadüfi vibrasiyadan sonra ilk uğursuzluqlar (komponent ayağın sınığı)

- Qurğuşunsuz montaj:Yalnız 4 saat eyni vibrasiyadan sonra eyni uğursuzluq rejimi

Səbəb? Qurğuşunsuz lehim çevikliyi azaldır. Birgə əyilə bilmədikdə, vibrasiya gərginliyi komponent qurğuşun üzərində cəmləşərək vaxtından əvvəl qırılmaya səbəb olur.

2. Ekstremal Termal Velosiped

Motor sürücülər istilik yaradır. Sonra mühərriklər dayanır. Sonra yenidən başlayırlar. Tipik bir sənaye sürücüsü -40°C ilə +125°C arasında minlərlə dəfə dövr edir.

Qurğuşunlu lehimçeviklik vasitəsilə komponentlər və PCB arasında CTE (termal genişlənmə əmsalı) uyğunsuzluqlarını qəbul edir.

Qurğuşunsuz lehimbirgə interfeysdə daha qalın, daha kövrək intermetal birləşmələr (IMC) əmələ gətirir. Həddindən artıq IMC artımı interfeysi zəiflədir və çatların başlamasını sürətləndirir.

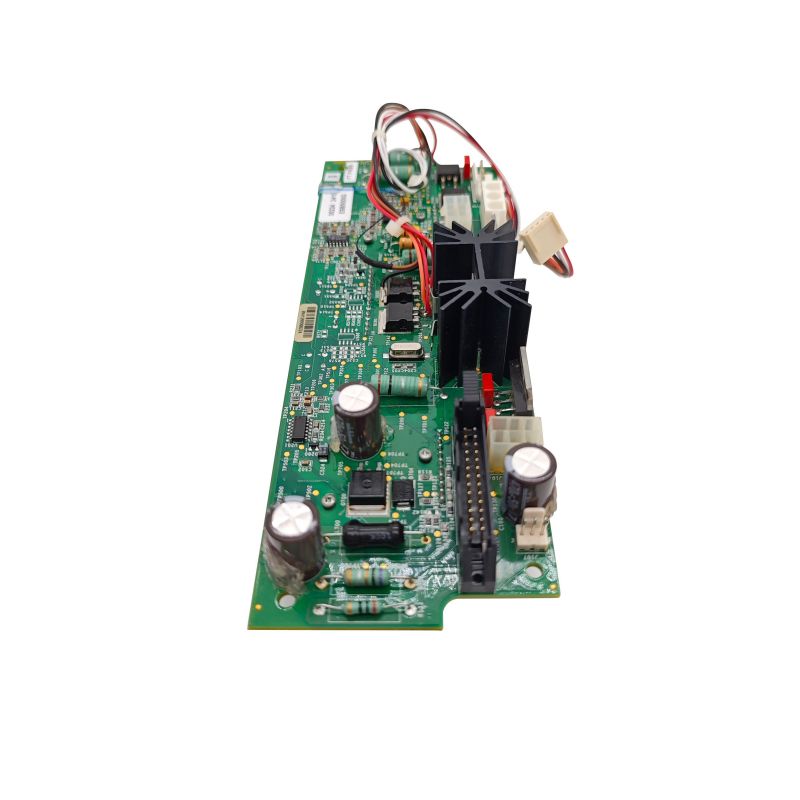

3. Yüksək cərəyanlar və Joule istilik

Motor idarəetmə PCBA-ları 5A-dan 200A+-a qədər davamlı cərəyanları daşıyır. Hər bir lehim birləşməsi I²R itkilərindən özünü qızdırır.

Əsas fərq müqavimət deyil, birləşmənin zamanla termal velosiped stressini necə idarə etməsidir.

Qurğuşunsuz lehimdən istifadə etməli olduğunuz zaman

Tənzimləmə tələbləri bu ssenarilərdə seçim üçün çox az yer buraxır.

RoHS uyğun bazarlar

Aİ, Çin, Cənubi Koreya və bir çox digər yurisdiksiyalar elektronikada qurğuşun miqdarını homojen materialın çəkisinin 0,1%-i ilə məhdudlaşdırır. Bu bazarlarda satılan məhsullar xüsusi bir istisna tətbiq edilmədiyi təqdirdə qurğuşunsuz lehimdən istifadə etməlidir.

İstehlakçı və Kommersiya Motor Nəzarətləri

Məişət texnikası (paltaryuyan maşınlar, HVAC fanatları, soyuducu kompressorları)

Motor ötürücüləri olan elektrik alətləri

Kommersiya HVAC nəzarətçiləri

Qeyri-sənaye məqsədləri üçün robototexnika

İxrac Ürəyində İstehsalat

Qlobal paylanma üçün motor idarəetmə PCBA-larını istehsal edirsinizsə, ayrı-ayrı qurğuşunlu və qurğuşunsuz istehsal xətlərinin saxlanması inventar mürəkkəbliyi və keyfiyyət riskləri yaradır. Vahid qurğuşunsuz emal praktik seçimdir.

Qurğuşunlu lehimi əsaslandıra bildiyiniz zaman (istisnalar)

Bəzi tətbiqlər RoHS istisnalarına uyğun gəlir və ya tamamilə tənzimləmə çərçivəsindən kənara çıxır.

Avtomobil Altı Elektronikası

İstisna 7(c)-I(ən azı 2026-cı ilə qədər etibarlıdır) qurğuşunsuz alternativlərin sübut edilmiş etibarlılığı olmayan yüksək etibarlılıqlı avtomobil elektronikasında liderliyə icazə verir.

Tier-1 təchizatçılarından alınan real dünya məlumatları göstərir:

• Mühərrikin idarəetmə bloklarında qurğuşunsuz birləşmələr termal dövriyyə altında çatların daha erkən başladığını göstərir
• Təmiz qalay örtüklərində qalay bığının formalaşması möhürlənmiş ECU-larda qısaqapanma riskləri yaradır
• Bir çox avtomobil istehsalçısı təhlükəsizlik baxımından kritik modullar üçün qurğuşunlu lehim təyin etməyə davam edir

Aerokosmik və Hərbi

Tam azad. Aviasiya, müdafiə və ya kosmik tətbiqlər üçün qurğuşunsuz lehim tələb olunmur. Bu sektorlar onilliklərin etibarlılıq məlumatlarına əsaslanaraq Sn63/Pb37-dən istifadə etməyə davam edir.

Sənaye Motor Sürücüləri (10+ İllik Tələblər)

Mühərrik tənzimləyicisi kondisionersiz fabrikdə (-20°C ilə +70°C arasında) 15+ il işləməli olduqda, qurğuşunlu lehim mühafizəkar seçim olaraq qalır. Bu şərtlərdə qurğuşunsuz olan uzunmüddətli termal yorğunluq məlumatları hələ də inkişaf edir.

Tibbi Avadanlıq (implantasiya olunmayan)

Etibarlılığın xəstənin təhlükəsizliyinə birbaşa təsir etdiyi bir çox tibbi elektron cihazlar üçün istisnalar mövcuddur.

Təmir və Ehtiyat hissələri

Mövcud qurğuşun-lehim avadanlığı üçün əvəzedici PCBA-lar, mövcud birləşmələr və komponentlərlə metallurgiya uyğunluğunu qorumaq üçün qurğuşunlu lehimdən istifadə etməlidir.

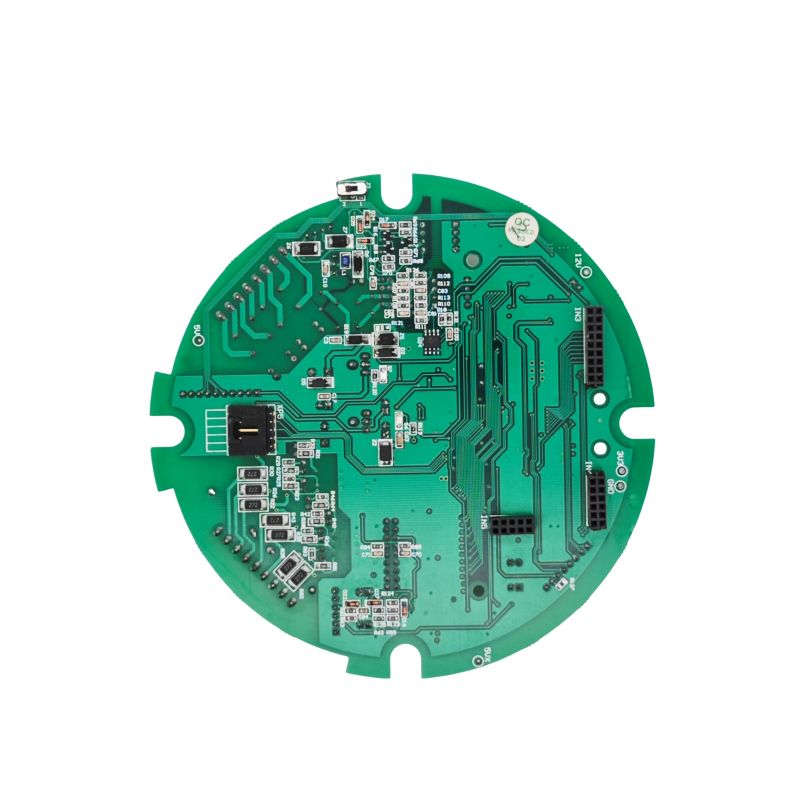

Motor İdarəetmə PCBA üçün Kritik Komponent Mülahizələri

Bütün hissələr qurğuşunsuz lehimləmə temperaturlarına dözmür. Bu beş kateqoriya xüsusi diqqət tələb edir.

1. Temperatura Həssas Komponentlər

Qurğuşunsuz təkrar axıdma zirvələri 245°C-dən 260°C-dək - qurğuşunlu 220°C-dən 230°C-ə qədər olan temperaturdan əhəmiyyətli dərəcədə yüksəkdir.

2. Təmiz Qalay Finişli Komponentlər

Təmiz qalay örtükləri (qurğuşunsuz komponentlərdə ümumi) zamanla keçirici bığları böyüdə bilər - sıx komponent aralığı olan motor idarəetmələri üçün kritik risk.

Azaltma strategiyaları:

- Təmiz qalay yerinə NiPdAu və ya tutqun qalay-vismut örtüklərini göstərin

- Bütün lehim birləşmələrinə uyğun örtük tətbiq edin

- Yüksək sıxlıqlı yerlərdə komponentlər üzərində təmiz qalaydan çəkinin

3. Aparıcı Komponentlərin Mövcud İnventarizasiyası

Qurğuşunsuz montaj prosesində qurğuşunlu lehim komponentlərindən (məsələn, SnPb örtüklü kabellər) istifadə edərəkproses uyğunsuzluğu:

Komponent finiş 183°C-də əriyir, lakin qurğuşunsuz lehim üçün 245°C+ tələb olunur.

Komponentin bitməsi lehim birləşməsinin meydana gəlməsindən əvvəl oksidləşə və ya həll oluna bilər

Nəticə: etibarsız birləşmələr, baş-yastıq qüsurları və sahədə nasazlıqlar

Qayda:Onların yaşayacaqları lehimləmə prosesi üçün qiymətləndirilmiş komponentlərdən istifadə edin.

Qurğuşunsuz Motor İdarəetmə PCBA üçün Ən Yaxşı Təcrübələr

Qurğuşunsuz tələb olunarsa, bu təcrübələr etibarlılığı maksimum dərəcədə artırır.

PCB Səthi Bitirmə Seçimi

Tövsiyə:ENIG qurğuşunsuz montaj üçün ən yaxşı islatma və ən uzun saxlama müddətini təmin edir.

Reflow Profil Optimizasiyası

Zəif optimallaşdırılmış qurğuşunsuz reflow profili soyuq birləşmələr, boşluqlar və kövrək İMC-lər yaradır.

Qurğuşunsuz birləşmələr üçün vibrasiyanın azaldılması

Qurğuşunsuz vibrasiyada azalmış çevikliyi nəzərə alaraq, bu əlavə addımları yerinə yetirin:

1. Qablaşdırma / Kapsülləmə:Yüksək kütləli komponentlərin (birləşdiricilər, transformatorlar, böyük kondansatörlər) ətrafındakı korpusu silikon və ya uretan qabı qarışığı ilə doldurun. Bu, vibrasiya gərginliyini lehim birləşmələrindən uzaqlaşdırır.

2. Yapışqanlı komponentlər:Böyük səthə quraşdırılmış qurğular (induktorlar, alüminium kondansatörler) altında epoksi və ya silikon yapışdırıcı istifadə edin.

3. Komponent dayanma hündürlüyünü azaldın:Uzun telləri olan hündür komponentlər vibrasiya rıçaqları kimi çıxış edir. Mümkünsə, aşağı profilli komponentləri göstərin.

Motor Nəzarəti PCBA Tez-tez verilən suallar

Aşağıda motor sürücüsü dizaynerlərinin və istehsal mühəndislərinin üç texniki sualı var.

Q1: Mən Tier-1 avtomobil təchizatçısı üçün elektrik avtomobilinin motor nəzarətçisini layihələndirirəm. Qurğuşunsuz lehimdən istifadə edə bilərəmmi?

A:Bəli, lakin əhəmiyyətli ixtisas testi ilə. Tier-1 avtomobil təchizatçılarının əksəriyyəti hazırda yeni dizaynlar üçün qurğuşunsuz lehimdən istifadə edir, çünki AB bazarı avtomobilləri üçün RoHS uyğunluğu tələb olunur. Bununla belə, qurğuşunsuz etibarlılıq məlumatlarının natamam qaldığı yeraltı elektronika üçün istisnalar mövcuddur.

Kvalifikasiya planınıza aşağıdakılar daxil olmalıdır:

Praktik məsləhət:Bir çox avtomobil OEM-ləri mövcud RoHS istisnasından istifadə edərək başlıq altındakı ECU-lar üçün qurğuşunlu lehim təyin etməyə davam edir. Qurğuşunsuz işə başlamazdan əvvəl müştərinizlə müzakirə edin. Qurğuşunsuz olması məcburidirsə, bütün birləşmələr üçün ENIG səthi bitirmə və uyğun örtük təyin edin.

2-ci sual: Mənim sənaye mühərrikim altı güclü MOSFET-də çatlamış lehim birləşmələri ilə 18 aydan sonra uğursuz oldu. Montaj SAC305 qurğuşunsuz lehimdən istifadə edir. Nə səhv oldu?

A:Bu klassik termal yorğunluq çatışmazlığıdır. Budur diaqnostik ardıcıllıq:

Addım 1 - Çatların yerlərini yoxlayın:Mikroskop altında, MOSFET qurğuşun və lehim filesi arasındakı interfeysə baxın. Əgər çat intermetalik birləşmə (IMC) təbəqəsi boyunca uzanırsa, reflow zamanı IMC çox qalınlaşdı.

Addım 2 - Profilinizi yenidən nəzərdən keçirin:SAC305 üçün likvidusdan yuxarı olan vaxt (TAL) maksimum 60-90 saniyə olmalıdır. TAL-ınız 120 saniyədən çox olarsa, IMC qalınlığı 10µm-dən çox ola bilər (kövrək zona 5µm-dən yuxarı başlayır).

Addım 3 - MOSFET drenaj yastığında temperatur artımını ölçün:İnfraqırmızı kamera ilə tam yükdə pad temperaturunu ölçün. Əgər 110°C-dən çox olarsa, termal dönmə deltası (ΔT) çox böyükdür.

Addım 4 - Tək nöqtəli montajı yoxlayın:Böyük termal yastıqları (DPAK, D2PAK, TO-263) olan güc MOSFET-lərində termal keçidləri olmayan və ya yastığın altında boşluqlar var. Oynaqların rentgenoqrafiyası - yastıq sahəsinin 25% -dən çox boşluqları qəbuledilməzdir.

Tövsiyə olunan düzəlişlər (prioritet sırasına görə):

1. ΔT azaldın:MOSFET yastıqlarını tam yükdə 90°C-dən aşağı saxlamaq üçün soyuducu əlavə edin və ya hava axını yaxşılaşdırın.

2. Termal yollar əlavə edin:Hər bir MOSFET yastığı altında, PCB torpaq müstəvisinə istilik çəkmək üçün 0,3 mm-lik bir sıra (doldurulmuş və qapaqlı) yerləşdirin.

3. Aşağı gümüş ərintisi istifadə edin:SAC305 əvəzinə SAC105-i (1% Ag) nəzərdən keçirin. Gümüşün aşağı tərkibi bir qədər yüksək ərimə nöqtəsi hesabına çevikliyi və termal yorğunluq müqavimətini artırır.

4. MOSFET-ləri yerləşdirin:MOSFET-lərin üzərinə istilik keçirici qablaşdırma qarışığı tətbiq edin. Bu, istilik dövriyyəsi stresini azaldır və istiliyi ötürür.

3-cü sual: Əvvəlcə qurğuşunlu lehimdən istifadə edən motor idarəetmə PCBA-nı təmir etməliyəm. Təmir üçün qurğuşunsuz lehimdən istifadə edə bilərəmmi?

A:Texniki cəhətdən bəli, lakin tövsiyə edilmir. Bunun səbəbi budur:

Problem 1 - Qarışıq metallurgiya:Qurğuşunsuz lehim (SAC305) qalıq qurğuşunlu lehimlə (Sn63/Pb37) yaxşı qarışmır. Yaranan ərinti gözlənilməz bir ərimə nöqtəsinə malikdir (adətən 190 ° C-dən 210 ° C-ə qədər) və çatlamağa meylli zəif, dənəli birləşmələr əmələ gətirir.

Problem 2 - Temperatur ziddiyyəti:Qurğuşunsuz lehimin düzgün axması üçün sizə 370°C-dən 400°C-yə qədər olan lehimləmə dəmir ucu lazımdır. Bu temperatur ola bilər:

PCB yastığını FR4 substratından ayırın

Qonşu komponentləri zədələyin (xüsusilə elektrolitik kondansatörler)

Yaxınlıqdakı plastik bağlayıcıları əridin

Tövsiyə olunan təmir protokolu:

Qurğuşunlu lövhədə qurğuşunsuz istifadə etməlisinizsə:Vakuum lehimləmə stansiyasından istifadə edərək təmir sahəsindən mövcud lehimin 100%-ni çıxarın. Böyütmə altında yoxlayın - hər hansı qalıq qurğuşunlu lehim yeni birləşməni çirkləndirəcək. Sonra aktiv axını ilə 370 ° C-də qurğuşunsuz lehimlə davam edin.

Qərar Matrisi: Mühərrikə Nəzarət PCBA üçün Qurğuşunsuz və Qurğuşunsuz

Lehimləmə seçiminizə rəhbərlik etmək üçün bu cədvəldən istifadə edin.

Tənzimlənən bazarlara göndərilən əksər motor idarəetmə PCBA-ları üçün qurğuşunsuz lehimləmə qanuni olaraq tələb olunur. Bununla belə, qurğuşunsuz ərintilərin maddi xüsusiyyətləri - daha yüksək kövrəklik, daha qalın IMC əmələ gəlməsi, qalay bığ riski - yüksək vibrasiya və istilik dövriyyəsi tətbiqlərində həqiqi etibarlılıq narahatlıqları yaradır.

Məcburi qurğuşunsuz tətbiqlər üçün:

Ən yaxşı nəmləndirmə üçün ENIG səthini istifadə edin

Yenidən axın profilini diqqətlə idarə edin (TAL 60-90 saniyə, pik 245-260°C)

Yüksək kütləli komponentlər üçün qab və ya yapışdırıcı əlavə edin

Qalay bığlarını yumşaltmaq üçün uyğun örtük tətbiq edin

İstisnalar üçün uyğun olan tətbiqlər üçün (avtomobil, 10+ il sənaye, aerokosmik, tibbi):

- Qurğuşunlu lehim (Sn63/Pb37) etibarlılığın qızıl standartı olaraq qalır

- Çeviklik, vibrasiya müqaviməti və onilliklər boyu sahə məlumatlarının birləşməsini əvəz etmək çətindir

Təmir üçün:Orijinal lehim ərintisi ilə uyğunlaşdırın. Qarışıq metallurgiya gözlənilməz, etibarsız birləşmələr yaradır.

Qərar son nəticədə tənzimləyici uyğunluğu sahənin etibarlılığı ilə tarazlaşdırır. Gözlənilən ömrü 3-5 il olan istehlak məhsulları üçün qurğuşunsuz yetkin və etibarlıdır. Təhlükəsizliyi baxımından kritik və ya uzun ömürlü motor idarəetmələri üçün istisnadan istifadə edin və qurğuşunlu lehimdən istifadə edin.
