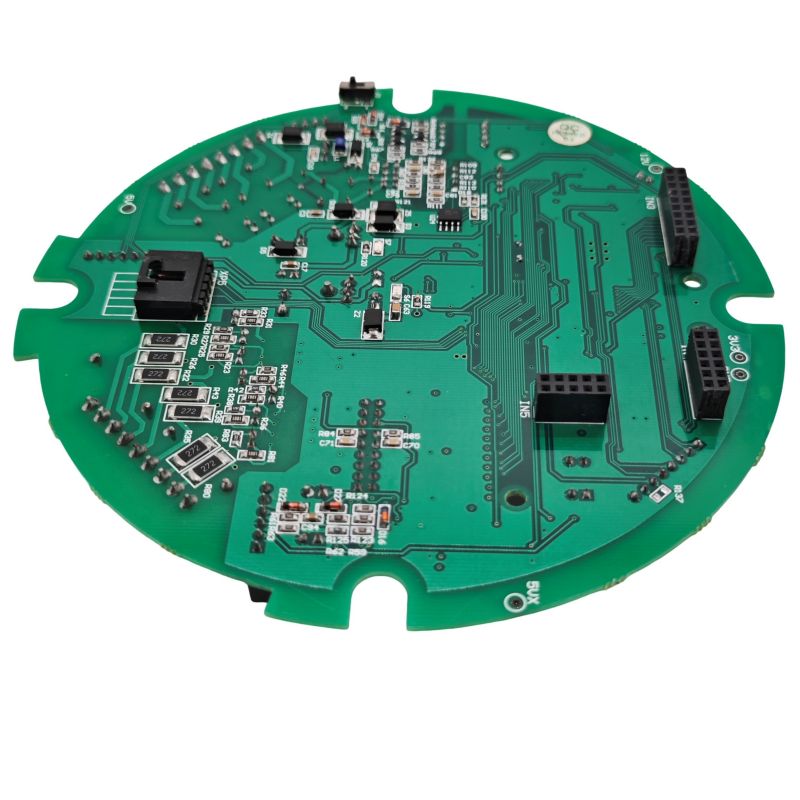

RC servo PCBA

Unixplore Electronics— 20 illik quraşdırılmış sistemlər və PCB dizayn təcrübəsi ilə biz dəfələrlə eyni nasazlıq nümunələrini görmüşük: səs-küylü elektrik xətləri, qeyri-adekvat ayırma və yanlış PWM marşrutu. Servo PCBA həllərimiz peşəkar dizaynerlərin istehsalda həqiqətən istifadə etdiyi mühəndislik spesifikasiyası, tərtibat qaydaları və sınaq metodları ətrafında qurulur.

İstər müstəqil sürücü lövhəsinə, çox kanallı servo nəzarətçiyə və ya daxili servo idarəetmə lövhəsinin dəyişdirilməsinə ehtiyacınız olsun, Unixplore Electronics etibarlı, səs-küydən qorunma təmin edir.PCBAhəm RC hobbi, həm də sənaye robototexnika mühitlərində çıxış edir.

Nə təklif edirik:

• Altium, KiCad və ya seçdiyiniz formatda tam servo PCBA dizaynı (sxematik + layout).
• Funksional sınaq ilə prototipləmə (yük, dalğalanma, istilik hesabatları)
• Komponentlərin alınması və SMT montajı ilə həcmli istehsal
• Dizaynın nəzərdən keçirilməsi və uğursuzluqların təhlili ilə bağlı məsləhət

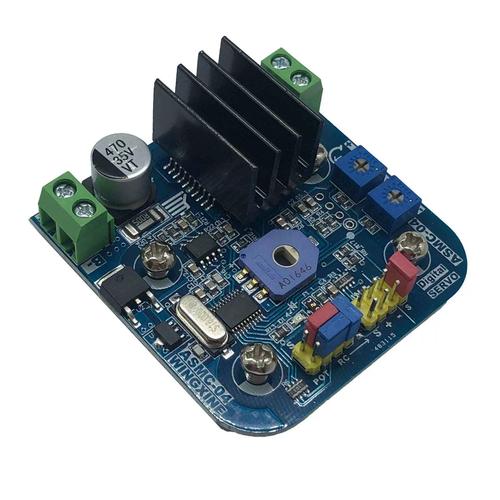

RC Servo PCBA nə etməlidir

RC servo PCBA (istər müstəqil sürücü lövhəsi, istərsə də daxili servo idarəetmə lövhəsi) üç əsas funksiyanı yerinə yetirir:

• PWM siqnalının yaradılması və ya qəbulu:İdarəetmə impulslarını (50Hz-də 1ms-dən 2ms-ə qədər) mövqe əmrlərinə çevirir.
• Güc paylanması:Servo motora və idarəetmə IC-yə təmiz 5V və ya 6V verir.
• Əlaqə Emalı:Mövqeyi yoxlamaq və idarəetmə dövrəsini bağlamaq üçün daxili potensiometri oxuyur.

Yüksək etibarlı dizaynlara həmçinin həddindən artıq yükün aşkarlanması üçün cərəyan algılaması və səs-küydən qorunmaq üçün opto-izolyasiya daxildir.

Əsas Texniki Spesifikasiyalar

Aşağıdakı parametrlər RC servo nəzarət PCBA dizaynları üçün sənaye standartlarını təmsil edir. Bunlar həm xüsusi servo sürücü lövhələrinə, həm də inteqrasiya edilmiş qəbuledici PCBA birləşmələrinə aiddir.

Giriş Gücü Xüsusiyyətləri

Nəzarət Siqnalı Spesifikasiyaları

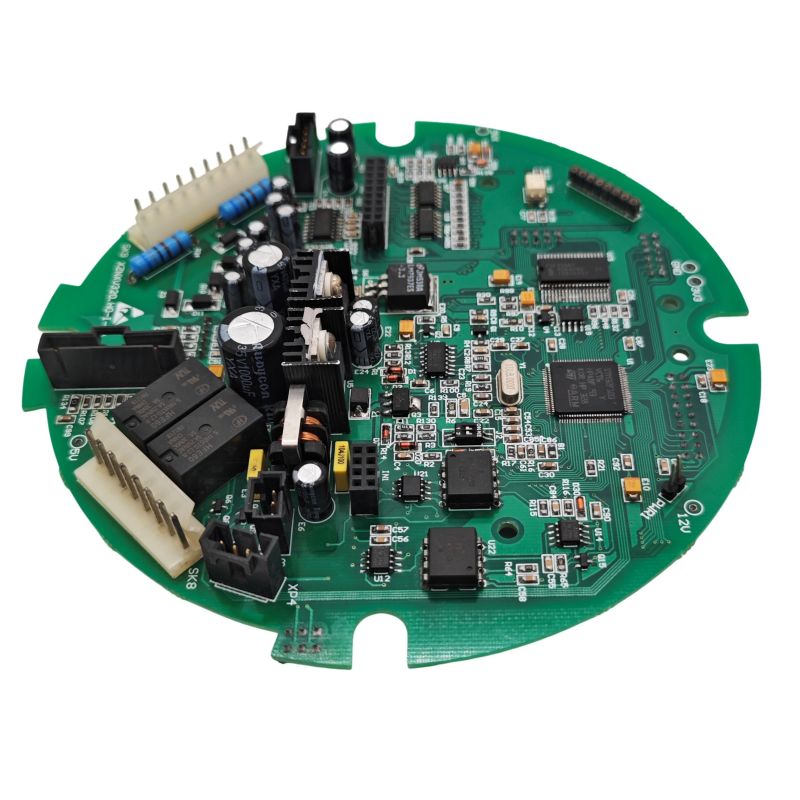

Daxili Servo PCBA Komponentləri (Servo daxilində)

Standart RC servo bu komponentləri olan kiçik bir PCBA ehtiva edir:

RC Servo Etibarlılığı üçün PCBA Layout Qaydaları

Unixplore Electronics-də bilirik ki, əksər RC servo nasazlıqları PCB-dən qaynaqlanır. Təqdim etdiyimiz hər bir dizaynda etibarlı işləməyi təmin etmək üçün bu 8 qaydaya əməl edirik.

1. Gücün paylanması: Ulduz torpaqlama

• Heç vaxt zəncirli torpaq. Hər bir servo torpaq birbaşa enerji təchizatı torpaq nöqtəsinə qayıtmalıdır.
• Ayrı-ayrı güc və siqnal torpaq. Çox servo PCBA dizaynlarında yer müstəvisini bölün və batareya girişinin yaxınlığında bir nöqtədə birləşdirin.
• Güc üçün iz eni: 1,5A davamlı cərəyan üçün 1 oz mis ilə 1,5 mm minimum iz eni istifadə edin.

2. Decoupling Kondansatörün Yerləşdirilməsi

Servo mühərriklər əhəmiyyətli elektrik səsi yaradır. Tipik bir servo 5V təchizatı xəttində 200mV-ə qədər zirvədən zirvəyə qədər səs-küy yarada bilər.

Hər servo konnektor üçün tələb olunan ayırma:

• 100µF - 470µF elektrolitik kondansatör (motorun işə düşməsini idarə edir)
• 100nF keramika kondansatör (yüksək tezlikli səs-küyü süzür)
• Kondansatörləri servo güc sancaqlarından 10 mm məsafədə yerləşdirin

Bütün PCBA üçün toplu tutum: Əsas güc girişinə böyük bir kondansatör (1000µF - 4700µF) əlavə edin. Bu, birdən çox servo eyni vaxtda işə salındıqda qaralmaların qarşısını alır.

3. PWM Siqnal Yönləndirməsi

• PWM izlərini qısa və birbaşa saxlayın. Uzun izlər səs-küy üçün antena rolunu oynayır.
• Elektrik naqillərinə paralel olaraq PWM izlərini işə salmayın. Lazım gələrsə, 90 dərəcə keçiddən istifadə edin.
• PWM çıxış pininə 100Ω - 470Ω seriyalı rezistor əlavə edin. Bu, nasazlıq zamanı cərəyanı məhdudlaşdırır və zəngi azaldır.

4. Servo birləşdiricinin düzülüşü

Standart 3 pinli servo konnektor (siqnal, VCC, torpaq) xüsusi boşluq tələb edir:

• Pin aralığı: 2,54 mm (0,1 düym) və ya 2,7 mm (yüksək sıxlıq)
• Bağlayıcı blok üçün PCB qalınlığı: 1,2 mm - 1,6 mm
• Siqnal pin yeri: Tipik olaraq daxili sancaq (3-dən 2-si)
• Güc ardıcıllığı: GND daxil edilərkən VCC-dən əvvəl qoşulmalıdır

Yüksək sıxlıqlı dizaynlar üçün servo konnektorlar arasında 2,7 mm məsafə etibarlı əlaqələri qoruyarkən kompakt yerləşdirməyə imkan verir.

5. Nəzarət MCU üçün gərginliyin tənzimlənməsi

• Eyni təchizat servoları gücləndirirsə, MCU üçün ayrıca LDO istifadə edin. Servo cərəyan sıçrayışları mikrokontrolleri yenidən qura bilən gərginliyin azalmasına səbəb olur.
• Tövsiyə olunan tənzimləyici: ən azı 200mA tutumu və 1µF giriş/çıxış kondensatorları ilə 5V və ya 3.3V LDO.
• Qoruma diodu: Əks polaritedən qorunmaq üçün girişə 1N4007 və ya Schottky diodunu əlavə edin.

6. Motorda səs-küyün qarşısının alınması (Daxili Servo PCBA Dizaynı üçün)

Servo içərisinə daxil olan PCBA dizayn edirsinizsə, birbaşa motor terminallarında səs-küyün qarşısının alınmasını əlavə edin:

• 100nF keramika kondansatör birbaşa motor terminalları arasında lehimli.
• Əlavə qoruma üçün (200mV-ə qədər səs-küyü azaldır) kondansatör mənfini motor korpusuna qoşun.
• İsteğe bağlı: Həddindən artıq səs-küy mühitləri üçün motor başlıqlarına ferrit muncuqlar əlavə edin.

7. Həddindən artıq yüklənmənin aşkarlanması üçün cari algılama

Təkmil servo PCBA dizaynlarına cari monitorinq daxildir:

• Şunt rezistoru: 0.1Ω - 0.5Ω, 1% dözümlülük - cərəyana mütənasib gərginlik yaradır
• Diferensial gücləndirici: 10-dan 20-ə qədər qazanc - şunt gərginliyini ölçülə bilən səviyyəyə qədər artırır
• ADC girişi: 10 bit minimum — MCU-nu idarə etmək üçün cari məlumatları verir

100mΩ şunt 500mA-da 50mV və 1.5A-da 150mV istehsal edir. 5x qazanc gücləndiricisi ilə bu, 3,3V ADC girişləri üçün uyğun olan 250mV-dən 750mV-ə qədər olur.

8. İzolyasiya və mexaniki mühafizə

Daxili servo PCBA lövhələri fiziki olaraq qorunmalıdır:

• İzolyasiya lenti: Elektrik lentini PCBA və metal servo qutu arasında yerləşdirin. Bu, lehim birləşmələrindən və ya komponent kabellərinin korpusa toxunmasından qısa dövrələrin qarşısını alır.
• Konformal örtük: Xarici və ya yüksək rütubətli tətbiqlər üçün korroziyanın qarşısını almaq üçün akril konformal örtük əlavə edin.

Nəzarət Siqnalının Yaradılması (MCU Kodu Mülahizələri)

Düzgün PWM istehsalı titrəməsiz işləmə üçün vacibdir. Budur əsas parametrlər:

PWM Konfiqurasiyası

MCU Kod Nümunəsi Pseudocode

// 1500µs nəbz üçün iş dövrünü hesablayın
    // PWM müddəti = 20ms, saat = 1MHz prescaler qəbul edir

    pulse_width_us = 1500
    period_counts = 20000 // mikrosaniyələrdə 20ms
    vəzifə_sayları = pulse_width_us
    təyin_pwm_vəzifə(vəzifə_sayları)

Test edərkən, PWM siqnalını yoxlamaq üçün osiloskopdan istifadə edin. Nəbzin düşən kənarı vəziyyəti oxumaq üçün servonu işə salır.

Ümumi uğursuzluq rejimləri və düzəlişləri

Güc dəyişdirmə ilə bağlı vacib qeyd:Onu söndürmək üçün heç vaxt servo yer xəttini dəyişməyin. Torpaq açıldıqda, servo hələ də PWM siqnal xətti və ya digər yollar vasitəsilə enerji ala bilər, nəticədə 3.2V aşağı gərginlik əməliyyatı və qeyri-sabit davranış. Həmişə P-kanal MOSFET və ya rele istifadə edərək VCC xəttini dəyişdirin.

RC Servo PCBA tez-tez verilən suallar

Aşağıda robot mühəndisləri və RC sistem dizaynerlərindən tez-tez aldığımız üç texniki sual var.

1-ci sual: ESP32 və ya Arduino ilə xüsusi PCBA-dan idarə etdiyim zaman servolarım niyə təsadüfi şəkildə bükülür?

A:Güc səsi ilə bağlı probleminiz var, demək olar ki, şübhəsiz. Unixplore Electronics-də tövsiyə etdiyimiz diaqnostika ardıcıllığı budur:

Addım 1— Enerji təchizatını osiloskopla yoxlayın: Servo hərəkət edərkən 5V xəttini birbaşa servo konnektorda ölçün. Əgər 200 mV-dən çox dalğalanma (zirvədən zirvəyə) görürsünüzsə, decoupling qeyri-kafidir.

Addım 2— Kütləvi tutum əlavə edin: 1000µF-dən 4700µF-ə qədər elektrolitik kondensatoru güc giriş terminallarına yerləşdirin. Servo mühərriklər hərəkətə başladıqda yüksək başlanğıc cərəyanları çəkirlər (3–10 × işləyən cərəyan). Kütləvi tutum olmadan, gərginlik 4V-dən aşağı enir, bu da idarəetmə IC-nin sıfırlanmasına və ya qeyri-sabit davranmasına səbəb olur.

Addım 3— MCU gücünü servo gücündən ayırın: Ən pis dizaynlar MCU və servoları eyni gərginlik tənzimləyicisindən idarə edir. İki ayrı tənzimləyicidən istifadə edin:

• MCU və məntiq üçün bir 5V/500mA LDO.
• Servolar üçün ayrıca 5V/3A təchizatı (və ya birbaşa batareya bağlantısı).

Addım 4— Hər bir servo konnektorda ayırma əlavə edin: 100µF elektrolitik və 100nF keramika kondansatörünü birbaşa hər bir servo konnektorun VCC və GND sancaqlarına yerləşdirin. Keramika kondansatör motor fırçalarından yüksək tezlikli səs-küyü süzür; elektrolitik aşağı tezlikli cərəyan sıçrayışlarını idarə edir.

Addım 5— PWM siqnal keyfiyyətinizi yoxlayın: PWM pininə baxmaq üçün osiloskopdan istifadə edin. Yüksələn və ya enən kənarlarda zəng (aşmaq) görürsünüzsə, MCU pininə 100Ω seriyalı rezistor əlavə edin. Bu, siqnalı azaldır və yanlış tetiklemenin qarşısını alır.

Alt xətt:Servo jitter problemlərinin 90%-i kodla bağlı deyil, güclə bağlıdır. Əvvəlcə enerji paylanmasını düzəldin.

2-ci sual: Çoxlu servoları (8-dən 16-a qədər) idarə edən PCBA-nı necə dizayn edə bilərəm?

A:Bu ehtiyatlı enerji büdcəsi və plan planlaması tələb edir. Budur 16 kanallı servo nəzarətçi PCBA üçün mühəndislik yanaşması.

Addım 1- Ümumi güc tələblərini hesablayın:

• Hər bir standart servo normal işləmə zamanı 200mA-dan 500mA-a qədər çəkir.
• Pik dayanma cərəyanı hər servo üçün 1,5A ilə 3A-a çata bilər.
• 16 servo üçün: 16 × 1.5A = 24A pik potensial cəlb.

Addım 2- Enerji paylanmasının layihələndirilməsi:

• Əsas güc girişi: Minimum 30A üçün qiymətləndirilmiş 5V - 6V təchizatı istifadə edin.
• Giriş konnektoru: XT60 və ya vida terminalı (kiçik 2 pinli başlıq deyil).
• Əsas güc izləri: 2 oz mis ilə 8 mm-dən 10 mm-ə qədər genişlik və ya 2-ci qatda xüsusi güc təyyarəsindən istifadə edin.
• Şinlər: 15A-dan yuxarı cərəyanlar üçün mis şinlər əlavə edin və ya xarici naqillərdən istifadə edin.

Addım 3— Enerjinin mərhələli paylanmasının həyata keçirilməsi:

• Qalın güc izlərini (5mm+) mərkəzi paylama nöqtəsinə istiqamətləndirin.
• Bu nöqtədən etibarən hər bir servo konnektora fərdi 1,5 mm izlər aparın.
• Hər bir servo konnektora 470µF kondansatör əlavə edin (girişdə yalnız bir böyük qapaq deyil, paylanmış tutum).

Addım 4— Siqnal xətləri üçün opto-izolyasiyadan istifadə edin (qabaqcıl):

• Sənaye və ya yüksək səs-küy mühitləri üçün optokuplörlərdən (məsələn, 4N35 və ya PC817) istifadə edərək PWM siqnallarını təcrid edin.
• Bu, motor səs-küyünün yenidən MCU-ya qoşulmasının və sıfırlamalara səbəb olmasının qarşısını alır.
• İzolyasiya edilmiş dizaynlar ayrı güc sahələri tələb edir (MCU tərəfi və servo tərəfi).

Addım 5— Cari məhdudlaşdırıcı və ya yumşaq başlanğıc əlavə edin:

• Servo gücünü 10 ms-dən 50 ms-ə qədər artırmaq üçün yumşaq başlanğıc dövrə ilə MOSFET istifadə edin.
• Bu, bütün 16 servodan gələn ilkin hücumun təchizatın dağılmasının qarşısını alır.
• Alternativ olaraq, servoları ardıcıl olaraq gücləndirin (hər biri arasında 5 ms gecikmə).

Addım 6— 16+ kanal üçün PCB qat yığını tövsiyəsi:

• Layer 1: Siqnal (PWM, rəy)
• Qat 2: Yer müstəvisi (bərk tökmə)
• Layer 3: Güc təyyarəsi (5V və ya Vservo)
• Layer 4: Siqnal və ya ikinci dərəcəli torpaq

Bu yığın loop sahəsini minimuma endirir və kanallar arasında EMI-ni azaldır.

S3: Fərqli servo markalar (Futaba, Hitec, Spektrum, ümumi) üçün eyni PCBA dizaynından istifadə edə bilərəmmi?

A:Bəli, üç vacib uyğunluq mülahizələri ilə.

Mülahizə 1— PWM siqnal standartları ardıcıldır: Bütün RC servoları 1ms-dən 2ms-ə qədər impulslarla eyni 50Hz PWM standartından istifadə edir. PCBA-nın PWM nəsil məntiqi universal işləyir.

Mülahizə 2— Güc tələbləri əhəmiyyətli dərəcədə dəyişir:

Sizin PCBA istifadə etmək istədiyiniz ən yüksək cərəyan servo üçün nəzərdə tutulmalıdır. Əksər standart və yüksək torklu servoları əhatə etmək üçün kanal başına 2A davamlı və 5A pik üçün dizayn.

Mülahizə 3— Bağlayıcı uyğunluğu:

• Əksər servolar 2,54 mm (0,1 düym) məsafəyə malik standart 3 pinli qadın başlıqdan istifadə edir.
• Siqnal pin yeri markaya görə dəyişir:
  • Futaba: Siqnal ən daxili pindir (pin 2)
  • Hitec və Spektrum: Siqnal modeldən asılı olaraq pin 1 və ya pin 3-dür
• PCBA-nızı aydın şəkildə işarələnmiş pinoutlarla (S, +, –) dizayn edin. İstənilən servonun birbaşa qoşula bilməsi üçün 3 pinli kişi başlıqdan (standart servo uzatma kabeli kimi) istifadə edin.

Mülahizə 4— Daxili servo PCBA (servonun daxilində) dəyişdirilə bilməz: Əgər siz servo korpusun içərisinə daxil olan daxili PCBA-nı layihələndirirsinizsə (orijinal idarəetmə lövhəsini əvəz etməklə), bu, brendə xasdır. Fərqli servolar fərqlidir:

• Potensiometr müqavimət dəyərləri (5kΩ vs 10kΩ)
• Motor ölçüləri və cari reytinqlər
• Mexanik montaj deşiklərinin yerləri
• Kassa ölçüləri

Daxili PCBA dizaynı üçün orijinalı tərsinə çevirin və ya həmin dəqiq servo modeli üçün ətraflı spesifikasiyalar əldə edin. Xarici sürücü PCBA dizaynları (standart servo konnektorlara qoşulan lövhə) üçün uyğunluq bütün əsas RC markalarında əladır.

RC Servo PCBA-nızın sınaqdan keçirilməsi

İstehsal üçün dizaynı təsdiq etməzdən əvvəl bu beş sınaqdan keçin:

Xülasə: Etibarlı RC Servo PCBA dizaynı

Güclü RC servo PCBA beş mühəndislik qərarı ilə müəyyən edilir:

1. Adekvat toplu tutum(1000µF - 4700µF) əsas güc girişində.
2. Ayrı-ayrı güc domenləriMCU (LDO tənzimlənir) və servolar (birbaşa batareya və ya yüksək cərəyan tənzimləyicisi) üçün.
3. Ulduz torpaqlamaayrı güc və siqnal torpaq qayıdışları ilə.
4. Kondensatorların ayrılmasıhər servo konnektorda (100µF elektrolitik + 100nF keramika).
5. Düzgün PWM siqnal kondisioneriseriyalı rezistorlar və qısa izlərlə.

Çox servo dizaynlar (8+ kanal) üçün xüsusi güc və yer təyyarələri olan 4 qatlı PCB istifadə edin. Daxili servo PCBA dizaynları üçün korpusun qısalmasının qarşısını almaq üçün mühərrikin səs-küyünün qarşısının alınması (motor terminalları arasında 100nF) və izolyasiya lenti əlavə edin. Bu təcrübələr ardıcıl olaraq həm RC, həm də robototexnika tətbiqlərində titrəməsiz əməliyyat və uzunmüddətli etibarlılıq təmin edir.
