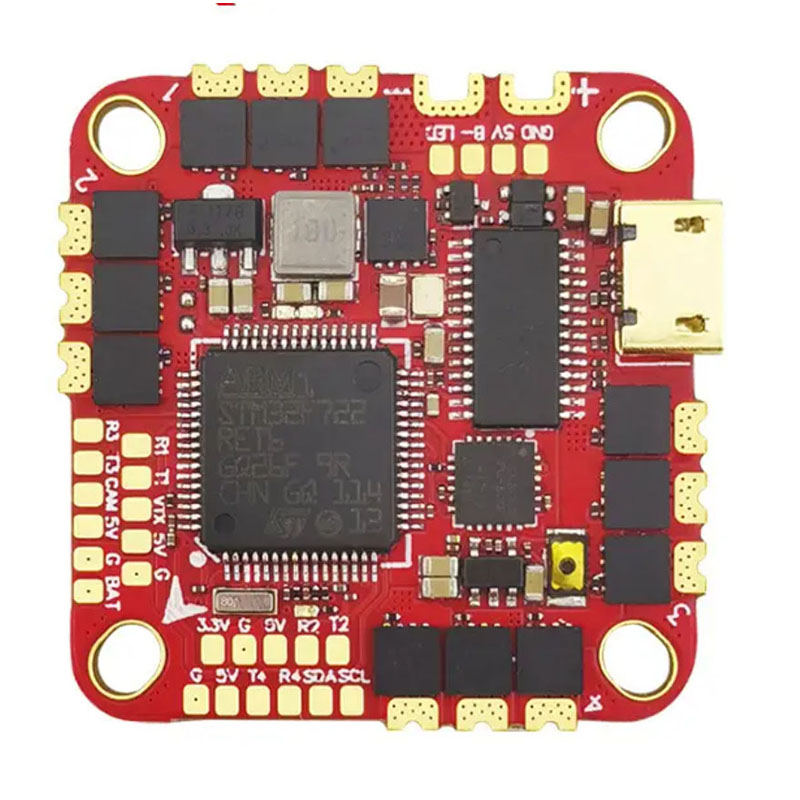

BMS PCBA nə etməlidir

BMS PCBA litium hüceyrələrinə nəzarət edir, qoruyur və tarazlaşdırır. Dörd funksiya müzakirə olunmur:
Həddindən artıq gərginlikdən qorunma (OVP): Hüceyrə başına 4,25V (Li-ion) ilə yükü kəsin.
Aşağı Gərginlikdən Mühafizə (UVP): Hüceyrə başına 2,5V-dən 3,0V-dək boşalmanı kəsin.
Həddindən artıq cərəyandan qorunma (OCP): Qısa qapanma üçün sürətli səfər (µs diapazonu).
Hüceyrə balansı: Serial xanalar arasında passiv və ya aktiv bərabərləşdirmə.
Bunlardan hər hansı birinin əldən çıxması yığıncağı məsuliyyətə çevirir.

Əsas Texniki Parametrlər

Aşağıdakı dəyərlər təhlükəsiz əməliyyat üçün sənaye minimumlarını əks etdirir. Həmişə avtomobil və ya stasionar saxlama üçün bunları aşın.

Gərginlik və Cari Qiymətlər

Qoruma Səyahət Nöqtələri (Li-Ion üçün Hüceyrə Başına)

Sakit cərəyan (Yuxu rejimi)

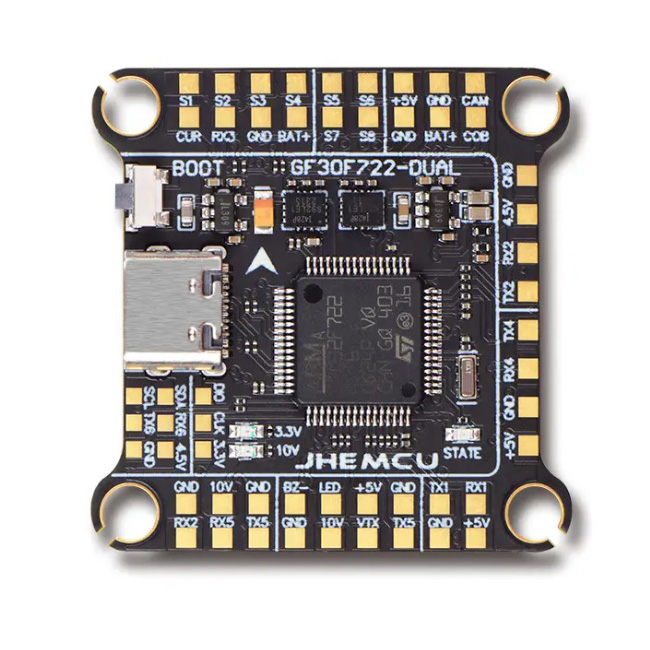

Etibarlılıq üçün PCBA Layout Qaydaları

Əksər BMS uğursuzluqları IC-lərdə deyil, PCB-də baş verir. Bu 12 qaydaya əməl edin.

Cell Gərginlikləri üçün Kelvin Sense İzləri

Hüceyrə hissi izlərini heç vaxt yüksək cərəyan yollarından keçirməyin.
Hər bir hüceyrə kranı üçün birləşdiricidən birbaşa AFE (Analoq Ön End) pininə xüsusi bir iz (0,2 mm-dən 0,3 mm) tələb olunur.
Budaqlanma yoxdur: Hüceyrələr arasında hiss izlərini paylaşmayın.

Yüksək Cərəyan Yolunun Dizaynı

Mis çəkisi: 20A - 50A üçün minimum 2 unsiya. 50A - 100A üçün 4 oz.
Paralel təbəqələr: 60A-dan yuxarı cərəyanlar üçün paralel olaraq bir neçə təbəqədən istifadə edin.
Lehim maskasının açılması: Kəsicini artırmaq üçün misi çıxarın və əlavə lehim əlavə edin. Bu, müqaviməti 30% -dən 40% -ə qədər azaldır.

Hiss Rezistorunun Yerləşdirilməsi

Dörd telli (Kelvin) əlaqə: Seks rezistorunun yastiqciqlarından xüsusi gərginlik algılama izləri olmalıdır.
Yerləşdirmə: AFE diferensial giriş sancaqlarının 10 mm daxilində.
İz uyğunluğu: Cari ölçü dəqiqliyi üçün hiss izləri bərabər uzunluqda və paralel olmalıdır.

FETs üçün Termal İdarəetmə

Mis sahəsi: Hər bir MOSFET drenaj yastığı üçün 300mm² - 500mm² mis müstəvi tələb olunur.
Termal kanallar:                                                                                                                                                                     .
Doldurma yolu ilə: Lehimləmə etibarlılığı üçün doldurulmuş və qapalı borular məcburidir.

Gərginlik İzolyasiyası üçün Komponent Aralığı

Yer müstəvisinin parçalanması

Yüksək cərəyanlı torpaq (güc yolu): Qalın izlər, parçalanma yoxdur.
Aşağı cərəyanlı analoq torpaq (AFE, mənada): Batareyanın mənfi terminalına ulduzla qoşulun.
Qoşulma nöqtəsi: Seks rezistorunun yaxınlığında bir nöqtədə analoq və güc zəmini birləşdirin.

Komponent Seçiminin Yoxlama Siyahısı

Etibarlı BMS PCBA doğru materiallar siyahısı ilə başlayır.

Analoq Front End (AFE)

Tövsiyə olunan AFE ailələri: Texas Instruments BQ769x2 (16S-ə qədər), Analoq Cihazlar LTC681x (yüksək gərginlik), NXP MC33771C (avtomobil).

Güclü MOSFETlər

Gərginlik reytinqi: Ən azı 1,5x maksimum paket gərginliyi. 16S Li-ion (maks. 67V) üçün 100V FET-lərdən istifadə edin.
Cari reytinq: 100°C keçid temperaturunda 2x davamlı axıdma cərəyanı.
Paralel FETs: 100A+ üçün paralel olaraq 4-8 FET istifadə edin. Qapı izləri eyni vaxtda keçid təmin etmək üçün bərabər uzunluqda olmalıdır.

Cari Sensor Rezistoru

Etibarlılıq üçün passiv komponentlər

Kondansatörler: Yalnız X7R və ya X5R dielektrik. AFE sancaqlarının yanında heç vaxt Y5V və ya Z5U istifadə etməyin.
Hiss girişləri üçün rezistorlar: hər bir hüceyrə hissetmə xəttində 1kΩ - 10kΩ seriyalı rezistorlar. Arızalar zamanı cərəyanı məhdudlaşdırır.
TVS diodları: Hər bir hüceyrə girişində iki istiqamətli 5V - 6V. AFE-ni ESD və tel qoşqunun sıçrayışlarından qoruyur.

İstehsal və Yoxlama Tələbləri

Bu addımlara məhəl qoyulmazsa, yaxşı dizayn edilmiş BMS PCBA montajda uğursuz olur.

BMS PCBA Tez-tez verilən suallar

Aşağıda mühəndislər və akkumulyator yığanların üç texniki sualı var.

S1: Niyə mənim BMS PCBA normal mühərrik işə salındıqda yalançı həddindən artıq cərəyan mühafizəsini işə salır?
Cavab: Həddindən artıq sürətli OCP filtri ilə birləşmiş başlanğıc cari probleminiz var. Budur mühəndislik düzəlişi:
Əksər BMS AFE-lərində konfiqurasiya edilə bilən həddindən artıq cərəyandan qorunma gecikməsi var (adətən 100µs-dən 1ms-ə qədər). Mühərrikin işə salınması (xüsusilə fırçasız DC mühərrikləri) 1ms-dən 5ms-ə qədər 5x - 8x nominal cərəyan çəkir.
Addım 1 - Həqiqi başlanğıcı ölçün: Seks rezistoru üzərində cərəyan zondu olan osiloskopdan istifadə edin. Ən pis işə salınma zamanı pik cərəyanı və müddəti qeyd edin (soyuq mühərrik, aşağı batareya).
Addım 2 - AFE registrlərini tənzimləyin: Həddindən artıq cərəyan gecikməsini 2 ms-dən 5 ms-ə qədər artırın. Qısaqapanma gecikməsini 100µs-də saxlayın (bu, ölü şortlardan qoruyur).
Addım 3 - Avadanlıq filtrinin tənzimlənməsi: AFE cari hiss pinləri arasına 100nF kondansatör əlavə edin. Bu, çox qısa sünbüllərə məhəl qoymayan 10µs-dən 20µs-ə qədər RC filtri yaradır.
Addım 4 - Əgər hələ də işə düşürsə: Seks rezistorunuz çox böyükdür. 2mΩ rezistor 100A-da 200mV istehsal edir. Həddindən artıq cərəyan müqayisə cihazı işə düşməzdən əvvəl baş boşluğunu artırmaq üçün 1mΩ və ya 0.5mΩ-a keçin.
Xəbərdarlıq: OKP-ni söndürməyin. Yalançı səfərlər qıcıqlandırır. Yanğın daimidir.

S2: 16S LiFePO4 paketini 200Ah hüceyrələri ilə balanslaşdıran BMS PCBA-nı necə dizayn edə bilərəm?
Cavab: Standart inteqrasiya olunmuş balanslaşdırıcı FET-lər (50mA - 100mA) 200Ah hüceyrələrini balanslaşdırmaq üçün 80-160 saat çəkəcək. Bu yararsızdır. Xarici passiv balanslaşdırma və ya aktiv balanslaşdırma lazımdır.
Variant A - Xarici Passiv Balanslaşdırma (Səmərəli):
Xarici balanslaşdırıcı FET-lərə nəzarət edən AFE-dən istifadə edin (məsələn, xarici N-kanallı FET-lərlə BQ76952).
Hər hüceyrə üçün komponent seçimi:
Balanslaşdırıcı rezistor: 10Ω - 22Ω, 5W - 10W (metal oksidi və ya tel sarması).
Balanslaşdırma FET: 60V, 5A, Rds(on) < 50mΩ.
Balans cərəyanı: 200mA - 500mA. (3.3V hüceyrə = 330mA-da 10Ω rezistordan istifadə etməklə.)
PCB istilik tələbi: Hər bir rezistor 1W-dən 1.5W-a qədər enerji sərf edir. Bir rezistor üçün 500 mm² mis sahəsi tələb olunur.
Seçim B - Aktiv Balanslaşdırma (Yüksək Performans):
Aktiv balanslaşdırıcı IC istifadə edin (məsələn, Analog Devices LTC3300 və ya Texas Instruments BQ79616).
Topologiya: Kapasitiv və ya transformator əsaslı.
Balans cərəyanı: hüceyrə başına 1A-dan 5A-a qədər.
Səmərəlilik: 85% - 92%.
PCB mürəkkəbliyi: 6-8 təbəqə, hüceyrələr arasında diqqətli izolyasiya tələb olunur.
200Ah hüceyrələr üçün tövsiyə: 300mA ilə 500mA arasında xarici passiv balanslaşdırmadan istifadə edin. Balanslaşdırıcı rezistor massivinə soyuducu əlavə edin. Aktiv balanslaşdırma yalnız dövrün ömrü kritik olduqda və büdcə 2 dəfə daha yüksək PCBA dəyərinə imkan verir.

3-cü sual: BMS PCBA istehsal üçün təsdiq etməzdən əvvəl hansı testlərdən keçməlidir?
A: Beş test tələb edin. Heç birini atlamayın.
