Torpaqlama tələlərindən və vida zibillərindən qaçınmaq: Yüksək Etibarlı Motor İdarəetmə PCBA-ları üçün Dizayn Təlimatları

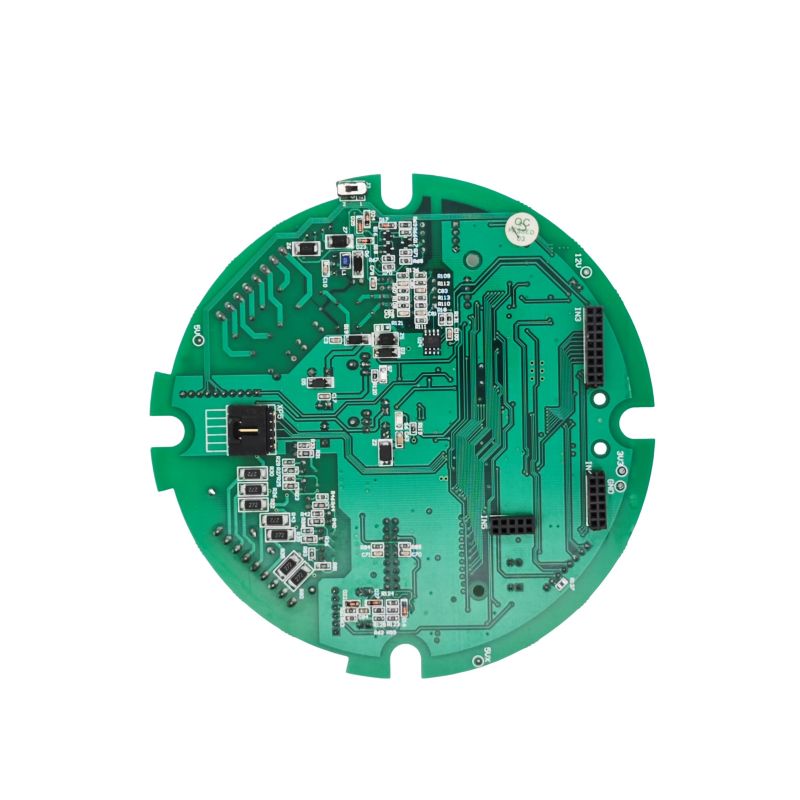

Motor İdarəetmə PCBA (Printed Circuit Board Assembly) sənaye avtomatlaşdırmasında, robot texnikasında, yeni enerji daşıyıcılarında və ağıllı məişət cihazlarında dəqiq hərəkətə nəzarətin əsas təminatçısıdır. Bu praktiki bələdçi arxitektura seçimi, PCB tərtibatı, montaj və yoxlanış üzrə əsas fikirləri birləşdirir, mühəndislərə və məhsul menecerlərinə ümumi tələlərdən qaçmağa və prototipdən yüksək həcmli istehsala rəvan keçidi təmin etməyə kömək edir.

1. Dizayn Mərhələsi: Memarlıq və Komponent Seçimi

1.1 Fərdi və Standart Həllər

Layihənin başlanğıcında fərdi PCBA və ya hazır standart modulun qəbul edilməsini qiymətləndirin. Xüsusi PCBA daha yüksək ilkin NRE (Təkrarlanan Mühəndislik) xərclərinə səbəb olsa da, o, BLDC, stepper və ya servo kimi xüsusi motor növləri və dəqiq performans hədəfləri (məsələn, ±0,5% daxilində sürət/fırlanma anı dəqiqliyi) üçün optimallaşdırmağa imkan verir. Xüsusi həllər, həmçinin yüksək sistem inteqrasiyası səmərəliliyi (çox vaxt 95%-dən çox) və çətin iş şəraitində uzunmüddətli etibarlılıq təklif edir.

1.2 Əsas Çipset və Topologiya Seçimi

• Prosessor: Xüsusi motor idarəetmə periferiyaları olan 32 bitlik MCU (məsələn, ARM Cortex-M4 nüvəsi) real vaxt reaksiyası ilə Sahəyə Yönlü Nəzarət (FOC) kimi intensiv hesablama alqoritmlərini idarə etmək üçün şiddətlə tövsiyə olunur.

• Sürücü və Güc Mərhələsi:

• Yüksək inteqrasiyalı dizaynlar üçün qapı sürücülərini və güc FET-lərini birləşdirən tam inteqrasiya olunmuş BLDC sürücü IC-lərini (məsələn, TI MCF831xC seriyası) seçin. Bu, xarici dövrəni sadələşdirir, lakin ehtiyatla ayrılmağı tələb edir - sabit işləməyi təmin etmək üçün verilənlər cədvəlinə ən azı beş kritik kondansatör (VM-PGND, CPH-CPL və s.) yerləşdirilməlidir.

• Yüksək güclü tətbiqlər üçün (məsələn, >50A) xüsusi qapı sürücüləri ilə diskret MOSFET/IGBT-lərə üstünlük verilir. Daha yüksək keçid tezliklərinə və azaldılmış itkilərə nail olmaq üçün geniş diapazonlu cihazları (SiC və ya GaN) nəzərdən keçirin.

2. PCB Layout: Səs-küyün qarşısının alınması və Termal İdarəetmə Sənəti

Mühərrik idarəetmə lövhəsi mahiyyət etibarilə qarışıq siqnal və güc tələb edən birləşmədir. Zəif layout SMM uğursuzluqlarının və sahənin qaytarılmasının əsas səbəbidir.

2.1 Dövrəni Bölmə və Torpaqlama Strategiyası (Kritik)

Qızıl Qayda: Elektrik zəmini siqnal zəminindən fiziki olaraq təcrid edin.

• Zonalaşdırma: PCB-ni üç fərqli bölgəyə bölün:

• Səs-küy zonası: Güc çeviricisi, rölelər və qapı sürücüsü döngələri.

• Rəqəmsal Zona: MCU, rabitə interfeysləri (CAN, UART, SPI).

• Analoq Zona: cərəyan/gərginlik təyini, kodlayıcı/resolver girişləri. Yüksək tezlikli PWM izlərini həssas analoq rəy yollarından uzaq tutun.

• Torpaqlamanın həyata keçirilməsi:

• Tək nöqtəli torpaqlama və ya bölünmüş yer müstəvisi yanaşmasını qəbul edin.

• Rəqəmsal və analoq əsasları ADC istinad pininin yaxınlığında bir nöqtədə birləşdirin.

• Güc zəmini (səs-küylü) təcrid edin və onu aşağı empedanslı yol vasitəsilə sistemin ulduz-yer nöqtəsinə birləşdirin, böyük keçici cərəyanların idarəetmə siqnallarını pozmasının qarşısını alın.

• Yığma Tövsiyyəsi: Büdcə imkan verdiyi zaman 4 qatlı lövhə idealdır. Aşağı endüktanslı qayıdış yolları və özünəməxsus qoruyucu təmin etmək üçün əsas komponent tərəfinə bitişik xüsusi torpaq qatlarından istifadə edin. 2 qatlı dizaynlar üçün geniş torpaq daşqınlarından istifadə edin və güc izlərini mümkün qədər qısa və geniş saxlayın.

2.2 Güc döngələri və istilik yayılması

• İzin eni və döngə sahəsi: DC şin və üç fazalı çıxış izləri yüksək di/dt-yə tab gətirmək üçün qısa və geniş olmalıdır. Gate-drive siqnal cütləri parazitar endüktansı minimuma endirmək üçün müvafiq MOSFET mənbə terminallarına paralel və yaxın işləməlidir.

• Termal İdarəetmə: İstiliyi enerji cihazlarından daxili mis müstəvilərə və ya alt qat soyuducu yastıqlarına səmərəli şəkildə ötürmək üçün termal kanallardan istifadə edin. Yardımçı soyuducu əlavəni işə salmaq üçün yüksək cərəyan yollarına lehim maskası deliklərini (misa məruz qalmış) tətbiq edin.

3. Quraşdırma və İstehsalat: Gözdən Çıxılmamış Kritik Detallar

3.1 BOM Planlaşdırmasında Təchizat Zəncirinin Dayanıqlığı

BOM (Materiallar Hesabatı) yekunlaşdırmadan əvvəl, MCU və rabitə ötürücüləri kimi uzunmüddətli məhsullar üçün tədarük riskinin qiymətləndirilməsini həyata keçirin. Mümkünsə, tək mənbəli təchizatçının kəsilməsi nəticəsində istehsal dayandırılmasının qarşısını almaq üçün düzəndə pin-uyğun alternativ izləri ehtiyatda saxlayın.

3.2 Vida bərkidilməsinin təmizliyi (tez-tez rast gəlinən, lakin nəzərə alınmayan nasazlıq rejimi)

Motor tənzimləyicisi PCBA montajı zamanı vintlər vasitəsilə daşınan metal zibil qısa qapanmalara və izolyasiyanın pozulmasına səbəb olan gizli öldürücüdür.

• Risk: Vibrasiyalı vintli qidalandırıcılardan gələn metal hissəciklər yüksək sıxlıqlı IC sancaqlarına və ya bitişik izlər arasına düşə bilər ki, bu da enerjini işə saldıqda fasilələrlə nasazlıqlara və ya dərhal qısa qapanmalara səbəb olur.

• Qarşı tədbirlər:

• Sürtünmə nəticəsində yaranan hissəciklərin əmələ gəlməsini minimuma endirmək üçün ənənəvi vibrasiyalı qab qidalandırıcılarını addım tipli qidalandırıcılarla əvəz edin.

• Bərkitmə addımından dərhal əvvəl vakuumlu toz təmizləyici stansiyanı tətbiq edin.

• Az fırlanma (üzən) və ya ipin soyulmasının qarşısını almaq üçün real vaxt fırlanma anı və bucaq monitorinqi ilə ağıllı elektrik tornavidalardan istifadə edin.

4. Sınaq və Təsdiqləmə: "Bu Fırlanırmı?"

1. Funksional Test (FCT): Yüklənmiş şəraitdə həddindən artıq cərəyan və həddindən artıq temperaturdan qorunmanın cavab müddətini yoxlayın - məsələn, sürücünün bağlanmasının <10µs ərzində işə salınmasını təmin edin. Həmçinin gərginlik enmələri zamanı dinamik gücün azaldılması məntiqini təsdiq edin.

2. Elektromaqnit Uyğunluğu (EMC) İlkin Uyğunluq: Keçirilmiş və şüalanan emissiyalar (CE/RE) ümumi ağrı nöqtələridir. Arızalar baş verərsə, əvvəlcə düzgün qiymətləndirilmiş TVS diodunun və ümumi rejimli boğucunun güc girişinə yerləşdirilib-yerləşdirilmədiyini yoxlayın və qapı rezistorlarını tənzimləməklə PWM keçid sürətini optimallaşdırın.

3. Uzunmüddətli Etibarlılıq: Maksimum ətraf mühit temperaturu altında lehim birləşməsinin bütövlüyünü və komponentin azalmasını yoxlamaq üçün termal velosiped və fasiləsiz işləmə testlərini həyata keçirin.

Etibarlı dizaynMotor İdarəetmə PCBAelektrik performansı, termodinamika və elektromaqnit uyğunluğu arasında əsas etibarilə üçbucaqlı bir mübadilədir. Hər bir qərar - aydın dövrə bölməsindən və nizamlı torpaqlamadan tutmuş ciddi montaj təmizliyinə nəzarətə qədər - çətin sənaye mühitlərində məhsulun uzunmüddətli dayanıqlığını müəyyən edir. Bu təlimatda qeyd olunan strategiyaları həyata keçirməklə siz uğursuzluq dərəcələrini əhəmiyyətli dərəcədə azalda, inkişaf dövrlərini qısalda və motor idarəetmə sisteminizin ümumi möhkəmliyini artıra bilərsiniz.
