Oyun Konsolu PCBA-nın mənimsənilməsi: Tam Mühəndislik Yolu

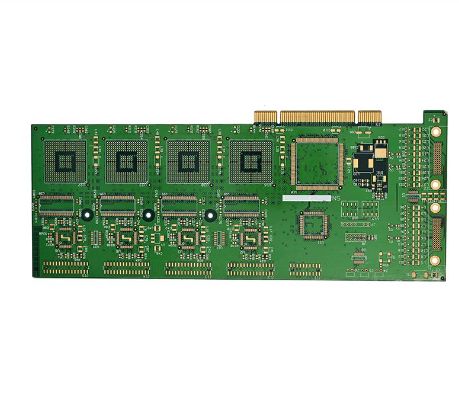

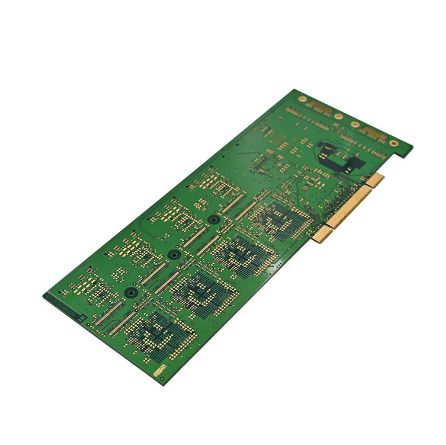

Oyun konsolunun PCBA (Printed Circuit Board Assembly) onun “ürəyi”dir – o, prosessoru, yaddaşı, displey sürücülərini və bütün periferik interfeysləri daşıyır. İstər retro əl cihazı, istərsə də müasir portativ oyun cihazı qurursunuz, bu bələdçi bütün prosesdə sizə yol göstərir.

Əvvəlcə planlaşdırın: Oyun Konsolunuzu müəyyənləşdirin

Bir lehimləmə dəmiri götürməzdən əvvəl planlaşdırmağa vaxt ayırmaq sizi yolda bir çox baş ağrısından xilas edəcək.

1. Məqsədlərinizi və Əsas Xüsusiyyətlərinizi Müəyyən edin

Hansı oyun konsolu qurmaq istədiyinizi dəqiq düşünün:

• Retro Stil: 8-bit və ya 16-bit təqlid edilmiş oyunları idarə edir, aşağı performans tələbi, yeni başlayanlar üçün əladır. Tipik bir nümunə, 128×64 OLED ekranı idarə edən 16MHz ATmega32u4 istifadə edən Arduboy-a uyğun cihazdır.

• Müasir Stil: Linux ilə işləyir, PSP və ya daha yüksək səviyyəli sistemləri təqlid edir. Bunun üçün daha güclü nüvə tələb olunur – məsələn, 7 düymlük IPS displeyi olan Raspberry Pi 3B+, üstəgəl xüsusi güc idarəetməsi və genişləndirmə düymələri lövhələri.

2. Əsas Komponentləri seçin

Budur a üçün tipik bir material siyahısıoyun konsolu PCBA:

Pro İpucu: Düzgün əlaqə qura bilmələrini təmin etmək üçün bütün komponentlərdə həmişə gərginlik və məntiq səviyyələrini (3.3V və 5V) yoxlayın.

Dövrə Dizaynı və Prototipləşdirmə

Planlaşdırma tamamlandıqdan sonra siz PCBA inkişafının əsasına - dizayn və istehsala keçirsiniz.

1. Sxematik və PCB Layout

Aşağıdakıları tamamlamaq üçün EDA alətindən (KiCad, Altium Designer, EAGLE) istifadə edin:

• Sxemi çəkin: Prosessoru, ekranı, düymələri, yaddaşı və enerji idarəetmə IC sancaqlarını düzgün birləşdirin.

• PCB düzeni: Yüksək sürətli siqnal yollarını qısaltmaq üçün əsas prosessoru displey konnektoruna yaxın yerləşdirin. Güc və yer izlərini daha geniş edin və elektromaqnit müdaxiləsini (EMI) azaltmaq üçün möhkəm yer müstəvisindən istifadə edin.

• DRC-ni işə salın: İz genişlikləri və boşluqların istehsalçınızın imkanlarına uyğun olduğundan əmin olmaq üçün Dizayn Qaydaları Yoxlamalarını işə salın.

2. Prototipləşdirmə və BOM Hazırlanması

Gerber fayllarını ixrac edin və prototipləmə üçün onları PCB fabına göndərin. Eyni zamanda, komponentləri əldə etməyə başlayın. Nəzərə alın ki, ixtisaslaşdırılmış IC-lər və bağlayıcılar 12-24 həftə müddətinə malik ola bilər, buna görə də əvvəlcədən planlaşdırın.

 PCBA Assambleyası - Lehimləmə və Montaj

Çılpaq PCB aldıqdan sonra lehimləmə və yığma vaxtı gəldi. Bacarıq səviyyənizə uyğun metodu seçin.

1. SMT Komponentinin Lehimlənməsi (Səthə Montaj)

Rezistorlar və kondansatörlər kimi kiçik SMD hissələri üçün peşəkar proses seç və yerləşdir + təkrar lehimləmə istifadə edir. DIY ssenarisində aşağıdakıları edə bilərsiniz:

• Əllə lehimləmə: Hissəni yerləşdirmək üçün cımbızdan istifadə edin, yastığı və sancağı dəmir ucu ilə qızdırın və lehim teli ilə qidalandırın.

• Yenidən axan: Yastıqlara lehim pastasını tətbiq edin, komponentləri yerləşdirin və PCB-ni pasta əriyənə qədər qızdırın (~190°C).

2. THT Komponentinin Lehimləməsi (Deşikli)

Düymələr, batareya tutacaqları, pin başlıqları və oxşar hissələr yuxarı tərəfdən daxil edilir və alt tərəfdən lehimlənir.

Lehimləmə üçün göstərişlər:

• Əvvəlcə daha qısa komponentləri (rezistorlar, kondansatörlər), sonra daha uzun olanları (başlıqlar, yuvalar) lehimləyin.

• Dəmirin temperaturunu ~300°C-yə qoyun və hissəyə və ya yastiqciyi zədələməmək üçün hər bir birləşməni 5 saniyədən az qızdırın.

• LED-lər, elektrolitik kondansatörlər və batareya kabelləri üçün polariteye çox diqqət yetirin (qırmızı = müsbət, qara = mənfi).

Mikroproqram və Proqram təminatı

Quraşdırılmış avadanlıqla konsolunuz sadəcə bir "bədəndir" - onun canlanması üçün proqram təminatı lazımdır.

1. İnkişaf mühitini qurun: Arduino IDE, Raspberry Pi OS və ya seçdiyiniz prosessor üçün ekvivalent alət silsiləsi quraşdırın. Arduino Pro Micro əsaslı layihə üçün Arduboy2 kitabxanasını quraşdırın.

2. Mikroproqramı yazın/flash edin: Mikroproqram avadanlığın işə salınmasını idarə edir, düymə daxiletmələrini oxuyur, ekranı idarə edir və oyun məntiqini idarə edir. Başlayanlar oyunları necə portlamağı öyrənmək üçün açıq mənbəli layihələrlə (Arduboy oyun kitabxanaları kimi) başlamalıdırlar.

3. Oyunları yükləyin: microSD dəstəyi olan konsollar üçün oyun ROM fayllarını karta yerləşdirin; proshivka onları oradan oxuyur və icra edir.

Test və Doğrulama

Bu keyfiyyətə zəmanət addımıdır - heç vaxt onu atlamayın.

1. Gücdən əvvəl yoxlama: Güc və yer arasında qısaqapanmaların olub olmadığını yoxlamaq üçün multimetrdən istifadə edin. Bütün hissələrin polaritesini və oriyentasiyasını iki dəfə yoxlayın.

2. Yandırma sınağı: Birincisi, əsas IC daxil edilmədən gücü işə salın, hər bir elektrik relsinin (məsələn, 3.3V, 5V) düzgün çıxış etdiyini yoxlayın. Sonra prosessoru quraşdırın və əsas funksionallığı yoxlayın.

3. Funksional test: Düymə girişlərini, displey çıxışını, səsi və şarjı tək-tək sınayın. Hər bir xəttin işlədiyini yoxlamaq üçün hər bir funksiyadan keçən test kodundan istifadə edin.

4. Gameplay testi: 15-30 dəqiqə fasiləsiz bir oyun keçirin. Ekranın sabitliyinə, düymələrin reaksiyasına və ümumi temperaturun yüksəlməsinə nəzarət edin.

Qabaqcıl məsləhətlər və ümumi tələlər

• Termal dizayn: Yüksək performanslı nüvələr (məsələn, Raspberry Pi) əhəmiyyətli istilik yaradır - həm PCB düzümündə, həm də korpus dizaynında soyuducular və ya ventilyasiya dəlikləri hesab olunur.

• EMI (Elektromaqnit Müdaxilə): Yüksək sürətli rəqəmsal siqnallar üçün diferensial cütlərdən istifadə edin və səs-küyü azaltmaq üçün onları yer izləri ilə əhatə edin.

• DFM (İstehsal üçün dizayn): Kiçik partiyalı istehsalı planlaşdırırsınızsa, dizaynınızın onların istehsal imkanlarına uyğun olmasını təmin etmək üçün dizayn mərhələsinin əvvəlində PCBA fab ilə məsləhətləşin.
