Avtomobil PCBA: Etibarlılıq Sütunlarından Sıfır Qüsurlu İstehsalata Sistemli Mühəndislik

Müasir avtomobil “mexaniki məhsul”dan “mobil intellektual terminal”ə köklü transformasiyadan keçir. Bu təkamüldə, Elektron İdarəetmə Bölmələrinin (ECU) fiziki daşıyıcısı və elektrik əlaqəsi nüvəsi kimi Çaplı Devre Paneli Assambleyası (PCBA) avtomobilin performansının, təhlükəsizliyinin və funksional sərhədlərinin kritik müəyyənedicisinə çevrildi. Məişət elektronikasından fərqli olaraq,Avtomobil PCBAyüksək temperatur, şiddətli istilik dövriyyəsi, intensiv vibrasiya, nəmlik və elektromaqnit müdaxiləsi ilə xarakterizə olunan ekstremal mühitdə işləyir. Beləliklə, onun dizaynı və istehsalı komponent seçimini, prosesə nəzarəti və tam həyat dövrü keyfiyyətinin izlənilməsini əhatə edən ciddi elmi sistem təşkil edir.

I. Ciddi Yüksək Səviyyə Standartları: AEC-Q və IATF 16949 tərəfindən qurulmuş Keyfiyyətli Xəndək

Avtomobil PCBA-nın etibarlılığı bir mərhələdə möhkəmləndirilmədən irəli gəlmir, lakin məcburi standartlaşdırmanın yuxarıdan aşağıya sistemində kök salır. Bunların arasında AEC-Q seriyası və IATF 16949 keyfiyyət idarəetmə sistemi iki təməl daşı təşkil edir.

Avtomobil Elektronikası Şurası tərəfindən yaradılmış AEC-Q standartları müxtəlif komponent növləri üçün ciddi sınaq hədləri ilə komponent sertifikatlaşdırma spesifikasiyalarını təmin edir. Məsələn, AEC-Q100 inteqral sxemlərə (IC-lərə) diqqət yetirir və onlardan temperaturun dəyişməsi, elektromiqrasiya və nasazlıq təhlili kimi sınaqlardan keçmələrini tələb edir. AEC-Q200 pasif komponentləri (kondensatorlar, rezistorlar və s.) hədəfləyir, onların performansının -40°C ilə +125°C arasında (və ondan kənarda) geniş temperatur diapazonunda sabit qalmasını təmin etmək üçün onları termal şok, rütubət və vibrasiya sınaqlarına məruz qoyur. AEC-Q sertifikatından keçməmiş hər hansı komponent əsas avtomobil təchizat zəncirlərinə daxil olmaq üçün ciddi maneələrlə üzləşir.

İstehsal sistemi səviyyəsində IATF 16949:2016 avtomobil sənayesi üçün yeganə keyfiyyət idarəetmə standartı olaraq ISO/TS 16949-u əvəz etdi. Onun əsas mandatı qapalı dövrəli keyfiyyət arxitekturası yaratmaq üçün beş əsas alətin (APQP, PPAP, FMEA, MSA, SPC) məcburi tətbiqindən ibarətdir. Konkret olaraq:

• APQP (Qabaqcıl Məhsul Keyfiyyətinin Planlaşdırılması) 0201 kiçik komponentlərinin "qəbir daşı" və ya BGA (Ball Grid Array) pad dizayn qüsurları kimi potensial qüsurların qarşısını almaq üçün dizayn mərhələsində DFM (İstehsal üçün Dizayn) incələmələrini tələb edir.

• PPAP (İstehsal Hissəsinin Təsdiq Prosesi) kritik keyfiyyət (CTQ) xüsusiyyətləri üçün Proses Qabiliyyət İndeksinin (Cpk) ≥ 1,67 olmasını tələb edir, yəni proses qabiliyyəti ümumi sənaye standartlarını xeyli üstələməlidir.

• FMEA (Uğursuzluq Rejimi və Təsirlərin Təhlili) SMT (Səthə Montaj Texnologiyası) xətlərində qeyri-kafi lehim pastası və ya BGA boşluqları kimi potensial uğursuzluq rejimlərinin Risk Prioritet Sayını (RPN) sistemli şəkildə qiymətləndirir və yüksək RN elementləri üçün məcburi düzəldici tədbirləri həyata keçirir.

Dizayn və Prosesin İkili Təminatı: Termal, Mexaniki və Kimyəvi Problemlərin həlli

Avtomobil PCBA mərkəzinin üç sahədə üzləşdiyi fiziki çətinliklər: istilik idarəetmə, mexaniki stress və ətraf mühitin korroziyası. Bu, həm dizayn, həm də istehsal proseslərində birgə innovasiya tələb edir.

1. Termal İdarəetmə və Material Seçimi Mühərrik bölmələrinin və ya enerji batareya paketlərinin yaxınlığında yerləşən PCBA-lar uzun müddət yüksək temperaturlara dözməlidir. Termal nasazlıqları azaltmaq üçün dizaynerlər yüksək Tg (şüşə keçid temperaturu ≥ 170°C) FR-4 materialları və ya poliimid olan substratlara üstünlük verirlər, bu da PCB-nin istilik altında yumşalmasının və deformasiyasının qarşısını alır. Yüksək güclü komponentlər üçün, Metal Core PCB-lər (MCPCB-lər) və ya istilik ötürücüləri ilə birləşdirilmiş termal vidalar istilik yayma yollarını optimallaşdırmaq üçün təqdim edilir. Əlavə olaraq, PECVD (Plazma ilə Təkmilləşdirilmiş Kimyəvi Buxar Depoziti) plazma örtükləri (termik cəhətdən şəffafdır) istilik yayılmasına mane olmadan molekulyar səviyyədə qorunma təklif edir və onları domen nəzarətçiləri kimi yığcam yüksək enerji sıxlığı tətbiqləri üçün xüsusilə uyğun edir.

2. Mexanik vibrasiyadan qorunma və birləşmənin möhkəmləndirilməsi Vibrasiya lehim birləşməsinin yorğunluğunun əsas səbəbidir. Dizayn təlimatları DFM prinsiplərinə əməl edir: gərginlik konsentrasiyası zonalarında böyük ağır komponentləri yerləşdirməyin və lehim birləşməsinin gərginliyini azaltmaq üçün SMT-ni delikli komponentlərdən üstün tutun. Vibrasiyaya həssas olan BGA paketləri üçün Doldurma prosesi — gərginliyi yaymaq üçün çipin altındakı boşluğu yapışqanla doldurmaq — həyata keçirilir. Bu, təsirin etibarlılığını bir neçə dərəcə artıra bilər. Bundan əlavə, IPC-9797A  kimi pres-fit standartları vibrasiya mühitləri altında birləşdirici etibarlılığı üçün spesifikasiyalar təmin edir.

3. Konformal örtük və korroziyadan qorunma Rütubət, duz spreyi və kimyəvi çirkləndiricilər PCBA üçün uzunmüddətli korroziya təhlükəsi yaradır. Konformal örtükün seçmə tətbiqi standart təcrübədir. Bununla belə, sensorlar və ya yüksək tezlikli siqnal bağlantıları üçün ənənəvi örtüklər siqnalın bütövlüyünə təsir göstərə və ya istilik müqaviməti əlavə edə bilər. Belə hallarda, nanotexnologiyaya əsaslanan molekulyar səviyyəli örtüklər (məsələn, P2i-dən plazma örtükləri) empedans xüsusiyyətlərini dəyişdirmədən anti-kondensasiyadan qorunma təmin edərək üstün həll yolu təklif edir. Yüksək sıxlıqlı BGA bölgələri üçün AXI (Avtomatik X-ray Yoxlama) boşluqların korroziya və ya çatların yayılmasının mənşəyinə çevrilməsinin qarşısını almaq üçün lehimin boşalma sürətlərinə (adətən <25%) nəzarət etmək üçün istifadə olunur.

Sıfır Qüsurlu İstehsalat: Qapalı Döngü 3D SPI-dən MES-ə Tam İzlenebilirlik

Avtomobil PCBA istehsalının əsas məqsədi "Sıfır Qüsur"a yaxınlaşmaqdır. Bu məqsədə yüksək avtomatlaşdırılmış yoxlama və real vaxt rejimində prosesə nəzarət vasitəsilə nail olunur.

Kritik SMT mərhələsində - lehim pastası çapı - statistika göstərir ki, qüsurların 60%-70%-i çap sapmalarından qaynaqlanır. To address this, leading production lines adopt 3D SPI (Three-Dimensional Solder Paste Inspection) coupled with a closed-loop feedback system linked to the printer. SPI lehim pastası həcmində və ya hündürlüyündə tendensiya sapması aşkar etdikdə, sistem əl müdaxiləsi olmadan silici təzyiqini və ya trafaretin buraxılma sürətini avtomatik olaraq dəqiqləşdirir. Bu mexanizm kritik parametrlərin Cpk-ni sabit olaraq 1.67-dən yuxarı saxlayır. Sonrakı mərhələlərdə:

• AOI (Avtomatik Optik Təftiş) komponentlərin yerdəyişməsi və körpü kimi vizual qüsurları çəkir.

• İKT (Dövrədaxili Sınaq) şort və müqavimət toleransları kimi elektrik xətalarını sürətlə yoxlamaq üçün zond kontaktlarından istifadə edir.

• FCT (Funksional Circuit Testing) PCBA-nın funksional bütövlüyünü yoxlamaq üçün real iş şəraitini (məsələn, 12V/24V güc dalğalanmaları) simulyasiya edir.

Ən əsası, başdan-başa izlənilmə müzakirə edilə bilməz. IATF 16949 tərəfindən tələb olunduğu kimi, İstehsalat İcra Sistemi (MES) hər bir komponentin partiya nömrəsini, yerləşdirmə parametrlərini, reflow temperatur profillərini və hətta rentgen şəkillərini PCBA-nın son lazerlə həkk olunmuş unikal UID-yə bağlayır. Sahənin nasazlığı halında, tam hasilat tarixçəsi 60 saniyə ərzində əldə edilə bilər ki, bu da dəqiq saxlanma və kök səbəb təhlilinə imkan verir. Bu izləmə qabiliyyəti həm də "Təmir hüququ" qaydalarını dəstəkləmək üçün getdikcə daha vacibdir.

Tətbiqlərin Stratifikasiyası və Sistem İnteqrasiyası

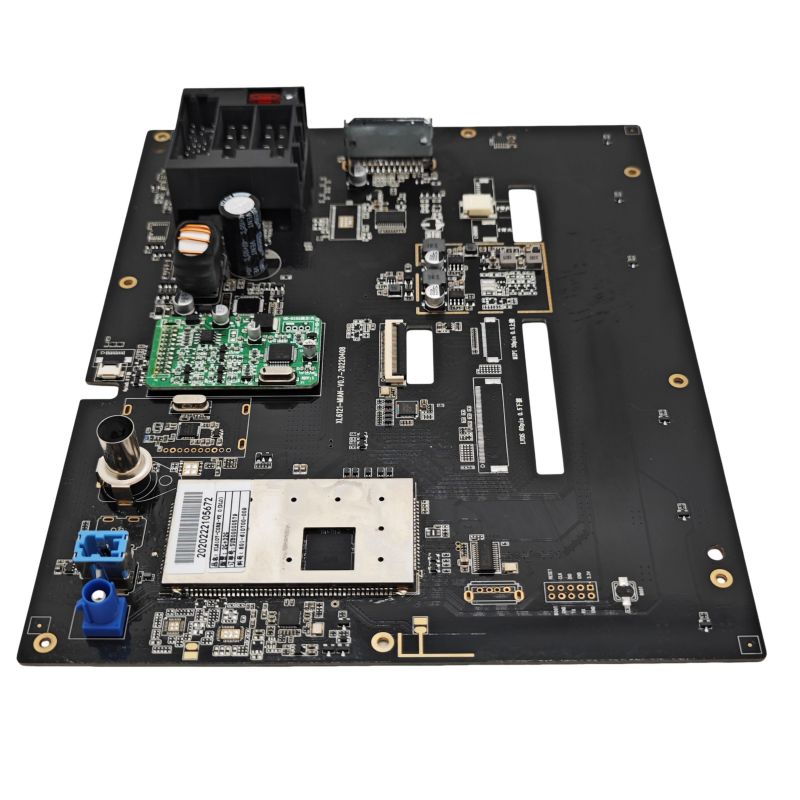

Avtomobil PCBA tətbiqləri bədənə nəzarət və güc ötürücülərindən tutmuş ağıllı kokpitlərə və avtonom idarəetməyə qədər bir çox sahəni əhatə edir. Hər bir ssenari fərqli prioritetlər qoyur:

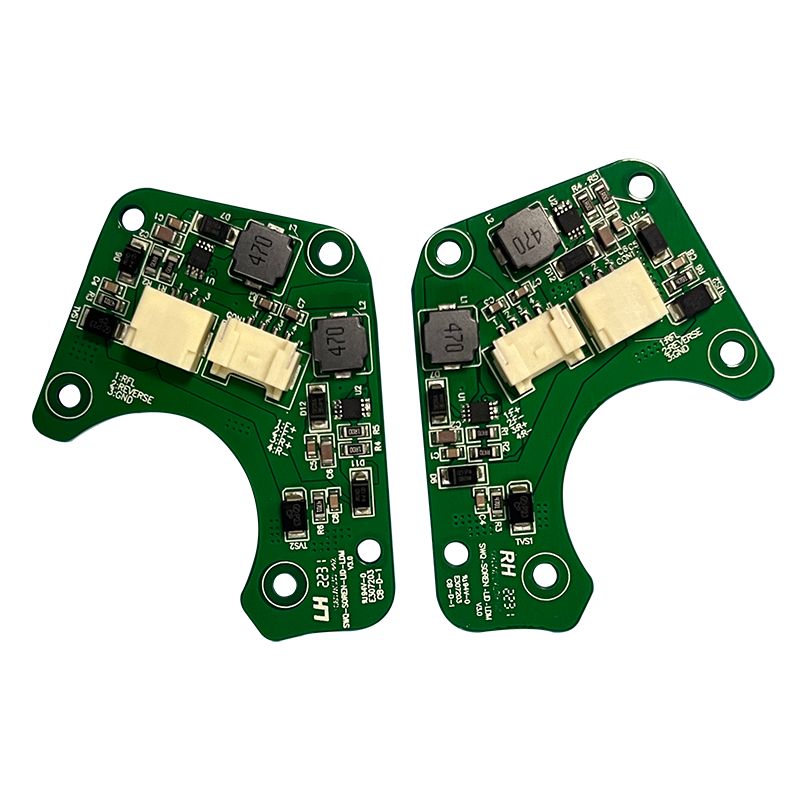

• Body Domain (BCM, Body Control Module): Balanslaşdırılmış qorunma tədbirləri tələb edən xərc həssaslığı ilə I/O nəzarətini və aşağı enerji istehlakını vurğulayır.

• Güc aqreqatı və Təhlükəsizlik Domenləri (ABS/ESP, Bloklanmaya qarşı Əyləc Sistemi/Elektron Sabitlik Proqramı): Yüksək dərəcəli AEC-Q100 IC-ləri və gücləndirilmiş ehtiyat dizaynını tələb edən son dərəcə yüksək cavab sürəti və ekstremal ətraf mühitə dözümlülük tələb edin.

• Məlumat-əyləncə Domeni: Siqnal bütövlüyünü optimallaşdırmaq üçün tez-tez HDI (Yüksək Sıxlıqlı Qarşılıqlı Bağlantı) və ya rigid-flex texnologiyalarından istifadə edərək yüksək sürətli siqnal ötürülməsinə (məsələn, HDMI, LVDS) və elektromaqnit uyğunluğuna (EMC) üstünlük verir.

Avtomobil PCBAmahiyyət etibarilə determinizm elmidir. Mənbədə etibarlı genləri süzmək üçün AEC-Q və IATF 16949 vasitəsilə ciddi standartlar müəyyən edir; istilik, vibrasiya və korroziyaya yönəlmiş xüsusi dizaynlar və proseslər vasitəsilə avadanlıqlara sərt mühitlərə davamlılıq bəxş edir; və qapalı dövrəli SPC, AOI/X-ray yoxlaması və FHN izlənməsi vasitəsilə kütləvi istehsalda sıfıra yaxın qüsurlu proses ardıcıllığını kilidləyir. Avtomobil E/E (Elektrik/Elektron) arxitekturaları mərkəzi hesablama platformalarına doğru inkişaf etdikcə, PCBA nəinki daha yüksək hesablama sıxlığını yerləşdirməli, həm də funksional təhlükəsizlik çərçivəsində (ISO 26262) ehtiyat və uğursuzluqların proqnozlaşdırılmasına nail olmalıdır. Bu sahədə texnoloji yeniliklər avtomobil sənayesini daha təhlükəsiz, daha ağıllı və daha etibarlı üfüqlərə doğru aparmağa davam edir.
