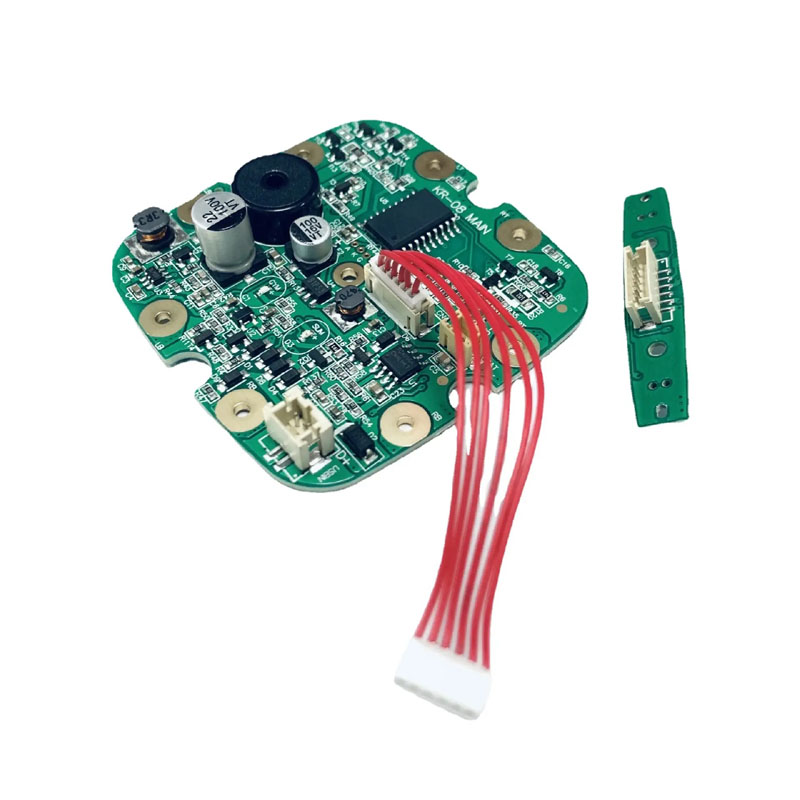

Su diş ipi PCBA

Ekoloji Tələblər və Təsnifatlar

Su diş ipi birbaşa su sıçramaları, yüksək ətraf buxar və diş pastası və ağız yuyucu qalıqları kimi aqressiv kimyəvi təsirlərlə xarakterizə olunan ekstremal vanna otağı mühitlərində işləyir. Standart elektronika bu şəraitdə korroziyaya, parazitar sızma cərəyanlarına və elektrik qısaqapanmasına sürətlə tab gətirir.

Mühəndisləşdirilmiş PCBA həllərimiz bu ciddi ekoloji stress amillərinə tab gətirmək üçün xüsusi olaraq qurulmuşdur və etibarlı 3 illik istismar müddətini təmin edir.

Substrat risklərinin azaldılması

Tələb olunan Sertifikatlar Quraşdırılmışdır: Bütün su diş ipi PCBA istehsalı qlobal səviyyədə tələb olunan cihaz qaydalarına uyğundur: IEC 60335-1 (Məişət Alətinin Təhlükəsizliyi), UL 60730-1 (Avtomatik Elektrik İdarəetmələri), IPX4/IPX7 Minimum Giriş Mühafizəsi və biz RoHS / REACH mühitinə müqavimət standartları.

Baza Laminatın Seçilməsi və Mis Memarlığı

Baza laminatının seçimi davamlı nəmlik təsiri altında uzunmüddətli PCBA bütövlüyünü müəyyən edir. Standart FR-4, 12 ay ərzində fəlakətli keçirici Anodik Filament (CAF) qısa qapanmalarına səbəb olan xammal kəsilmiş lövhənin kənarları və barellər vasitəsilə örtülmüş su buxarını asanlıqla udur.

Laminatın Qiymətləri Müqayisə edilmişdir

• Standart FR-4: Su udma 0,10%–0,20%, TG 130°C–140°C. Yalnız quru ərazilər üçün uyğundur. Su diş ipi tətbiqlərindən çəkinin, çünki bu, sürətli CAF çatışmazlığına səbəb olur.

• Yüksək TG FR-4 [Bizim Əsas Seçimimiz]: Su udma 0,08%–0,12%, TG 170°C. Rütubətli, fasiləli nəmlik profilləri üçün ideal seçimdir.

• Halojensiz Yüksək TG FR-4 [Tövsiyə olunur]: Su udma 0,05%–0,08%, TG 150°C. Mükəmməl nəmə davamlılığı ilə ekoloji cəhətdən təmiz quruluş.

• Polimid: Su udma 0,02%–0,04%, TG 250°C. Daimi nəm məruz qalma və ya sərt-flex zonalar üçün premium seçim.

Mis Çəki və Kaplama Xüsusiyyətləri

• Xarici Qat Mis: Optimallaşdırılmış antikorroziya marjası təmin etmək üçün minimum 1 oz (35 µm).

• Daxili Qat Mis: Daxili motor müdaxiləsinə qarşı siqnal bütövlüyünü təmin etmək üçün minimum 0,5 oz (18 µm).

• Kaplamalı Deliklər (PTH): Hermetik, hava keçirməyən nəm möhürü yaratmaq üçün barellərin içərisində minimum 25 µm mis örtük qalınlığı.

• Səthi bitirmə: ENIG-dən (Elektrosuz Nikel Daldırma Qızıl) ciddi şəkildə istifadə edir. Açıq qalay-qurğuşun ərintisi 90 gün ərzində ağız qarqarasının buxarlarında korroziyaya məruz qaldığından, su diş ipi PCBA-ları üçün HASL (Hot Air Leveling Leveling) tamamilə qadağan edilir.

Layer Stack-Up və Mexanik Dizayn

Məhsulunuzun arxitekturasından asılı olaraq, yüksək tezlikli nasos səs-küyü (EMI) və struktur aralıq məhdudiyyətləri ilə mübarizə aparmaq üçün uyğunlaşdırılmış çoxqatlı konfiqurasiyaları təqdim edirik:

• Əsas Səviyyə (Yalnız Düymə və Nasos): Optimallaşdırılmış 2 Layerli Yüksək TG FR-4 substratı üzərində formalaşdırılıb, yüksək dərəcəli sənaye rütubətinə qarşı müdafiə ilə xərc səmərəliliyini balanslaşdırır.

• Ağıllı/Premium Səviyyə (Təzyiq Sensoru, LCD/LED Displey, Bluetooth, USB-C Sürətli Doldurma): 4 qatlı yığma ilə işlənib. İkiqat daxili bərk torpaq təyyarələri həssas MCU siqnallarını nasosun EMF-dən qoruyur və daxili nəm diffuziyasına qarşı qəti fiziki blok kimi çıxış edir.

Qalınlıq və Rigid-Flex İnteqrasiyası

• 1,0 mm Qalınlıq: Struktur çeviklik və düşmə müqaviməti tələb edən yığcam, erqonomik əl tutacaqları üçün nəzərdə tutulmuşdur.

• 1,6 mm Qalınlıq: Tezgah üstü baza stansiyaları üçün nəzərdə tutulmuşdur; maksimum sərtlik və ən aşağı yerli su buxarının diffuziya sürətini təklif edir.

• Sərt-Flex PCB İxtisaslaşması: Ultra premium kompakt tutacaqlar üçün, batareyanın örtüklə qorunan çevik poliimid quyruğu vasitəsilə bağlandığı sərt-flex konstruksiyanı dəstəkləyirik. Bu, nasazlığa meyilli tel qoşqularını aradan qaldırır və ümumi montaj IPX reytinqini əhəmiyyətli dərəcədə yüksəldir.

İkili Müdafiə: Konformal örtük və komponentlərin sızdırmazlığı

Robotik Seçici Konformal Kaplama

Hətta ən yaxşı substrat gündəlik vanna otağı rütubətindən xilas olmaq üçün hava keçirməyən səth örtüyü tələb edir.

• Dəqiq Çox Oxlu Avtomatlaşdırılmış Püskürtmə: Bizim avtomatlaşdırılmış robot xətlərimiz Tip-C portları, batareya kontaktları və səs siqnalı portları kimi örtülməmiş qalmalı olan sahələri dəqiq şəkildə maskalayarkən vahid qoruyucu təbəqə tətbiq edir.

• 0,1% Flüoresan Boya ilə UV Təftişi: Xüsusi UV indikator boyası örtükdə qarışdırılır və yüksək sürətli optik avtomatlaşdırılmış skanerlərə pin deşikləri olmadan 25 µm vahid minimum qalınlığı yoxlamağa imkan verir.

Komponent Səviyyəli İnterfeys Mühürləmə Xüsusiyyətləri

1. USB-C Portu: Silikon sıxıcı conta və rezin qapaq ilə təchiz olunub, port bağlı olduqda IPX4 möhürlənməsinə nail olur.

2. Toxunma açarları: IPX5 lokallaşdırılmış giriş müdafiəsini vurmaq üçün günbəzin üzərində möhkəm rezin çəkmə ilə çox qəliblənmişdir.

3. Nasos birləşdiricisi: Tam IPX7 müvəqqəti sualtı mühafizəsi üçün epoksi qablaşdırma qarışığı ilə tam qapalı.

4. Doldurma kontakt sancaqları (Poqo sancaqları): 30 µ düymlük minimum ağır qızıl örtüklü (Sərt Qızıl) və O-ring möhürləri ilə ciddi şəkildə müəyyən edilmişdir. Standart nikel örtüklü sancaqlar nəm vanna otağında gündəlik şarj edildikdən sonra 6 ay ərzində korroziyaya uğrayır və sıradan çıxır. Ağır qızıl lövhələrimiz təmas müqavimətinin pozulması olmadan 20.000 yaş əlaqə dövrünə tab gətirir.

Ciddi İstehsal Keyfiyyəti Test Akışı

Unixplore su diş ipi PCBA-larının hər bir istehsal partiyası göndərilməzdən əvvəl bir sıra intensiv nəm simulyasiya keyfiyyət yoxlamalarından keçməlidir:

1. Rütubət Ətraf Mühitin islanması: 40°C-də 48 saat və 93% RH (kondensasiya olunmayan). Keçid meyarları: Görünən oksidləşmə yoxdur; İstənilən iki şəbəkə arasında İzolyasiya Müqaviməti (IR > 10 MΩ).

2. IPX4 Su Püskürtmə Testi: Kaplama təbəqələrinin altına mayenin sıfır daxil olmasını yoxlamaq üçün 10 dəqiqə davamlı salınan çoxbucaqlı boru spreyi.

3. Yüksək Gərginlikli İzolyasiya Yoxlanışı: Rütubətdən sonra IR > 50 MΩ hopdurulmasını təsdiqləmək üçün ilkin batareya terminalları və yer müstəvisi arasında 500V DC tətbiqi.

4. Post-Stress Funksional Doğrulama: Yük altında tam dövrəli nasosun işə salınması. Sıfır mikro-nəzarətçinin (MCU) sıfırlanması, vaxtın kəkələməsi və ya yanlış başlanğıclara yol verilir.

Mühəndislik haqqında tez-tez verilən suallar və texniki məlumat

Xərcləri azaltmaq üçün qalın bir konformal örtük tətbiq etsəm, su diş ipi PCBA üçün standart FR-4 istifadə edə bilərəmmi?

A: Qətiyyən yox. Bu, yüksək sahə geri qaytarma dərəcələrinə səbəb olan ümumi istehsal tələsidir. Konformal örtük üç kritik yolu bağlaya bilməz:

1. Barel vasitəsilə örtülməmiş: Su buxarı kapilyar hərəkət vasitəsilə standart FR-4-ün daxili şüşə lifinə yan tərəfə keçir və altdan komponent yastıqlarına çatır. Təkrarlanan rütubət dövrlərindən sonra ağ keçirici duz qalıqları meydana gəlir, körpü komponentləri.

2. Yönləndirilmiş Kənarlar (Kənar Fırıldaqları): Lövhənin yönləndirilməsi xam laminatın kənarlarını açıq qoyur. Səthi gərginlik, örtüklərin kəskin künclərdən geri çəkilməsinə səbəb olur və vanna otağı buxarının daxil olduğu yerlərdə 0,5 mm mikro boşluqlar buraxır.

3. Komponentin alt tərəfləri: örtük xarici qabığı əhatə edir, lakin aşağı profilli SMT kondansatörləri və rezistorlarının altına mükəmməl şəkildə nüfuz edə bilməz. Tutulan rütubət axın qalıqlarını hidroliz edərək, nasosun kortəbii, gözlənilməz işə salınmasına səbəb olan ion çirklənməsi yaradır.

   Həllimiz: ENIG və kənar muncuqlu epoksi paylama ilə yüksək TG FR-4 95% RH şəraitində 3 ildən çox asanlıqla davam edən üç qatlı qoruma təmin edir.

Açar təslim EMS Partnyorunuz: Unixplore Electronics

Su diş ipi PCBA təchizatçısını seçərkən, uzunmüddətli mühəndislik etibarlılığı və ciddi keyfiyyətə nəzarət vacibdir. Unixplore Electronics dizaynınızı qüsursuz şəkildə həyata keçirmək üçün qabaqcıl imkanlar və sənaye infrastrukturu təqdim edir:

l Bir Pəncərədən Açar Təslim EMS Xidmətləri: Biz sxematik optimallaşdırma və komponent DFM-nin nəzərdən keçirilməsindən tutmuş qlobal hissələrin satın alınmasına, SMT və DIP montajına, proqram təminatının proqramlaşdırılmasına, funksional sınaqlara (FCT), avtomatlaşdırılmış uyğun örtüklərə, son qutunun qurulmasına və xüsusi qablaşdırmaya qədər bütün məhsulunuzun həyat dövrünü idarə edirik.

l Sertifikatlaşdırılmış Keyfiyyət Standartları: Bütün istehsal ekosistemimiz ISO 9001:2015 sertifikatına malikdir və bütün elektron montaj təcrübələri beynəlxalq IPC-A-610E standartına ciddi şəkildə riayət edir, soyuq lehim birləşmələri və ya komponentlərin uyğunsuzluğu riskini aradan qaldırır.

l Qabaqcıl Evdaxili İstehsal Gücü: Biz 20 ekspert Ar-Ge və texnoloji mühəndis tərəfindən dəstəklənən 3000 kvadratmetrdən çox ərazini əhatə edən antistatik istehsal zavodunu idarə edirik. Obyektimizin xüsusiyyətləri:

1. 6 Yüksək Sürətli Yamaha SMT İstehsal Xətləri

2. Dalğa Lehimləmə ilə 4 Dəqiq DIP Quraşdırma Xətti

3. 2 İxtisaslaşdırılmış Yanma / Yaşlanma Test Otağı

4. 2 Yüksək və Aşağı Temperaturlu Dəyişən Rütubətli İstilik Test Kamerası, bütün ətraf mühitin yoxlanılması testlərinin hərtərəfli şəkildə evdə aparılmasını təmin edir.

l Çevik Sifariş Ölçeği (MOQ yoxdur): Bizim çevik istehsal çərçivələrimiz böyümənizi dəstəkləmək üçün optimallaşdırılıb. Biz eyni elit dəqiqliklə sürətli prototip sınaqlarını, kiçik pilot qaçışlarını və böyük kütləvi istehsal həcmlərini idarə etməyə imkan verən ciddi Minimum Sifariş Miqdarı (MOQ yoxdur) siyasətini davam etdiririk.

l Qlobal Çatdırılma və Ünsiyyət: Beynəlxalq texniki satış komandamız ingilis, fransız, rus və ərəb dillərini mükəmməl bilir. Qərbi Avropa (35%), Şimali Amerika (20%) və Okeaniya (20%) daxil olmaqla yüksək səviyyəli bazarlara xidmət göstərən dərin təcrübə ilə biz qlobal miqyasda fərdi qulluq elektron təhlükəsizliyinə uyğunluq standartlarını tam başa düşürük.

Bu gün Bizimlə əlaqə saxlayın: Fərdiləşdirilmiş su diş ipi PCB dizaynınızı, BOM siyahısı və ya DFM sorğularınızı bizim mühəndislik masamıza göndərin. Komandamız 24 saat ərzində hərtərəfli istehsal qabiliyyəti təhlili və optimallaşdırılmış açar təslim təklifi təqdim edəcək.
