Masaj tabancası PCBA istehsalı proseduru nədir: 20 illik istehsal təlimatı

Masaj silahı PCBA istehsalı yüksək cərəyanla işləmə, fırçasız motor nəzarəti və istifadəçi təhlükəsizliyi tələb edir. İyirmi illik motor ötürücü elektronika istehsal etdikdən sonra mən dizaynların həddindən artıq qızdığını, yük altında sürəti itirdiyini və ya batareya təhlükələri yaratdığını gördüm. Bu addım-addım prosedur komponent seçimindən son sınaqlara qədər bütün istehsal prosesini əhatə edir.

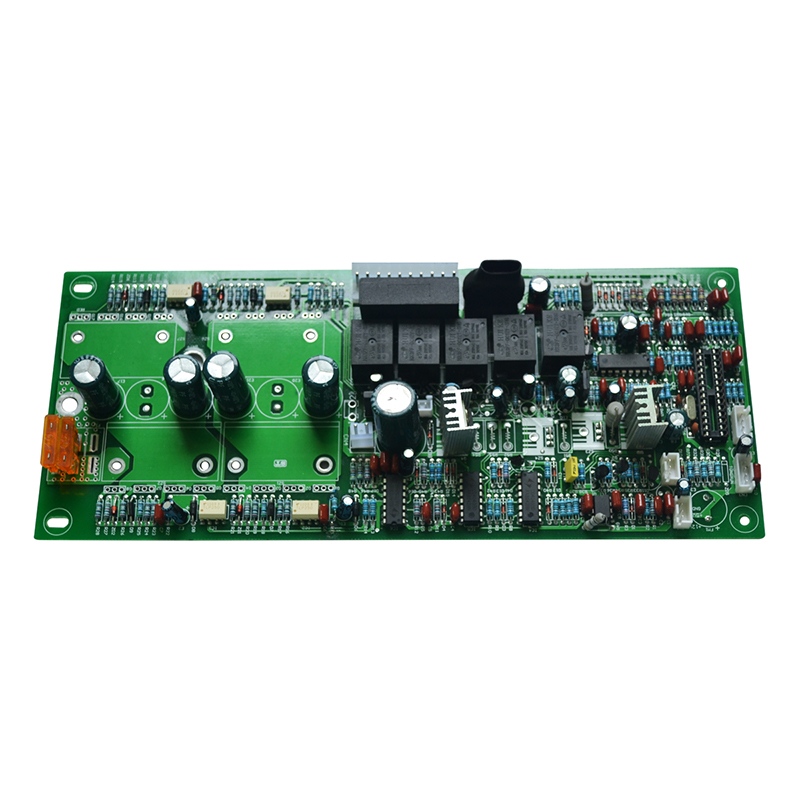

Masaj tabancası PCBA üçün standart istehsal axını

Hər bir masaj tabancası PCBA 9 addımlı ardıcıllığı izləyir. İstənilən addımı atlamaq sahədə uğursuzluq nisbətlərini artırır.

Addım 1 – Komponentlərin Təchizatı və Gələn Yoxlama

Test: Hər lotdan 50 MOSFET nümunəsi götürün. 25°C və 80°C-də Rds(on) ölçün. Yüksək temperaturda 7 mΩ-dən çox olan lotları rədd edin.

Addım 2 – Lehim pastası trafareti və çap

Kritik: MOSFET-lər altında 0,12 mm qalınlığında, MCU və sensorlar altında 0,10 mm qalınlığında addım trafaretindən istifadə edin. Tək qalınlıq ya açılmalara, ya da körpülərə səbəb olur.

Addım 3 – SMT yığılması və yenidən axıdılması

• Yerləşdirmə qaydası: Hall sensorları → passivlər → MOSFETlər → MCU → bağlayıcılar
• Yenidən axma profili: 10 saniyə ərzində pik 245°C (qurğuşunsuz)
• Azot atmosferi - QFN paketləri üçün tələb olunur (MCU, qapı sürücüsü)
• X-ray müayinəsi - MOSFET yastıqları altında boşluqların yoxlanılması üçün məcburidir (boşluqlar < 20%)

Addım 4 – Delikli komponentlər üçün seçmə lehimləmə

Masaj tabancası PCBA tez-tez mexaniki möhkəmlik üçün delikli hissələrə ehtiyac duyur:

Delikdən keçən hissələri yenidən axıtmayın. Onların plastik bədənləri 245°C sobada əriyir.

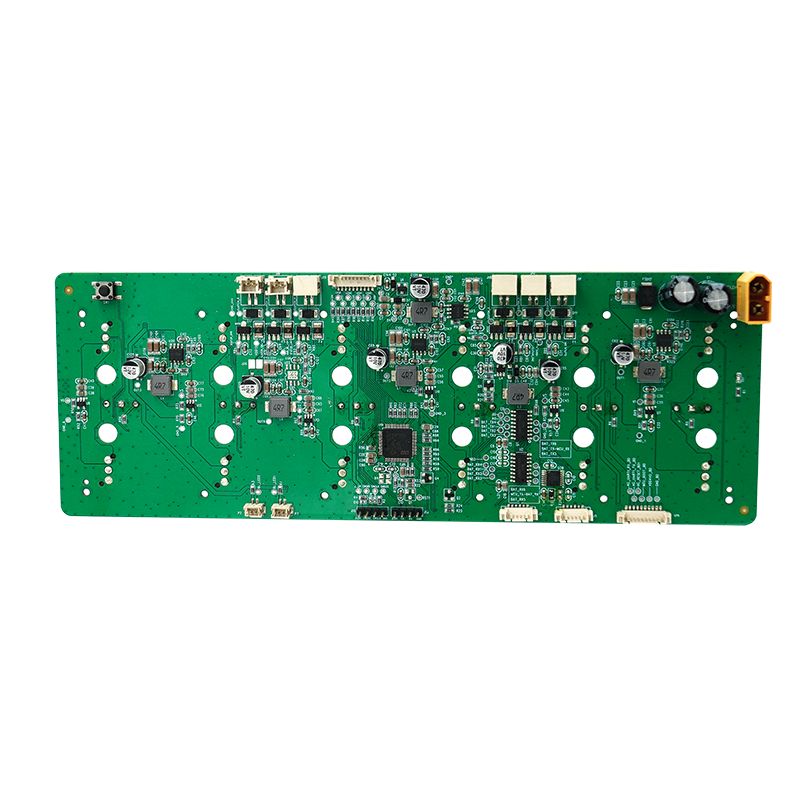

Masaj Gun PCBA üçün Motor Sürücü Dövrə Dizayn

Mühərrikin sürücüsü bölməsi dayanma cərəyanının idarə edilməsini və batareyanın işləmə vaxtını müəyyən edir.

Üç Fazalı Fırçasız DC (BLDC) Motor Sürücüsü

Termal dizayn: Hər bir MOSFET 20A-da 2W-a qədər yayılır. Alt mis tökmə (minimum 2 unsiya) ilə birləşdirən termal kanallardan (bir MOSFET üçün 9) istifadə edin.

Batareya və Doldurma üçün Güc İdarəetmə

Kritik təhlükəsizlik: iki müstəqil həddindən artıq cərəyandan qorunma yolundan istifadə edin - biri qapı sürücüsündə, biri batareyadan qorunma IC-də. Tək bir nasazlıq mühərrikin əmrsiz işləməsinə imkan verməməlidir.

Firmware Proqramlaşdırma və Kalibrləmə

Heç bir masaj silahı PCBA tam kalibrləmə olmadan istehsalı tərk edir.

Proqramlaşdırma ardıcıllığı

1. Bootloader flash - SWD və ya UART vasitəsilə (5 saniyə)
2. Kalibrləmə sabitləri – EEPROM və ya MCU flaşında saxlanılır
3. Sürət axtarış cədvəli - PWM vəzifəsi və hədəf RPM (12 xal)
4. Dayanma aşkarlama həddi – cərəyan həddi 22A ± 1A-a təyin edilib

Hər Lövhədə Saxlanılan Kalibrləmə Parametrləri

Niyə kalibrləmə vacibdir: Hər lövhədə Hall kalibrləməsi olmadan motor aşağı sürətlə səsli sızıltı yaradır. İstifadəçilər qüsurlu səslənən masaj silahlarını rədd edirlər.

Montaj və mexaniki inteqrasiya

PCBA sapa uyğun gəlmirsə və ya istiliyi yaymırsa yararsızdır.

İstilik Qəbuledici və Termal İnterfeys

Test: Masaj silahı PCBA-nı 2800 rpm-də 30 dəqiqə işlədin. MOSFET korpusunun temperaturu 85°C-dən aşağı olmalıdır.

Naqil Qoşqu və Bağlayıcı Gərginliyi Azaldıcı

• Batareya naqilləri - Lehimlənmiş, sonra silikonla yapışdırılmışdır (çevik yorğunluğun qarşısını alır)
• Motor faza naqilləri - kilidləmə mandalı olan JST konnektoru (minimum 20 dövrə)
• Düymə əyilmə kabeli - ZIF birləşdiricisi, 0,5 mm addım, daxil edildikdən sonra yapışdırılır

İstehsal testi və keyfiyyətə nəzarət

Hər bir masaj silahı PCBA montajdan əvvəl bu beş sınaqdan keçməlidir.

Yanma və Vibrasiya Testi

İstehsalın 5% nümunəsi:

• 2400 RPM-də 6 saat - MCU sensoru vasitəsilə MOSFET istiliyinə nəzarət edin
• Təsadüfi vibrasiya – 5 Qrms, 30 dəqiqə (düşmüş aləti simulyasiya edir)
• Doldurma-boşaltma dövrü - 3 dövr (mühafizə IC-ni yoxlayır)

Tez-tez verilən suallar – Masaj Gun PCBA İstehsalı Haqqında Ümumi Suallar

S1: Masaj silahı PCBA-nın bədən təzyiqi altında gücünü itirməsinə səbəb nədir?

Cavab: Əsas səbəb yüksək tərəfdəki MOSFET-lər üçün darvazanın sürücüsünün qeyri-kafi olmasıdır. Təzyiq mühərrik yükünü artırdıqda, BLDC nəzarətçisi cərəyanı artırmağa çalışır. Bootstrap kondensatoru (yüksək yan qapı sürücüsünü gücləndirir) kiçik ölçülüdürsə, qapı gərginliyi MOSFET eşikindən aşağı düşür və Rds(on) 4 mΩ-dən 20 mΩ-ə qədər artır. Bu, termal qaçaq döngə yaradır:

Gərginliyin azalması → aşağı qapı sürücüsü → daha yüksək müqavimət → daha çox istilik → daha çox müqavimət artımı

Düzəliş üçün PCBA masaj tabancasında üç dəyişiklik tələb olunur:

1. Bootstrap kondansatörünün dəyəri - Minimum 220 nF istifadə edin (bir çox dizayn 47 nF istifadə edir). Qapı yükü əsasında hesablayın: C_boot = (Q_g × 10) / ΔV. Tipik MOSFET-lər üçün (Q_g = 30 nC), 220 nF təhlükəsiz marja təmin edir.
2. Qapı sürücüsünün pik cərəyanı – 1,5A lavabo/mənbə qabiliyyəti olan sürücü seçin (məsələn, DRV8320). Zəif sürücülər (0,5A) yüksək PWM iş dövrlərində yükləmə kəmərinin qapağını doldura bilməz.
3. Bootstrap diode – Ultrafast diode istifadə edin (trr < 50 ns). Standart 1N4148 4 ns bərpaya malikdir, lakin yalnız 100 mA reytinqinə malikdir - 20 kHz PWM-də işləyən PCBA masaj silahı üçün kifayət deyil. BAS3007-yə keçin (1A, 10 ns).

Bu dəyişikliklərdən sonra, 15 kq tətbiq olunan bədən təzyiqi ilə belə, dayanma cərəyanı 22A-da sabit qalır.

2-ci sual: Masaj silahı PCBA-da batareyanın qorunması IC yanlış tetikleyicilerinin qarşısını necə ala bilərəm?

A: Yanlış tetikler mühərrik kommutasiya səs-küyü batareyanın mühafizəsi IC-nin cari hiss xəttinə daxil olduqda baş verir. BLDC motorunun faza keçidi 50A-a qədər 1 µs cərəyan sıçrayışları yaradır – qoruyucu IC-nin qısaqapanmadan fərqlənməsi üçün çox sürətli. Üç hardware düzəlişi bunu həll edir:

Sensor girişində aşağı keçirici filtr – RC filtrini (10Ω + 1 µF keramika) birbaşa qoruyucu IC-nin CS+ pininə quraşdırın. Künc tezliyi = 16 kHz. Bu, orta cərəyanı (20-30A) keçir, lakin 200 kHz kommutasiya sıçrayışlarını bloklayır.

Ayrı duyğu rezistorunun torpaqlanması – Şunt rezistorunun mənfi terminalından qoruyucu IC-nin CS-pininə qədər xüsusi Kelvin izi keçirin. Bu zəmini MOSFET mənbə cərəyanları ilə paylaşmayın. Hətta 1 mΩ paylaşılan iz 50A-da 50 mV yanlış siqnal yaradır.

Gecikmə taymerinin tənzimlənməsi – Qoruma IC-nin həddindən artıq cərəyan gecikməsini 100 µs-ə qədər proqramlaşdırın (IC-nin bunu dəstəklədiyini nəzərə alaraq). Masaj silahlarının əksəriyyəti PCBA dizaynlarında batareya istinad dizaynlarından 10 µs gecikmə istifadə olunur. Kommutasiya sıçrayışları cəmi 2-3 µs davam edir. 100 µs gecikmə hələ də həqiqi şortlara (>50 µs müddət) reaksiya verərkən onlara məhəl qoymur.

Osiloskopla sınaqdan keçirin: Motor maksimum yükdə işləyərkən CS+ sınayın. Sünbüllər qorunma IC-nin işə düşmə həddi altında qalmalıdır (adətən 50A şunt üçün 50 mV). Sünbüllər həddi aşarsa, filtr tutumunu 2,2 µF-ə qədər artırın.

3-cü sual: İstehsalda çoxlu masaj silahı PCBA lövhələrinin proqramlaşdırılması üçün düzgün prosedur nədir?

A: Dörd mərhələli istehsal proqramlaşdırma proseduru qarışıqlıqların qarşısını alır və bir-bir yanıb-sönmə ilə müqayisədə proqramlaşdırma vaxtını 75% azaldır.

Mərhələ 1 – SMT öncəsi proqramlaşdırma (böyük qaçışlar üçün isteğe bağlıdır)

Yerləşdirmədən əvvəl yükləyicini MCU-lara yandırmaq üçün bir qrup proqramçıdan (məsələn, Elnec BeeProg) istifadə edin. Bu, yalnız xarici flaşı olan MCU-lar üçün işləyir (pinləri açıq olan QFN paketləri). Təsdiqlənə bilməyən hər hansı çipi rədd edin - yerləşdirilmiş lövhələrin yenidən işlənməsindən daha ucuzdur.

Mərhələ 2 – SMT-dən sonra sistemdaxili proqramlaşdırma

Proqramlaşdırma poqo pin qurğusunu yerləşdirin (6 pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Çox kanallı proqramçıdan istifadə edin (eyni anda 8 və ya 16 lövhə). Hədəf vaxtı: yoxlama daxil olmaqla, hər lövhə üçün 45 saniyə.

Mərhələ 3 – Kalibrləmə stansiyası (ən kritik)

Proqramlaşdırmadan sonra lövhələri optik kodlayıcı ilə həqiqi masaj silahı motoru olan kalibrləmə qurğusuna köçürün. Armatur hər bir masaj silahı PCBA-dan keçir:

• Zalın düzülməsi (elektrik bucağını avtomatik tənzimləyir)
• Sürət xətti (PWM vs RPM cədvəlini qeyd edir)
• Cari limit (22A səfərə qədər yükü artırır)

Bu 12 kalibrləmə sabitini qorunan MCU flash sektorunda saxlayın. Kalibrləmə olmayan lövhələr uyğun olmayan sürət rampaları yaradır.

Mərhələ 4 – İzləmə qabiliyyəti

Hər bir PCBA-da 2D Data Matrix kodunu çap edin:

• İstehsal tarixi kodu (YYWW)
• Kalibrləmə yoxlama məbləği
• MOSFET lot nömrəsi (daxil olan yoxlamadan)

Son montaj zamanı bu kodu skan edin. Sahədə nasazlıq baş verərsə, siz xüsusi komponent toplusunu izləyə və yalnız təsirlənmiş bölmələri yenidən işləyə bilərsiniz.

Masaj Gun PCBA üçün İstehsal Gəlir Hədəfləri

Düzgün istehsal edilmiş masaj silahı PCBA yük altında 2800 rpm sürət verir, 500 ms-də dayanacaqda bağlanır və 500 şarj dövründən sağ çıxır. Bu prosedura əməl edin, hər addımı yoxlayın və məhsullarınız kalibrləməni atlayan və ya darvazanın sürücüsünü lazımi səviyyədə qeyd etməyən rəqibləri üstələyəcək.
