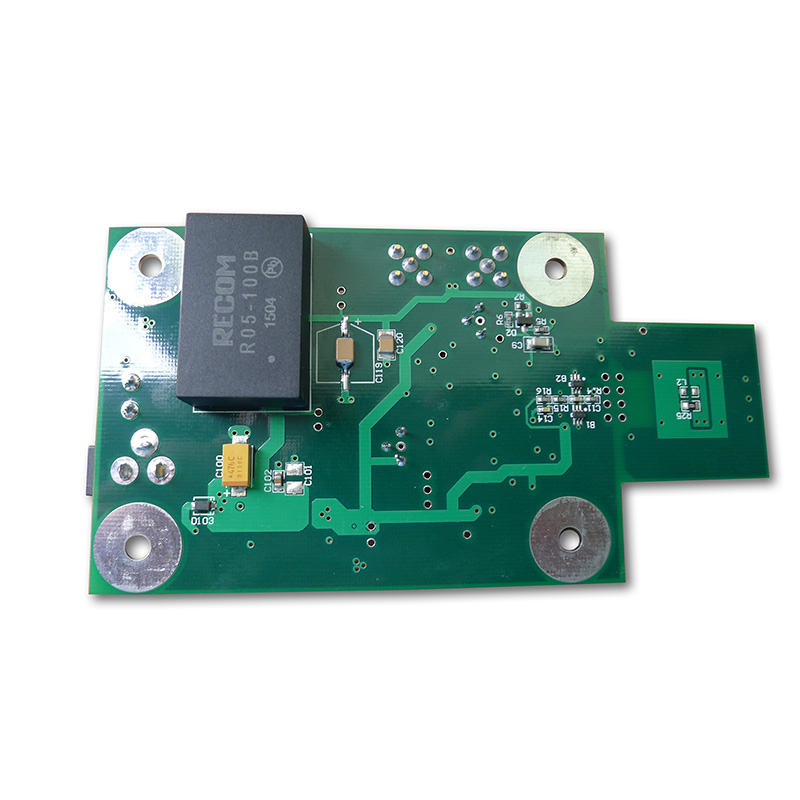

Uşaq monitoru PCBA üçün əsas etibarlılıq tələbləri
Etibarlılıq spesifikasiyalardan başlayır. Körpə otağının şərtlərini təxmin etməyin.
Ətraf Mühit və Əməliyyat Parametrləri
ParametrTələb olunan Spesifikasiya Niyə Əhəmiyyətlidirİşləmə temperaturu0°C-dən 45°C-dək Uşaq bağçası qızdırıcıları və açıq pəncərələrRütubətə dözümlülük10%--90% kondensasiyasızNəmləndiricilər və axıntı Ən azı 72 saat Davamlı işləmə müddətiValideynlər şarj etməyi unudurlar.Xalçaya 1,5 m-lik uşaq atmaq qabiliyyətinə malikdir. beşik
24/7 Əməliyyat üçün Power Architecture
Güc Dəmiryolu KomponentiEtibarlılıq XüsusiyyətiBatareya doldurucusu Termal tənzimləmə ilə xətti şarj cihazı Litium yanğınının qarşısını alır3,3V rəqəmsalDC-DC (2 MHz keçid) Səs-küyü audio diapazonundan yuxarı saxlayır3,0V RFUltra aşağı səs-küy LDO (10 µVrms) Qısa cərəyan limiti ilə 2,4VMCLDO qorunur.
Tənqidi: Batareyanı qoruyan IC-dən sonra superkapasitor (0,47F, 5,4V) əlavə edin. Bu, aşağı batareya ilə bağlandıqdan sonra 10 saniyə qeyd etməyə imkan verir.
Yüksək MTBF üçün komponent seçimi
Uşaq monitoru PCBA üçün uğursuzluqlar arasındakı orta vaxt (MTBF) 50.000 saatdan çox olmalıdır. Aşağıda sübut edilmiş seçimlər var.
Simsiz Çipset və Antenna
Bir çipset seçin:
- İnteqrasiya edilmiş PA(uşaq təhlükəsizliyi standartlarına cavab vermək üçün çıxış gücü ≤ +10 dBm)
- Danışmadan əvvəl qulaq asın(simsiz telefonlara müdaxilədən çəkinin)
- Tezlik atlama(40+ kanal)
Chipset FamilyAdvantageDezavantajıNordic nRF52 SeriesAşağı yuxu cərəyanı (0,5 µA)Məhdud video bant genişliyiSilicon Labs EFR32Audio üçün əla ADCDaha böyük paket (QFN48)Texas Instruments CC26xx-40°C-dən +85°C-yə qədər xarici reytinq
Anten seçimi: PCBA kənarında əyilmiş tərs-F antenası (MIFA) istifadə edin. Metal əşyalardan (dinamik maqnitləri, batareya paketləri) 10 mm məsafədə saxlayın.
Audio Giriş və Emal
KomponentSpesifikasiyaEtibarlılıq QeydiMikrofon MEMS, -38 dBV həssaslıqAxıma müqaviməti üçün silikon örtükÖn gücləndirici Qazanc 40 dB, səs-küy < 5 nV/√HzAC-0,1 Hz HPF ilə birləşdirilmiş (gurultu aradan qaldırır)VOX həddi SDF1-dən tənzimlənə bilər (3 dB) söhbətin qarşısını alır Dinamik ampClass-D, 1,5 Vt çıxış kabellərində 8ΩFerrit muncuq (EMİ-ni azaldır)
Temperatur Sensoru (Kritik Təhlükəsizlik Xüsusiyyəti)
Şarj IC-nin yanında körpə bloku PCBA-ya bir termistor qoyun (NTC, 25°C-də 10 kΩ). Firmware olmalıdır:
- Hər 30 saniyədən bir temperaturu qeyd edin
- 50°C-də şarjı dayandırın
- 45°C temperaturda valideyn bölməsinə simsiz siqnal göndərin

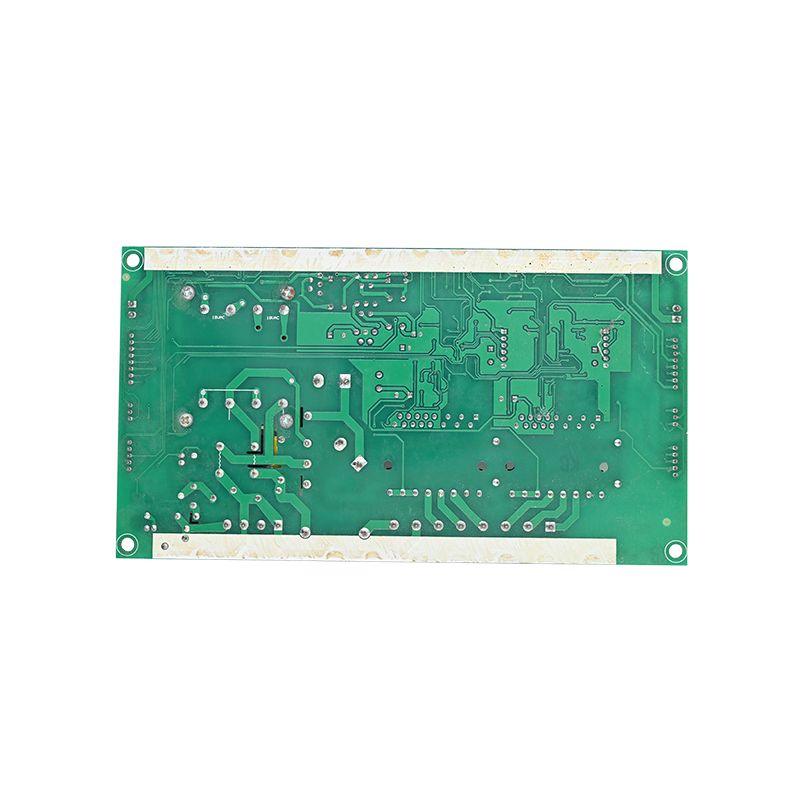

Aşağı RF Sızması və Səs Keyfiyyəti üçün PCB Düzeni
Səs-küylü bir uşaq monitoru PCBA statik və buraxılışlara səbəb olur. Bu qaydalara əməl edin.
Layer Stack və Torpaqlama
LayerFunctionConstraintTopRF (antenna yemi, çipset)Torpaqla paralel dalğa bələdçisiDaxili 1Davamlı torpaqRF bölməsi altında parçalanma yoxdurDaxili 2Güc (3.3V, 1.8V)Hər LDOBottomAudio, düymələr, LEDlər Rəqəmsal izləri mikrofon girişindən uzaq tutun
Qayda: Hər güc pininə 0,1 µF kondansatör yerləşdirin. Aşağı endüktans üçün 0402 ölçüsündən istifadə edin.
Səs yerdən izolyasiya
Rəqəmsal torpaq və analoq torpaq kodek altında bir nöqtədə görüşməlidir. Yer müstəviləri arasında ferrit muncuqlardan (100 MHz-də 600Ω) istifadə edin, ancaq heç bir torpaq döngələrini yoxladıqdan sonra.
Osiloskopla yoxlayın: RF ötürərkən mikrofon çıxışını yoxlayın. Səs-küy 2 mV-dən aşağı olmalıdır.
Doğrulama və Sertifikatlaşdırma Yoxlama Siyahısı
İstehsal etməzdən əvvəl hər bir uşaq monitoru PCBA-nı bu altı standarta uyğun olaraq yoxlayın.
TestMethodPass/Fail CriteriaAudio buraxılması 3 divar ilə 30 metr məsafədə gəzin< dəqiqədə 3 düşmə>100 ms davam edən Batareyanın işləmə müddəti 65 dB SPL> Davamlı VOX 2000 mAh batareya üçün 70 saat Doldurulma təhlükəsizliyi Qısa batareya terminalları CR-yə daxil deyil. bir yerdə yaşamaqWiFi marşrutlaşdırıcının yanında işləyin (2.4 GHz)Daimi desensitizasiya yoxdur.Sülyə müqaviməti Mikrofon portunda duz spreyi Audio quruduqdan sonra normala qayıdır.Həddindən artıq boşalma Batareya gərginliyi 2.8VMCU RF-ni bağlayır, RTC-ni saxlayır
Tez-tez verilən suallar -- Etibarlı Uşaq Monitoru PCBA Haqqında Ümumi Suallar
S1: Uşaq monitoru PCBA dizaynlarında ən çox rast gəlinən gizli nasazlıq hansıdır?
A:Səs giriş yolunun yaxınlığında yerləşdirilən keramika kondansatörlərindən mikrofonik səs-küy. Körpə bölməsi titrədikdə (beşik motorundan və ya düşürülmüş oyuncaqdan) 2-ci sinif dielektrik qapaqlar (X7R, X5R) 5 mV-ə qədər piezoelektrik gərginlik yaradır. Bu, mikrofon ön gücləndiricisinə qoşulur və eşidilən kliklər və ya gurultu yaradır. Həll ikiqatdır: 1) Birinci qazanc mərhələsində bütün audio birləşmə və ayırma üçün C0G (NP0) kondansatörlərindən istifadə edin. 2) X7R qaçınılmazdırsa, mexaniki gərginliyin elektrod istiqamətinə uyğunlaşması üçün PCBA-da kondansatörü fiziki olaraq 90 dərəcə çevirin. Həmişə 20 Hz, 1 Qrm-də vibrasiya masası ilə təsdiqləyin.
2-ci sual: Batareyanın kimyəvi seçimi körpə monitorunun PCBA-nın uzunömürlülüyünə necə təsir edir?
A:Üç kimya çox fərqli uğursuzluq rejimləri yaradır:
- Li-ion (18650): Ən yüksək enerji sıxlığı, lakin dəqiq CC/CV doldurulması tələb olunur. Mənfi temperatur əmsalı (NTC) olmayan sensor termal qaçmağa səbəb olur. Yalnız mühafizə IC-si olan təsdiqlənmiş batareya paketləri ilə istifadə edin.
- LiFePO4: Daha təhlükəsiz (150°C-dən aşağı istilik itkisi yoxdur) və daha uzun dövriyyə müddəti (2000 dövr). Bununla belə, aşağı gərginlik (3.2V nominal) 3.3V məntiqi üçün gücləndirici çevirici tələb edir, bu da xərc və dalğalanma səsini artırır.
- NiMH(ucuz qiymətli dizaynlar): Çox bağışlayan, lakin yaddaş təsirindən əziyyət çəkir. Yanacaq ölçmə cihazını yenidən kalibrləmək üçün PCBA hər 30 dövrədən bir boşalma dövrəsini daxil etməlidir. Bu olmadan, 6 aydan sonra işləmə müddəti 50% azalır.
Etibarlı uşaq monitoru PCBA üçün təhlükəsizlik və ya yüksək gərginlikdən qorunma (IC + PTC) ilə keyfiyyətli Li-ion üçün LiFePO4 seçin.
S3: Mən yalnız audio və video uşaq monitorları üçün eyni PCBA dizaynından istifadə edə bilərəmmi?
A:Xeyr və buna cəhd etmək üç xüsusi etibarlılıq problemini təqdim edir:
- Yaddaş bant genişliyi-- Yalnız audio üçün 64 kB RAM tələb olunur. Video sıxılmış çərçivələr üçün ən azı 2 MB tələb edir. Xarici RAM ilə paylaşılan PCBA, ESD testində uğursuz olan uzun izlər əlavə edir.
- RF iş dövrü-- Səs zamanın 10%-ni ötürür. Video vaxtın 80%-ni ötürür. Eyni 2,4 GHz PA video rejimində həddindən artıq qızır, 20 dəqiqədən sonra qazanc 6 dB azalır. Video dizaynları üçün PA altında bir termal massiv lazımdır.
- Güc çatdırılması-- Audio uşaq monitoru PCBA zirvələri 200 mA-da. Video zirvələri 600 mA-da. İncə güc izləri (0,25 mm) olan ümumi PCB düzülüşü kamera modulunu sıfırlayan gərginliyin azalmasına səbəb olur. Video dizaynları 0,6 mm izlər və ya ayrıca 1A dollar çevirici tələb edir.
İki ayrı PCBA qurun. Yalnız audio 2 qatlı lövhədən istifadə edir. Video idarə olunan empedanslı 4 qat tələb edir.

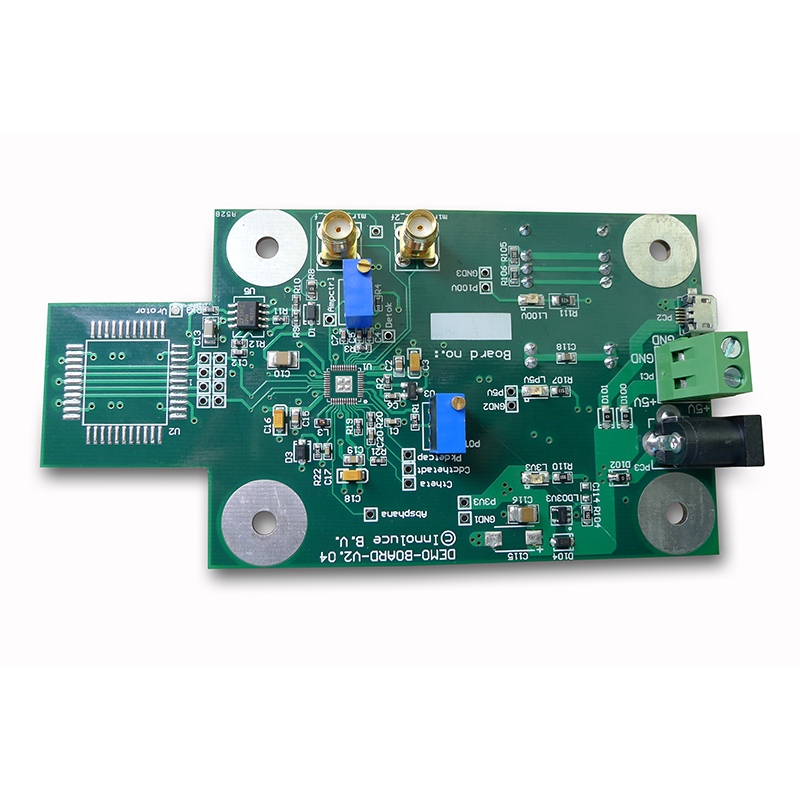

Sıfır Körpə Riski üçün İstehsal Testi
Hər bir yığılmış uşaq monitoru PCBA keçməlidir:
Test StansiyasıMüddətRədd etmə MeyarlarıAudio geriyə 10 saniyəTHD > 1% 1 kHz-də Batareya simulyatoru30 saniyə Doldurma cərəyanı > 50 mA 3.0VRF həssaslığından aşağı 5 saniyəPaket xətası dərəcəsi > 1% -95 dBm-də Həddindən artıq temperatur60 saniyəHər hansı bir nöqtə >0°C tam doldurulduqdan sonra >6
Son Dizayn Baxışının Yoxlama Siyahısı
MaddəTəsdiqləməSxematikBütün girişlərdə ESD qoruması var (8 kV kontakt)BOMCkapacitor gərginlik dərəcəsi ≥ 2× gözlənilir (məsələn, 5V rels üçün 10V) Mexanik Tutuş sahələrinin yaxınlığında hündür komponentlər yoxdur (hündürlük > 4 mm) FirmwareWatchdog taymeri MCU-nu sıfırlayır, əgər VOXp5 və Part FC15 dəqiqələri üçün. EN 62368-1 (audio təhlükəsizliyi)
Etibarlı uşaq monitoru PCBA dizaynı xərclərin azaldılması əvəzinə körpə təhlükəsizliyinə üstünlük vermək deməkdir. Yaxşı qurulmuş lövhə diş çıxarma və tantrums vasitəsilə səssizcə işləyir. Həqiqi uşaq bağçası şərtləri ilə sınaqdan keçirin -- ağ səs-küylü maşınlar, sönük işıqlar və mikrodalğalı sobalar. Valideynlərin etibarını qazanmağın yeganə yolu budur.
