Azotun yenidən axıdılması lehimləmə nədir və niyə bunu nəzərə almalıyıq?
Azotun təkrar axını sobada standart havanı 99,9% təmiz N₂ ilə əvəz edir. Oksigenin olmaması lehim pastası və komponent keçiricilərində oksid əmələ gəlməsinin qarşısını alır.
Proseslərin müqayisəsi
ParametrStandart Havanın təkrar axınıAzotun təkrar axını (N₂)FərqOksigen səviyyəsi20,9%< 1000 ppm (0,1%)200× az O₂İslatma bucağı25--35°10--15°2× daha yaxşı islatma Termal yastıqlarda boşalma15--27% sahə5---27%5 yastıqda baş qüsurlarının azaldılması0,5--2%< 0,05%10× daha azLehim toplanmasıVisibleNoneTəmizləyici lövhələr

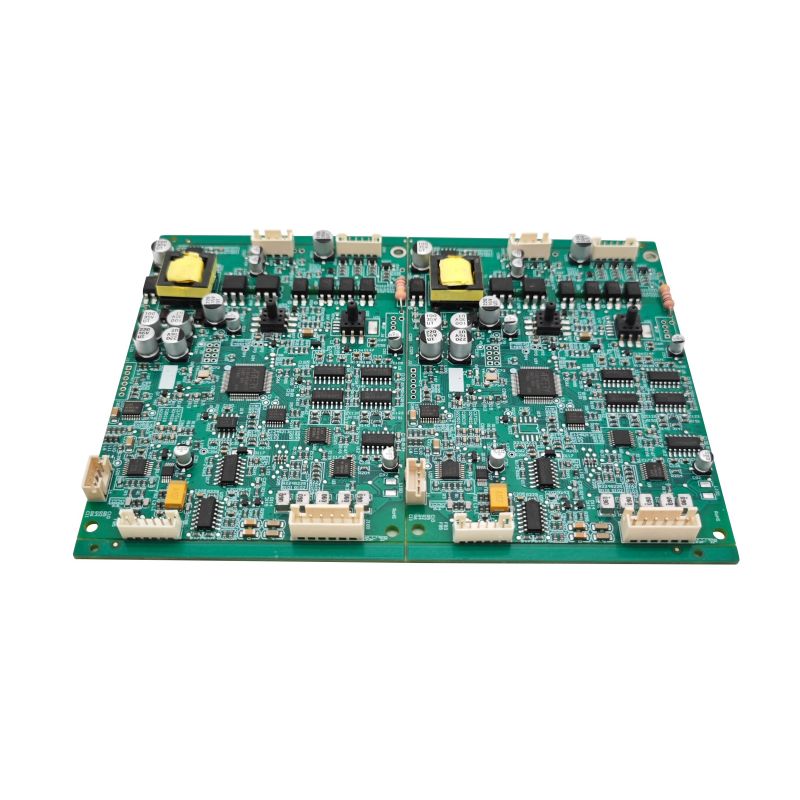

Sənaye Robot PCBA-da Oksidləşmə Problemi
Sənaye robotu PCBA tez-tez MOSFET-lər, qapı sürücüləri və güc idarəetmə IC-ləri altında böyük istilik yastıqlarından (açıq mis) istifadə edir. Bu yastıqlar havanın təkrar axınında sürətlə oksidləşərək lehimin tam islanmasının qarşısını alır. Nəticə istiliyi saxlayan və 1000+ iş saatından sonra sahədə nasazlıqlara səbəb olan boşluqlardır.
Azotun təkrar axınının aydın dəyər verdiyi yer
Hər sənaye robotu PCBA-dan eyni dərəcədə faydalanmır. Azot xüsusi ssenarilərdə məna kəsb edir.
Böyük Mis Sahələri və Ağır Komponentlər
Lövhə XüsusiyyətiAir Reflow RiskAzot Faydası10×10 mm termal yastıq> 30% boşluqlar, qaynar nöqtələr< 8% boşluqlar, vahid20+ təbəqə lövhəsi (qalın)Tətlər arasında qeyri-bərabər qızdırmaIsıtma vasitəsilə daha yaxşı istilik ötürülməsiBöyük birləşdiricilər (40+ sancaqlar)Baş-in-yastıq modulları0% defekt. sürücülər)Uzun müddət ərzində isladılmış səthlərdə oksidləşmə
Real dünya məlumatları: Tək lövhədə 12 güclü MOSFET olan altı oxlu robot nəzarətçi PCBA-da azotun yenidən axını azaldılmış sahə 24 ay ərzində 3,2%-dən 0,4%-ə qədər gəlir gətirir. Əsas nasazlıq rejimi -- həddindən artıq istiləşməyə səbəb olan termal yastıq boşluqları -- 87% azalıb.
Aşağı Gərginlik, Yüksək Cərəyan İzləri
Servo sürücülər üçün sənaye robotu PCBA daxili təbəqələrdə 30--80A daşıyır. Cari həssas rezistorlar (0,5 mΩ, 2512 paket) altındakı boşluqlar fırlanma anı oxunuşlarını pozan müqavimət dəyişikliyi yaradır.
Cari Hiss KomponentiAir Reflow VariasiyasıAzotun Yenidən Axın Dəyişməsi4-terminal şunt (2512) Boşalmaya görə ±8%±1,5%Hiss rezistorunun temperaturunun yüksəlməsi15°C5°C500 dövrədən sonra kalibrləmə sürüşməsi12%2%
Azotun təkrar axınının lazım olmadığı yerlərdə
Azot dəyəri əlavə edir (soba modifikasiyası + qaz sərfiyyatı = PCBA üçün $0,08--0,12). Bu hallar üçün istifadə etməyin.
Aşağı istilik kütləsi olan kiçik lövhələr
SsenariAzot tələb olunmurBirtərəfli, <50 komponentHavanın təkrar axını <8% boşluq yaradırBütün kiçik paketlər (0402, QFN 3×3)Həssas hissələri olmayan böyük istilik yastiqciqları yoxdur Qurğuşunsuz SAC305Standart axın havanın yenidən axıdılması üçün rəflər (az həcmli lövhələr0) əsaslandırılmışdır
Yüksək Fəaliyyətli Fluxdan istifadə edən lövhələr
Bəzi təmiz olmayan axınlarda (məsələn, Senju M705-GRN360-K2-V) 240°C-ə qədər havada effektiv işləyən aktivatorlar var. Azotun ölçülə bilən faydası yoxdur. Oksigen həssaslığı üçün flux məlumat cədvəlini yoxlayın.

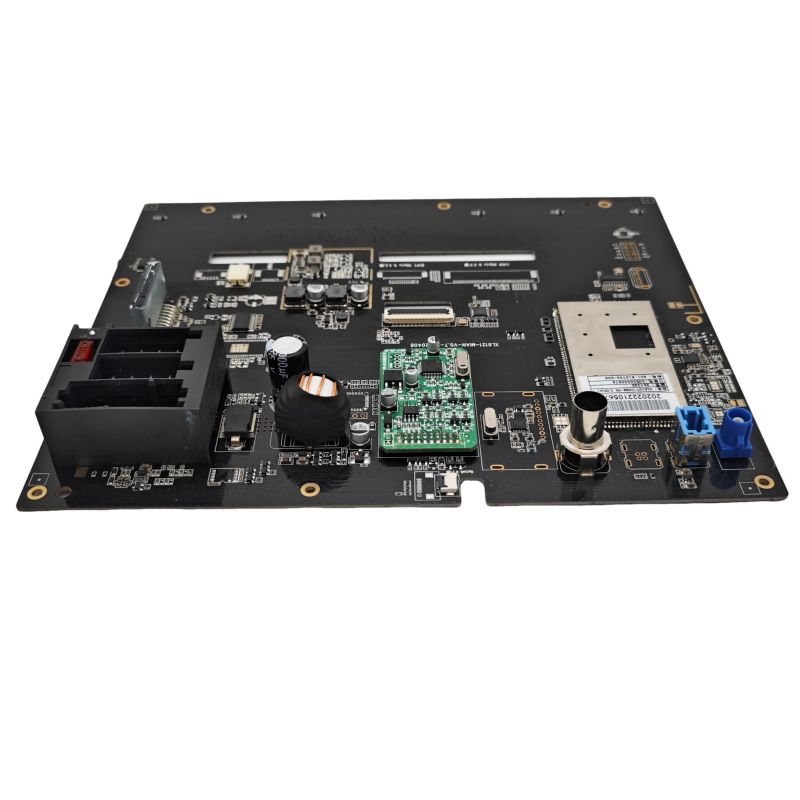

Sənaye Robot PCBA üçün İcra Parametrləri
Azotdan istifadə etmək qərarına gəlsəniz, bu xüsusi parametrləri tətbiq edin.
Azot altında soba profili
ZonaTemperatureTimeO₂ HədəfÖn qızdırma150--180°C60--90 san< 5000 ppmİmlat180--210°C60--90 san< 2000 ppmTəkrar axın pik (SAC305)240--250°C01-01-30< ppmSoyutma-5°C/san eniş ---Tələb yoxdur
Tənqidi: Yenidən axın zamanı O₂-ni 1000 ppm-dən aşağı saxlayın. 1500 ppm-dən yuxarı, fayda yox olur -- boşluqlar yenidən hava axını səviyyəsinə qayıdır.
Azot axını sürəti və təmizliyi
ParametrTövsiyəTəmizlik99,9% minimum (3,0 dərəcəli)Çixi nöqtəsi-40°C və ya daha aşağıAxım sürəti15--25 m³/saat (tipik 6 zonalı soba)
Xərc təxmini: 100×150 mm-lik tipik bir sənaye robotu PCBA üçün azot 10.000 həcmdə lövhəyə $0,10 əlavə edir. 100.000 həcmdə qiymət hər lövhə üçün 0,04 dollara düşür.
Azot Faydasını Doğrulamaq üçün Test
Sənaye robotunuz PCBA üçün azotla bağlı öhdəlik götürməzdən əvvəl bu iki testi həyata keçirin.
Boşluğun müqayisəsi (Rentgen)
1. 20 lövhəni havada, 20 lövhəni azotda yenidən axıdın
2. Hər lövhəni 0° və 45° əyilmə ilə rentgen şüası ilə aparın
3. Ən böyük termal yastığın altındakı boşluq sahəsini ölçün (məsələn, motor sürücüsü IC)
4. Azotun əsaslandırılması üçün keçid meyarı: Hava ilə müqayisədə boşluqların azalması > 50%
Kesiti və Kəsmə Testi
TestAir Reflow NəticəNitrogen TargetIMC qalınlığı (intermetalik)1--3 µm qeyri-bərabər2--4 µm vahidBoşluq diametri> 200 µm ümumi< 100 µm nadirKüreyi kəsmə gücü (0,5 mm BGA)800--1000 gf1100-13
Tez-tez verilən suallar -- Sənaye Robot PCBA üçün Azot Reflow haqqında Ümumi Suallar
S1: Azotun təkrar axını vibrasiyaya məruz qalan sənaye robotu PCBA üçün lehim birləşməsinin etibarlılığını artırırmı?
A:Bəli, ancaq xüsusi uğursuzluq mexanizmləri üçün. Sənaye robotları servo mühərriklərdən və sürət qutularından 5--50 Qrms vibrasiya yaşayır. Vibrasiya ilə əlaqəli iki uğursuzluq azotla yaxşılaşır:
Kirkendall boşalması-- Hava axınında mis-qalay intermetal (IMC) böyüməsi qeyri-müntəzəmdir və interfeysdə mikroskopik boşluqlar yaradır. Vibrasiya altında bu boşluqlar birləşir və 5000--10.000 saatdan sonra çatlayır. Azotun təkrar axını boşluqlar olmadan vahid IMC (Cu₆Sn₅ təbəqəsi) yaradır. Vibrasiya testi (20 Grms, 10--2000 Hz, 100 saat) azot birləşmələrinin 3 dəfə daha uzun müddət sağ qaldığını göstərir.
Ağır komponentlərin yaxınlığında lehim yorğunluğu-- Sənaye robotu PCBA-da böyük transformatorlar (15×15 mm) robotun istiləşməsi zamanı (25°C-dən 85°C-dək) diferensial istilik genişlənməsini yaşayır. Hava axınında boşluqlar stressin ən yüksək olduğu komponent künclərinin altında cəmləşir. Bu boşluqlar çatlaqların başlanğıcı kimi çıxış edir. Azotla boşluqsuz oynaqlar gərginliyi bərabər paylayır.
Kəmiyyət yaxşılaşması-- Sürətlənmiş həyat testi (termal zərbə -40°C-dən +125°C-dək, 1000 dövr + eyni vaxtda vibrasiya) göstərir:
- Hava reflow birləşmələri: 12% çatladı və ya uğursuz oldu
- Azot reflow birləşmələri: 1,5% çatlamışdır
Lakin, azot pis işlənmiş yastıq həndəsəsini və ya yanlış trafaret deliklərini düzəltmir. Həmişə əvvəlcə onları optimallaşdırın, sonra azot əlavə edin.
S2: Sənaye robotu PCBA güc mərhələləri üçün hansı boşluq faizi məqbuldur və azot buna nail ola bilərmi?
A:Sənaye robotu PCBA güc mərhələləri üçün (motor ötürücüləri, IGBT-lər, MOSFET-lər) məqbul boşluq istilik yükündən asılıdır. Üç səviyyə mövcuddur:
Tier 1 -- Yüksək güc (fasiləsiz > 20A/FET)
Qəbul edilən boşluq sahəsi: < 5%. Tək boşluq diametri: < 0,2 mm. Bu, yalnız azotun təkrar axını (1000 ppm O₂) və vakuumun təkrar axını (isteğe bağlı) ilə mümkündür. Azot olmadan tipik boşluqlar 15--25% təşkil edir.
Tier 2 -- Orta güc (10--20A pik, fasiləli)
Qəbul edilən boşluq sahəsi: < 10%. Tək boşluq yoxdur > 0,5 mm. Azotun təkrar axını ardıcıl olaraq 5--8% boşluqlara nail olur. Havanın təkrar axını 12--18% istehsal edir -- çox vaxt marjinaldır, lakin istilik simulyasiyası imkan verirsə, keçir.
Səviyyə 3 -- Aşağı güc (< 5A, siqnal IC)
Qəbul edilən boşluq sahəsi: < 25%. Boşluqlar minimal istilik təsirinə malikdir. Azot lazımsızdır. Hava axını kifayətdir.
Azot vakuum olmadan 1-ci səviyyəyə çata bilərmi?Yoxdur -- tək azot tutmuş axın qazları səbəbindən 5--8% minimum boşluqlara çatır. 5% -dən aşağı boşluqlar üçün (SiC MOSFET və ya GaN cihazları üçün kritikdir) vakuum reflow lazımdır (lehim əridikdən sonra qazları çıxarır). Azot + vakuum 1--3% boşluq əldə edir.
Sənaye robotu PCBA üçün sınaq protokolu: 10 lövhədə boşluqları ölçün. Orta > 15% olarsa, azot əlavə edin. Orta hesabla 8--15% və hər bir komponent üçün güc sərfi < 2W olarsa, hava məqbuldur. <8% tələb olunarsa, azot və trafaret optimallaşdırmasını təyin edin (flu azad etmək üçün termal pad vasitəsilə).
S3: Mövcud hava axını sobamı sənaye robotu PCBA istehsalı üçün azota çevirə bilərəmmi?
A:Bəli, lakin üç müzakirə olunmayan dəyişikliklə. Bir çox istehsalçı qismən çevrilməyə cəhd edir və uğursuz olur.
Modifikasiya 1 -- Sobanın möhürlənməsi
Hava axını sobalarının giriş/çıxış pərdələrində və zonalar arasında boşluqlar var. Azotun təmizliyi oksigenin <50 L/dəqiqə daxil olmasını tələb edir. Quraşdırın:
- İki qatlı maqnit pərdələr (sadə zəncirləri əvəz edir)
- Müsbət təzyiqə nəzarət (soba daxilində 1--2 mm H₂O)
- Bütün giriş panellərini yüksək temperaturlu silikon contalarla bağlayın
Sızdırmazlıq etmədən siz 3--5 qat daha çox azot istehlak edəcəksiniz (bir lövhə üçün 0,30--0,50 dollar dəyərində) və hələ də zirvədə 5000 ppm O₂ olacaq -- düzgün tənzimlənmiş hava sobasından daha pis.
Modifikasiya 2 -- Oksigen monitorinq sistemi
İki sirkoniya O₂ sensoru quraşdırın: biri əvvəlcədən qızdırma zonasında, biri yenidən axın pik zonasında. Sensorlar hər ay kalibrlənməlidir. Bir çox sənaye robotu PCBA istehsalçıları kalibrləməni atlayır, sonra boşluqların niyə qaytarıldığını düşünürlər.
Modifikasiya 3 -- Konveyer və yağlama
Standart soba konveyer sürtkü yağları azotda buxarlanır (oksigenin olmaması parçalanma temperaturunu dəyişir). Perfluoropolieter (PFPE) yağından istifadə edin. Kester və ya Klüber markaları. Standart sürtkü lövhəni çirkləndirəcək və lehim topları yaradacaqdır.
Dönüşüm dəyəri və qrafiki:
- Avadanlıq: $8,000--$15,000 (möhürlər, pərdələr, sensorlar, axın nəzarəti)
- Quraşdırma: 2 gün fasilə
- Azot təchizatı: Maye çəni və ya PSA generatoru (ayda 300--500 dollar icarə)
- Sənaye robotu PCBA həcmi > 50,000/il üçün geri ödəmə müddəti: 6--8 ay (azaldılmış yenidən işdən və sahə gəlirlərindən)
çevirməyinillik həcminiz 20.000 lövhədən azdırsa. Bunun əvəzinə artıq azot reflowu olan müqavilə istehsalçısından istifadə edin.
Qərar matrisi -- Azotdan istifadə etməlisiniz?
FactorAir Reflow Kifayət qədər Azot Tövsiyə Edilən Termal yastiqciqlar > 25 mm²Xeyr Bəli Açıq mis əsaslı komponentlər (QFN, DFN) Xeyr BəliBGA meydançası < 0,8 mmXeyrBəliRobot PCBA əməliyyatı > 60°C ətraf mühitiXeyrBəliSahə etibarlılıq hədəfi hər il üçün < 0-Xeyr %Ledersiz (SAC305) təmiz olmayan axını iləBəzənBöyük lövhələr üçünHəcmi < 10.000 lövhə/ilBəliXeyr (səmərəsiz)
Yekun Tövsiyə
Azotun təkrar axını aşağıdakıları ehtiva edən sənaye robotu PCBA üçün aydın məna kəsb edir:
- Böyük termal yastıqlar (> 25 mm²)
- Açıq kalıp yastıqları olan BGA və ya QFN
- Komponent başına > 5W sərf edən istənilən güc mərhələsi
- Etibarlılıq tələbi < 1% sahənin 5 il ərzində nasazlığı
Azotun kiçik komponentləri olan və heç bir istilik problemi olmayan sadə, aşağı gücə malik sənaye robotu PCBA (sensor interfeysləri, giriş/çıxış lövhələri) üçün mənası yoxdur.
Praktik məsləhət: Azotda 100 lövhəli sınaq keçirin. X-ray boşalması. Cari hava axınının nəticələri ilə müqayisə edin. Boşluq sahəsi 50% -dən çox azalarsa, azot tətbiq edin. 30% -dən az azalma varsa, flux və ya trafaret dizaynınız əsl problemdir -- əvvəlcə onları düzəldin.
