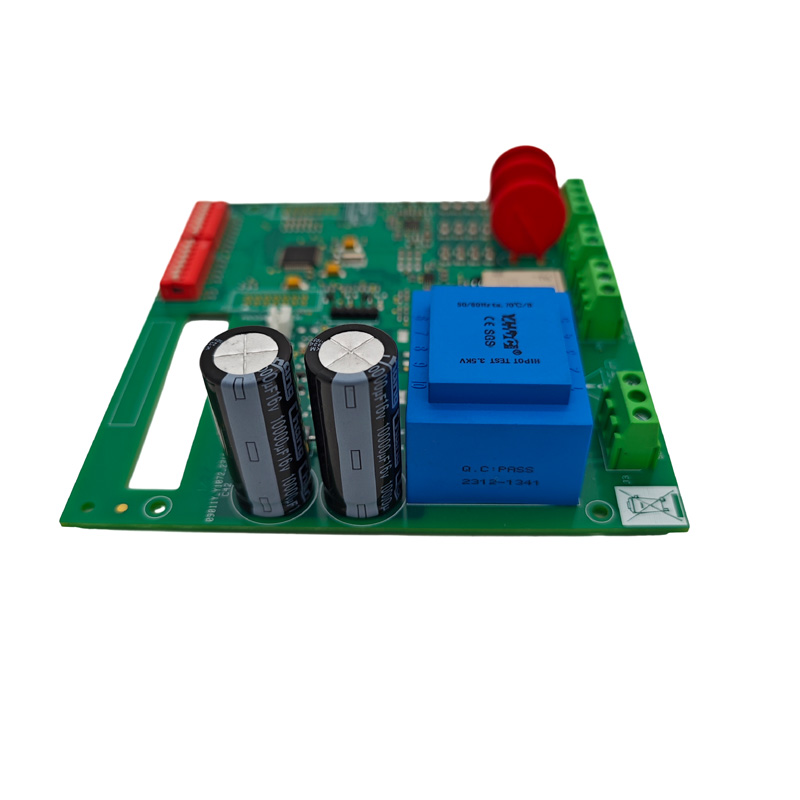

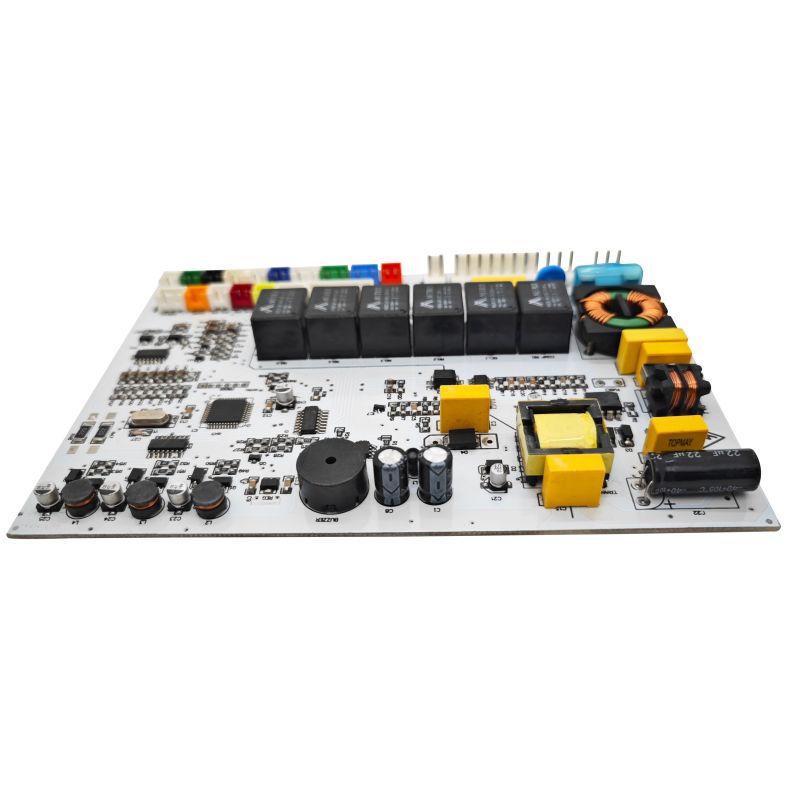

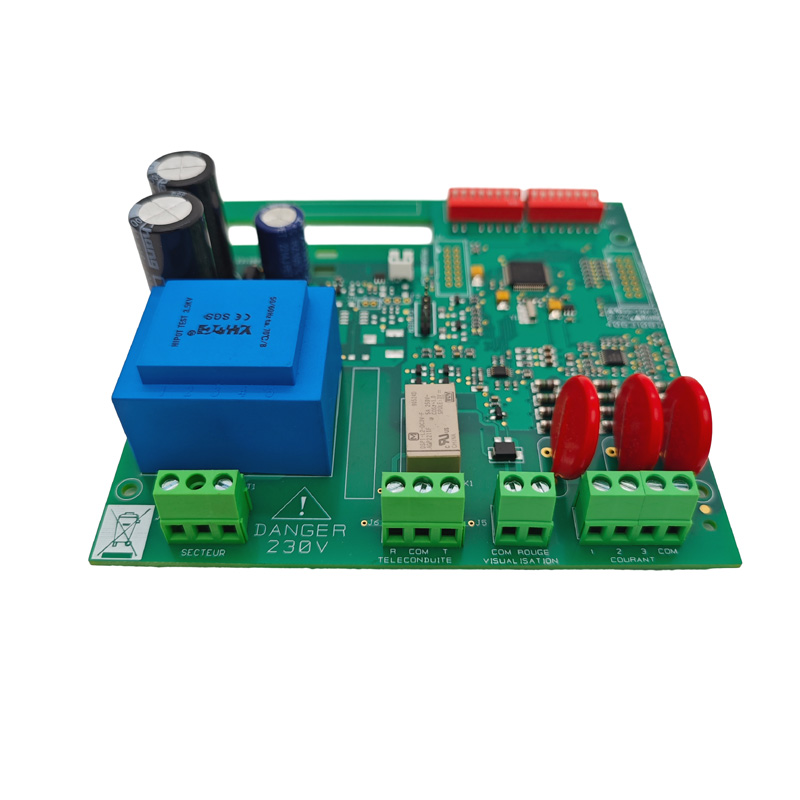

Balıqçılıq Sonar PCBA

Balıqçılıq sonar sistemi (balıq axtaran) dəniz aşkarlama avadanlığının əsas elektron komponentidir və istirahət balıq ovu, kommersiya balıq ovu və sualtı kəşfiyyatda geniş istifadə olunur. Peşəkar PCBA istehsal xidmət təminatçısı olaraq, biz duz spreyi, yüksək rütubət və həddindən artıq temperatur dalğalanmaları ilə xarakterizə olunan sərt dəniz mühitlərində etibarlı işləməyi təmin edən dizayndan hazır məhsulun yığılmasına qədər birdəfəlik həllər təklif edirik.

Balıqçılıq Sonar PCBA-nın iki əsas məclisi

Sonar sistemi hər biri fərqli PCBA tələblərinə malik iki elektron məclisdən ibarətdir:

Displey/Prosessor PCBA

• Sonar siqnalının işlənməsi – geri dönən əks-sədaların rəqəmsal şəkillərə çevrilməsi

• GPS naviqasiya inteqrasiyası – mövqe məlumatlarını sonar oxunuşları ilə birləşdirir

• Displey sürmə – LCD və ya toxunma ekran çıxışına nəzarət

• İstifadəçi interfeysi ilə qarşılıqlı əlaqə – oxu düyməsi və ya toxunma girişləri

Transduser PCBA

1. Pulse generasiyası – sonar tezliklərində yüksək gərginlikli partlayışların (±40V-dan ±100V) yaradılması

2. Echo qəbulu – zəif qaytarma siqnallarının gücləndirilməsi və kondisiyalaşdırılması (mikrovolt diapazonu)

3. Göndərmə/Qəbul kommutasiyası – ötürmə və qəbul rejimləri arasında sürətlə keçid

4. Empedans uyğunluğu - uyğun kabel və çevirici xüsusiyyətləri

Müasir İstehsal Trendi: Yüksək səviyyəli balıqçılıq çeviriciləri indi SMT texnologiyasından istifadə edir, seç və yerləşdir maşınları pyezoelektrik elementləri birbaşa PCBA-ya quraşdıraraq, təkmilləşdirilmiş dəqiqlik və aşağı qiymət üçün keramika kristallarının əl ilə yerləşdirilməsini əvəz edir.

Əsas Texniki Spesifikasiyalar

Mövcud Konfiqurasiyalar

• Tək tezlik, tək şüa: 38 kHz, 50 kHz, 200 kHz @ 1 kVt

• İkiqat tezlik, tək şüa: 38/200 kHz və ya 50/200 kHz (balıqçılıq üçün ümumi)

• Yüksək güc: 4 kVt dərin su kommersiya konfiqurasiyası

PCBA Fiziki Xüsusiyyətləri

Altı Kritik Dizayn Mülahizələri

1. Siqnal bütövlüyü – Aşkarlamanın Dəqiqliyinin təmin edilməsi

Sonar tezlikləri 50 kHz ilə 900 kHz arasında dəyişir. PCBA düzeni aşkarlama diapazonuna və dəqiqliyinə birbaşa təsir göstərir:

• Empedansla idarə olunan izlər: çevirici kabellər üçün tipik 50Ω və ya 75Ω

• Uyğun iz uzunluqları: Fazalı massiv çeviriciləri üçün bütün element izləri eyni elektrik uzunluğuna malik olmalıdır

• Mühafizə halqaları: Səs-küyü rədd etmək üçün həssas analoq girişləri əsaslı izlərlə əhatə edin

• Ayrı-ayrı analoq/rəqəmsal əsaslar: Güc girişinin yaxınlığında bir ulduz nöqtəsində qoşun

2. Nəmdən qorunma – №1 Etibarlılıq Faktoru

Dəniz mühitləri PCBA-ları duz spreyinə, kondensasiyaya və birbaşa suya batırmağa məruz qoyur. Konformal örtük müzakirə olunmur:

IP Reytinq Hədəfləri:

• Ekran vahidi: IP65 minimum (toz keçirməz, suya davamlı)

• Transduser yığılması: Minimum IP68 (1m+-a qədər suya davamlı)

3. Göndərmə/Qəbul (T/R) Kommutasiyası – Həssas Qəbuledicinin Qorunması

Sonar çevirici eyni vaxtda ötürə və qəbul edə bilməz. PCBA həssas aşağı səs-küy gücləndiricisini (LNA) yüksək gərginlikli ötürmə impulsundan qoruyan T/R açarı daxil etməlidir:

• Üç qatlı qorunma: Chopper dövrəsi + gərginlik sıxma + seriyalı müqavimət

• Cavab müddəti: <10μs (daaz suda 1ft dərinlik = 2μs gediş-gəliş)

• Qəbuledicinin mühafizə reytinqi: ±5V girişdə ±100V zirvələrdən sağ çıxın

4. Güc gücləndiricisinin dizaynı

MCU-nun məntiq səviyyəli siqnalını (5V) çeviricini idarə etmək üçün tələb olunan gərginliyə yüksəldir:

5. Qəbuledici zənciri – Gücləndirmə və Filtrləmə

Qayıdış əks-sədaları olduqca zəifdir (millivolt və ya mikrovolt). Alıcı zənciri aşağı səs-küylə yüksək qazanc tələb edir:

6. Enerji təchizatı dizaynı

Tək 12V dəniz batareyası girişindən çoxlu təmiz gərginlik relsləri yaradır:

Tövsiyə: Rəqəmsal və analoq relslər üçün ayrıca keçid tənzimləyicilərindən istifadə edin. Alıcı zəncirinə ən təmiz güc üçün çeviriciləri dəyişdirdikdən sonra LDO-lardan istifadə edin.

PCBA Layout Etibarlılıq Qaydaları

Material seçimi təlimatı

İstehsal sınaqlarına dair tələblər

Ekoloji Kvalifikasiya (Kommersiya Məhsulu Standartı)

Tez-tez verilən suallar

S1: Transduserin yığılması üçün sərt FR4 və ya çevik PCB?

Hər ikisi həyat qabiliyyətlidir; seçim performansa və etibarlılığa təsir göstərir:

• Sərt FR4: Sadə tək elementli çeviricilər, aşağı tezlikli (50-83 kHz) dizaynlar üçün ən yaxşısıdır. Daha aşağı qiymət, daha asan istehsal, lakin əyri gövdə formalarına uyğun gəlmir.

• Çevik PCB: Fazalı massivlər, yüksək tezlikli (200 kHz+), əyri korpus dizaynları üçün ən yaxşısıdır. Mürəkkəb formalara uyğundur, mənzil ölçüsünü azaldır, lakin daha yüksək qiymətə malikdir.

Sənaye tendensiyası: Premium balıq axtaranlar indi sonar şüasını formalaşdırmaq üçün əyri və ya xətti massivlərdə onlarla kiçik çevirici elementlərin dəqiq yerləşdirilməsinə imkan verən SMT piezoelektrik elementləri ilə çevik PCBA-lardan istifadə edirlər.

S2: Qəbuledicinin preampını yüksək gərginlikli ötürmə impulsundan necə qorumaq olar?

Üç qatlı qorunma sxemindən istifadə edin:

1. Doğrama dövrəsi: Arxa arxaya MOSFET və ya PIN diodlar qəbuledici girişi ilə ardıcıl olaraq - ötürmə zamanı SÖNDÜR

2. Gərginlik sıxma: Arxa arxaya Schottky və ya Zener diodları ±5V və ya ±10V-a sıxılır

3. Seriya müqaviməti: T/R açarı və LNA girişi arasında 100Ω-dan 1kΩ-ə qədər rezistor xəta şəraitində cərəyanı məhdudlaşdırır

3-cü sual: Fasiləli sonar siqnalları və ya xəyal əks-sədaları nəyə səbəb olur?

Çox vaxt PCBA dizaynı və ya montaj qüsurlarına görə izlənilə bilər:

1. Bağlayıcıda rütubətin daxil olması → Bağlayıcının qovşağını yerləşdirin, möhürlənmiş bağlayıcılardan istifadə edin

2. SMT elementlərində çatlamış lehim birləşmələri → Çevik PCB istifadə edin, epoksi doldurma əlavə edin

3. Güc relslərində qeyri-kafi ayırma → 1000μF toplu kondansatör əlavə edin, LNA relsləri üçün ayrı 100μF+100nF ayırma

4. Zəif diapazon filtrinin tənzimlənməsi → 1% dözümlülük komponentlərindən istifadə edin, şəbəkə analizatoru ilə yoxlayın

Niyə Bizi Seçin - Dəqiqlik Balıqçılıq Sonar PCBA Tələblərinə Uyğundur

Biz öz imkanlarımızı xüsusi olaraq dəniz elektronikası istehsalının unikal problemlərini həll etmək üçün qurmuşuq:

1. Yetkin Nəm Qoruma Prosesləri

Duz spreyinin korroziyası və nəmin daxil olması dəniz mühitində əsas problemlərdir. Biz seçici püskürtmə (birləşdirici sahələrdən dəqiq qaçınma) və asan yoxlama üçün UV flüoresan izləyicisi olan akril, silikon və uretan uyğun örtük seçimlərini təklif edirik - çevirici birləşmələri üçün IP68 mühafizə tələblərinə cavab veririk.

2. Çevik PCB və Sərt-Flex İstehsal qabiliyyəti

Yüksək səviyyəli balıqçılıq çeviriciləri getdikcə çevik PCB + SMT pyezoelektrik element həllərindən istifadə edir. Biz çevik PCB (poliimid/PET) və rigid-flex board istehsalını dəstəkləyirik - dəqiq massiv yerləşdirməyə, əyri korpus uyğunluğuna və azaldılmış ümumi ölçüyə imkan verir.

3. Bir Pəncərəli Açar Təslim Xidmət – Azaldılmış Koordinasiya Yeri

PCB istehsalı → komponentlərin əldə edilməsi → SMT/DIP montajı → proqramlaşdırma → funksional sınaq → uyğun örtük → naqil qoşqularının yığılması → hazır məhsulun yığılmasından, bütün proseslər çoxlu təchizatçıların koordinasiya xərclərini və keyfiyyət risklərini minimuma endirməklə, şirkət daxilində tamamlanır.

4. Kompleks Test və Qiymətləndirmə İmkanları

2 köhnəlmiş sınaq otağı, 2 yüksək/aşağı temperaturlu sınaq kamerası və geniş çeşiddə peşəkar sınaq alətləri ilə təchiz olunmuş, biz aşağıdakıları həyata keçirə bilərik:

• Circuit Test (İKT)

• Termal velosiped testi (-40°C ilə +85°C)

• Duz sprey testi

• Temperatur şoku testi

• Funksional sınaq (T/R keçidinin yoxlanılması, səs-küy zəmininin testi daxil olmaqla)

5. Çevik Həcm Dəstəyi

İllik PCBA istehsal gücü 1,5 milyon ədədi ötür, eyni zamanda heç bir MOQ olmadan kiçik həcmli pilot işləri dəstəkləmək - prototip yoxlamasından kütləvi istehsala problemsiz keçid.

Kvalifikasiyalarımız

• Quruluş: 2011

• Fabrik sahəsi: 3000+ m²

• R&D mühəndisləri: 20

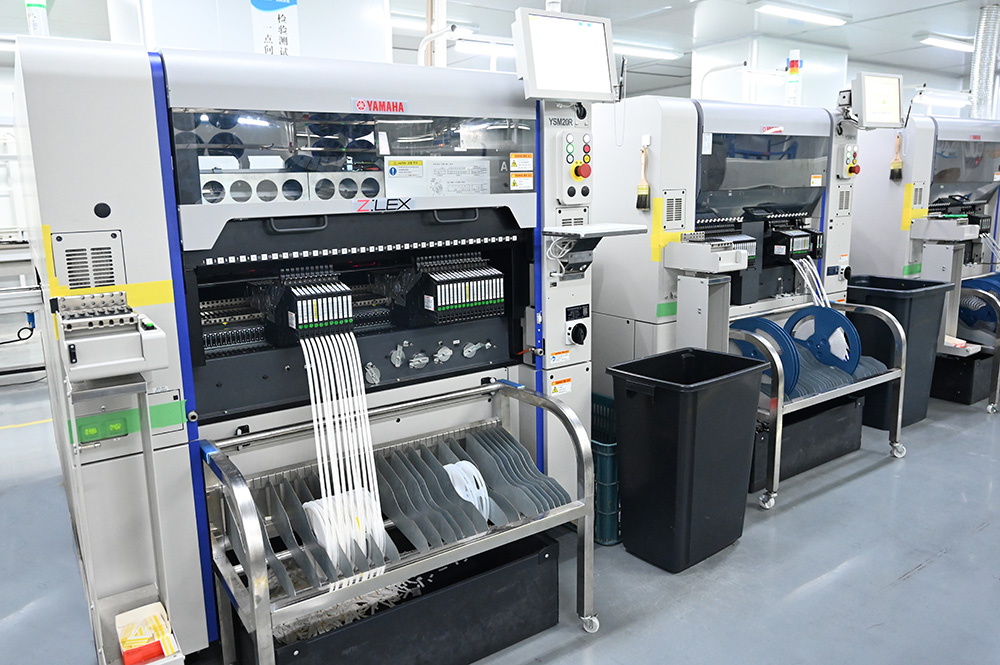

• SMT İstehsal Xətləri: 6

• DIP montaj xətləri: 4

• Hazır məhsulun montaj xətləri: 2

• Keyfiyyət sistemi: ISO 9001:2015 sertifikatlı, IPC-610E uyğun

• İxrac bazarları: Şimali Amerika, Cənubi Amerika, Avropa, Asiya, Okeaniya
