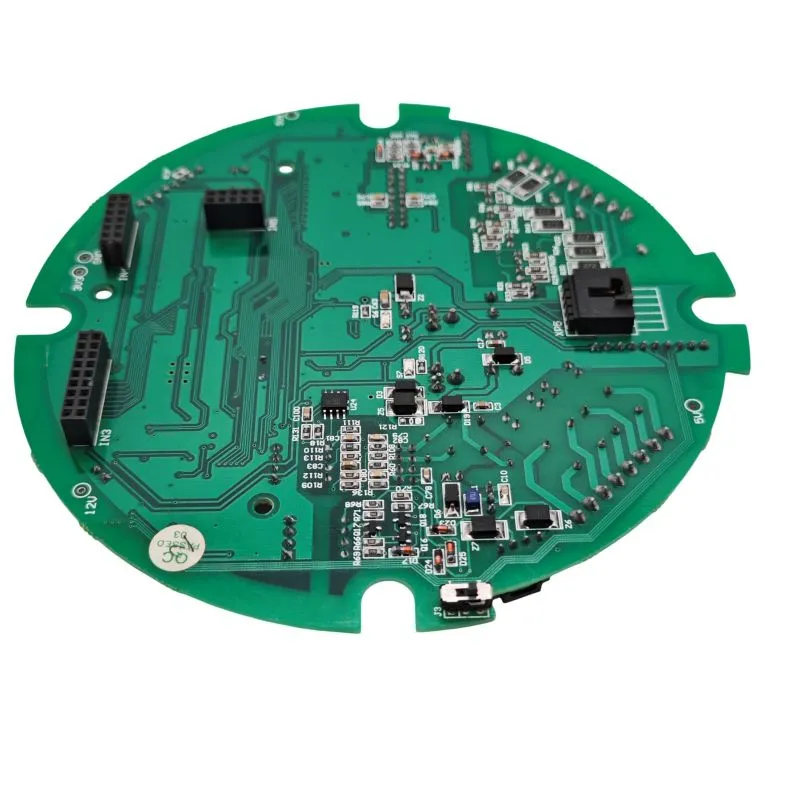

Niyə Etibarlı Əkin İşığı PCBA Davamlı Bağçılıq Əməliyyatı üçün Dəqiq Termal İdarəetmə və Spektral Nəzarət tələb edir?

Bağçılıq LED qurğuları ekstremal şəraitdə işləyir: 12-16 saat fasiləsiz gündəlik istifadə, yüksək rütubət və əhəmiyyətli istilik gərginliyi. TheƏkin yüngül PCBA-danUnixplore Electronicsqabaqcıl istilik yayılması, dəqiq cərəyan tənzimləməsi və dalğa uzunluğuna görə dəqiq spektr nəzarəti ilə bu tələblərə cavab vermək üçün hazırlanmışdır. Bu məqalə etibarlı, uzunömürlü LED işıqlandırma həlləri axtaran mühəndislər və yetişdiricilər üçün praktiki təlimat təklif edən material seçimi, mis çəkisinin hesablanması, sürücü topologiyası və ətraf mühitin mühafizəsi daxil olmaqla kritik dizayn mülahizələrini araşdırır.

Niyə Yüngül PCBA Performansının əkilməsi məhsulun məhsuldarlığına və enerji səmərəliliyinə birbaşa təsir edir?

Bağçılıq işıqlandırmasında PCBA sadəcə bir komponent deyil, bütün qurğunun əsasını təşkil edir. Ümumi işıqlandırmadan fərqli olaraq, bitki böyüməsi işıqları gündəlik 12-16 saat fasiləsiz işləyərkən xüsusi dalğa uzunluqlarını (çiçəkləmə üçün qırmızı, vegetativ böyümə üçün mavi) yüksək dəqiqliklə çatdırmalıdır. PCBA-da hər hansı bir nasazlıq - həddindən artıq istiləşmə, cari balanssızlıq və ya rütubətin daxil olması səbəbindən - məhsul itkisi, enerji itkisi və bahalı dayanma vaxtı ilə nəticələnə bilər.

Unixplore Electronicsəkin yüngül PCBA-ların dizaynı və istehsalına on ildən çox müqavilə istehsal təcrübəsi gətirir. PCB dizaynı, SMT montajı, funksional sınaq və uyğun örtükləri əhatə edən imkanlara malik şirkət kommersiya bağçılığının ciddi etibarlılıq standartlarına cavab verən açar təslim həllər təqdim edir. Bu məqalə dayanıqlı əkin işığı PCBA-nı standart LED lövhəsindən fərqləndirən əsas texniki parametrləri və dizayn qaydalarını araşdırır.

Əsas Texniki Spesifikasiyalar və Performans Tələbləri

Aşağıdakı cədvəllər müxtəlif güc səviyyələri və tətbiqləri üzrə yüngül PCBA-ların əkilməsi üçün əsas elektrik, spektral və istilik parametrlərini təsvir edir.

Böyümə mərhələsinə görə spektral tələblər

Elektrik və Güc Xüsusiyyətləri

Material seçimi - Alüminium MCPCB vs FR4 vs Seramik

PCB substratının seçimi birbaşa əkin işığının ömrünü və istilik performansını müəyyən edir. Alüminium MCPCB-lər istilik keçiriciliyi və dəyərin ən yaxşı balansını təklif edən kommersiya əkilməsi üçün yüngül PCBA-ların 80%-dən çoxunu təşkil edir.

Yüksək güclü davamlı işləmə (200W+) üçün minimum 3 Vt/m·K istilik keçiriciliyi olan alüminium MCPCB tövsiyə olunan standartdır. Seramik substratlar (alüminium oksidi və ya alüminium nitrid) həddindən artıq güc sıxlığı tətbiqləri üçün uyğundur, lakin alüminium MCPCB-dən 3-5 dəfə bahadır.

Termal İdarəetmə - №1 Etibarlılıq Faktoru

LED qovşağının temperaturunda hər 10°C azalma üçün xidmət müddəti iki dəfə artır. Buna görə də düzgün istilik dizaynı yüngül PCBA etibarlılığının əkilməsi üçün ən vacib amildir.

Əsas istilik dizayn elementləri:

• Termal yollar– Hər yüksək güclü LED üçün minimum 9 vida (0,3 mm diametr), lehimləmə qabiliyyəti üçün doldurulmuş və qapaqlanmışdır.

• Mis sahəsi– Yüksək güclü LED üçün 300‑500mm² istilik yayma sahəsi.

• Lehim örtüyü– Boşluq sahəsi 25%-dən az olan termal yastıqlarda 80-90% əhatə.

• Səthin temperaturu– Tam yük altında LED pad sahəsində 60°C-dən aşağı.

• Termal İnterfeys Materialı (TIM)– MCPCB və soyuducu arasında silikon və ya keramik yastıq (minimum 3 Vt/m·K), 20‑30% sıxılma ilə 0,5‑1,5 mm qalınlıq.

Düzgün istilik idarəetməsi yüngül PCBA-ların əkilməsinin ticarət mühitlərində 50,000-100,000 saat işləməsini təmin edir.

Yüksək cərəyan tətbiqləri üçün mis çəkisi və iz dizaynı

Qeyri-adekvat iz eni, yüngül PCBA əkilməsi zamanı həddindən artıq istiləşmə və vaxtından əvvəl uğursuzluğun ümumi səbəbidir. Aşağıdakı cədvəl cari tələblərə əsasən mis çəkisi və iz eninin seçilməsi üçün təlimatlar təqdim edir.

Peşəkar tövsiyə: >1A daşıyan bütün izlər üçün minimum 2 unsiya mis istifadə edin. >3A daşıyan izlər üçün 3 unsiya misdən istifadə edin və ya cari tutumu artırmaq üçün lehim maskasının açılması ilə paralel izlər əlavə edin.

Dövrə Dizaynı - Sabit Cari Sürücü və Qoruma

Sabit dalğa uzunluğunu saxlamaq və termal qaçaqlığın qarşısını almaq üçün işıqlı PCBA-ların əkilməsi hər bir LED simli üçün sabit cərəyan sürücüsü tələb edir. Ümumi sürücü topologiyalarına aşağıdakılar daxildir:

• Xətti sabit cərəyan– Aşağı güc (<30W) üçün ən yaxşısı, sadə və aşağı EMI, lakin yüksək gərginlik düşməsində səmərəsizdir.

• Buck çevirici– Orta güc (30‑100W) üçün uyğundur, səmərəli (90‑95%), induktor tələb edir.

• Çoxkanallı sabit cərəyan– Fərdi kanal nəzarəti təklif edən yüksək güc (>100W) və tənzimlənə bilən spektr üçün idealdır.

Etibarlı işləmə üçün mühafizə sxemləri vacibdir:

• Əks polarite qorunması– Schottky diodu və ya P‑FET.

• Həddindən artıq gərginlikdən qorunma– TVS diodu 1,2x maksimum girişdə sıxışdırılır.

• Həddindən artıq cərəyandan qorunma– 1,3x nominal cərəyanda kəsilmiş PTC qoruyucu və ya hiss rezistoru.

• ESD qorunması– Minimum ±8kV-a tab gətirmək üçün girişlərdə zener diodları.

Böyümə Otaq Şəraitləri üçün Ətraf Mühitin Mühafizəsi

Əkin lampaları tez-tez yüksək rütubətli mühitlərdə (60-90% RH) quraşdırılır. Etibarlı işləmə üçün nəm qorunması məcburidir.Unixplore ElectronicsPCBA-ları nəm, toz və kimyəvi təsirlərdən qorumaq üçün uyğun örtük variantları təklif edir.

Minimum örtük qalınlığı 0,03 mm (1,2 mils) təşkil edir. Açıq havada və ya yüksək rütubətli istixanalar üçün IP65 dərəcəsi ilə möhürlənmiş bağlayıcılar tövsiyə olunur.

İstehsal və sınaq imkanları

Unixplore Electronics Co., Ltd.6 SMT istehsal xətti, 4 DIP montaj xətti və qabaqcıl sınaq qurğuları ilə 3000 kvadratmetrdən çox özünə məxsus fabrik fəaliyyət göstərir. Şirkətin cari illik istehsal gücü 1.500.000 ədəd PCBA və 150.000 dəst hazır məhsul yığımını keçir.

Yüngül PCBA əkilməsi üçün keyfiyyət testinə aşağıdakılar daxildir:

• Dövrədaxili test (İKT)– Bütün komponentlərin mövcud olduğunu və düzgün qiymətləndirilməsini yoxlamaq üçün avtomatlaşdırılmış zond qurğusu.

• LED polaritesinin yoxlanılması– Avtomatlaşdırılmış optik yoxlama 100% düzgün oriyentasiya təmin edir.

• Termal görüntüləmə– Tam yüklə 1 saat işlədikdən sonra IR kamera; isti nöqtə yoxdur >70°C.

• Spektral yoxlama– 0.1nm ayırdetmə ilə spektrometr dalğa uzunluğunun ≤±5nm sapmasını təsdiqləyir.

• Yanma testi– LED nasazlığı və ya titrəmə olmadığını yoxlamaq üçün tam gücdə 24-48 saat.

• Rütubət müqaviməti– 48 saat ərzində 40°C-də 85% RH, elektriklə işləyir, korroziya və nasazlıq olmadan.

Kommersiya sifarişləri üçün, PPAP sənədləri, o cümlədən termal görüntüləmə hesabatları və spektral yoxlama məlumatları sorğu əsasında mövcuddur.

Tez-tez verilən suallar

S: Gündəlik 18 saat işləyən yüksək güclü (200W+) əkin işığı üçün ən yaxşı PCB materialı hansıdır?

A: Yüksək güclü davamlı əməliyyat üçün minimum 3 Vt/m·K istilik keçiriciliyi olan alüminium MCPCB standart seçimdir. 200W‑300W+ qurğular üçün premium alüminium (5‑9 W/m·K) 70.000‑100.000 saat istifadə müddəti təmin edir. Seramik altlıqlar həddindən artıq güc sıxlığı üçün alternativdir, lakin dəyəri 3-5 dəfə bahadır.

S: İzin həddindən artıq istiləşməsinin qarşısını almaq üçün əkin yüngül PCBA üçün tələb olunan mis çəkisini necə hesablaya bilərəm?

A: Düsturdan istifadə edin: En (mils) = Cari (Amper) × 35 (ΔT=20°C üçün). Məsələn, 2.08A simli 2 oz mis ilə 73 mil minimum eni tələb edir. 20% təhlükəsizlik marjası əlavə edin: 88 mil. >1A daşıyan izlər üçün minimum 2 unsiya mis və >3A izlər üçün 3 unsiyadan istifadə edin.

S: Qeyri-bərabər işıq çıxışı və ya işıq PCBA əkilməsi zamanı titrəməyə nə səbəb olur və mən bunu necə düzəldə bilərəm?

Cavab: Ən çox görülən səbəblər paralel LED sətirləri arasında cari uyğunsuzluq (termal qaçaq) və sürücü çıxışında qeyri-kafi toplu tutumdur. Həll yoluna hər sətirdə ayrıca sabit cərəyan sürücülərindən istifadə, balanslaşdırıcı rezistorların (0,5‑2Ω) əlavə edilməsi və LED çıxışı boyunca 100‑470µF elektrolitik kondansatör əlavə edilməsi daxildir.

S: Unixplore Electronics uyğun örtüklü açar təslim əkilməsi üçün yüngül PCBA montajını təklif edirmi?

A: Bəli. Unixplore, PCB dizaynı, hissələrin satın alınması, SMT və DIP montajı, proqramlaşdırma, funksional sınaq, uyğun örtük və hazır məhsulun yığılması daxil olmaqla, bir pəncərədən müqavilə istehsalı xidmətləri təqdim edir. Zavod ISO 9001:2015 sertifikatına malikdir və IPC‑610E standartlarına uyğun işləyir.

S: Yüngül PCBA əkmək üçün minimum sifariş miqdarı nədir?

A: Unixplore heç bir MOQ olmadan kiçik miqdarda sifarişləri qəbul edir. İstər prototip nümunələrinə, istərsə də kütləvi istehsala ehtiyacınız olmasından asılı olmayaraq, komanda tələblərinizi yerinə yetirə bilər.

S: Əkin yüngül PCBA sifarişini hazırlamaq nə qədər çəkir?

A: İstehsal müddəti sifariş həcmindən və komponentlərin mövcudluğundan asılıdır. Ətraflı kotirovka və çatdırılma cədvəli üçün xüsusi tələblərinizlə satış komandası ilə əlaqə saxlayın.

Nəticə

TheƏkin yüngül PCBA-danUnixplore Electronicstələbkar bağçılıq tətbiqlərində etibarlı performans təmin etmək üçün qabaqcıl istilik idarəetməsini, dəqiq cari tənzimləməni və möhkəm ətraf mühitin qorunmasını birləşdirir. Material seçiminə, mis çəkisinin optimallaşdırılmasına və ciddi sınaqlara diqqət yetirməklə, bu PCBA-lar kommersiya yetişdirmə mühitlərində 50,000+ saat işləməyə nail olmaq üçün nəzərdə tutulmuşdur. İstər prototipə, istərsə də tam miqyaslı istehsala ehtiyacınız olmasından asılı olmayaraq, Unixplore layihənizi dizayndan çatdırılmaya qədər dəstəkləmək üçün açar təslim elektron istehsal xidmətləri təklif edir.Bu gün komanda ilə əlaqə saxlayınəkin yüngül PCBA tələblərini müzakirə etmək və uyğunlaşdırılmış kotirovka almaq.
