Dash Cam PCBA inkişafı necə inkişaf edir: çip seçimindən kütləvi istehsala qədər

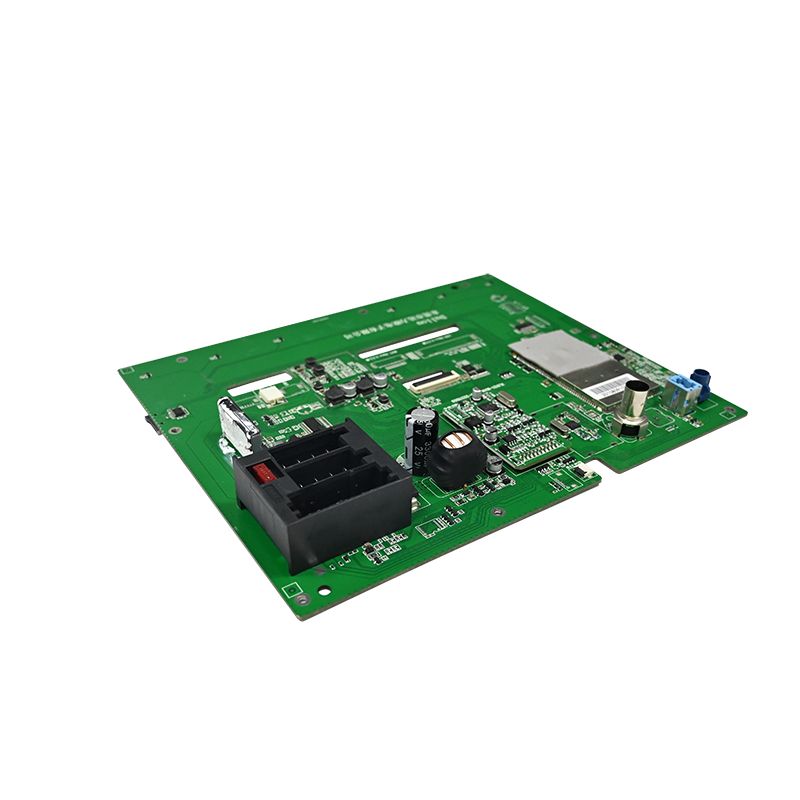

Əsasən, bir tire kamerası lensi və ya yuvası ilə deyil, onunla müəyyən edilirPCBA(Çap Dövrəsi Assambleyası). Çipseti düzgün və sabit lövhəyə sahib olun və siz artıq döyüşün yarısını qazandınız. Real sənaye təcrübəsindən istifadə edərək, burada çipset seçimi, dövrə dizaynı, istehsal və sınaqları əhatə edən sadə bələdçi var.

1. Çipset seçimi: Əvvəlcə "Beyin"i seçin, sonra onun ətrafında qurun

Əsas prosessor PCBA-nın ürəyidir. Buna qərar verildikdən sonra dövrənin qalan hissəsi, dəyəri və performans tavanı əsasən təyin olunur. Hal-hazırda, əsas seçimlərin hər birinin öz güclü tərəfləri var:

• Ambarella: Üstün təsvirin işlənməsi, əla görüntü keyfiyyəti və yüksək kodlaşdırma səmərəliliyi ilə tanınır. Yüksək səviyyəli 4K tire kameraları üçün idealdır, lakin inkişaf mürəkkəbdir və BOM xərcləri daha yüksəkdir.

• Novatek: Həcm baxımından bazar lideri. Giriş səviyyəsindən tutmuş yüksək səviyyəyə qədər (4K, HDR-ni dəstəkləyən) seçimlərlə pul üçün əla dəyər təklif edir. Çox vaxt kütləvi istehsal məhsulları üçün ən yaxşı seçimdir.

• Digərləri (Hisilicon, Allwinner və s.): Xüsusi bazarlarda və ya qiymətə həssas məhsullarda istifadə olunur.

Yalnız qətnaməyə baxmayın. Həqiqi ehtiyaclarınızı qiymətləndirin: ön və arxa ikili qeydi dəstəkləyirmi? Aşağı işıqda performans necədir? ADAS və ya AI xüsusiyyətlərinə ehtiyacınız varmı? Bunlar tələb olunan hesablama gücünü və ISP (Image Signal Processor) imkanlarını müəyyən edir.

Əsas prosessor seçildikdən sonra bu əsas periferiyalara diqqət yetirin:

• Güc İdarəetmə: Avtomobilin gücü çox səs-küylüdür (keçici sünbüllərlə 9V–16V). Siz həddən artıq gərginlik, həddindən artıq cərəyan və tərs qütblülük qoruması ilə geniş giriş gərginliyi olan DC-DC çeviricisindən istifadə etməlisiniz. Parkinq rejimi tələb olunarsa, avtomobilin akkumulyatorunun boşalmasının qarşısını almaq üçün aşağı gərginlikli aşkarlama/mühafizə sxemi əlavə edin.

• Şəkil Sensoru: Sony IMX seriyası (məsələn, IMX335) ümumi seçimdir. MIPI CSI interfeysinin əsas prosessorla yaxşı uyğunlaşdığından əmin olun.

• Yaddaş: Mikroproqram yaddaşı üçün eMMC və video yaddaşı üçün TF kart yuvasından istifadə edin. Kart yuvası ESD qorumasına malik olmalıdır.

2. Dövrə Dizayn Əsasları: Anti-Müdaxilə və Termal İdarəetmə Əsas Problemlərdir

Dash kameralar ön şüşələrdə oturur, yay günəşində bişirir və qışda donur, bütün bunlar daimi vibrasiyaya dözür. Bu, PCBA-dan son dərəcə yüksək sabitlik və etibarlılıq tələb edir. Dizayn mərhələsində iki kritik məsələ həll edilməlidir:

2.1 İstilik İdarəetmə (istilik yayılması)

4K video çəkilişi zamanı prosessor və sensor möhürlənmiş korpusda əhəmiyyətli istilik yaradır. Zəif istilik idarəetmə sistem qəzalarına, təsvir artefaktlarına və komponentlərin sürətlənmiş qocalmasına gətirib çıxarır. Effektiv həll yollarına aşağıdakılar daxildir:

Böyük mis əsas prosessorun altına tökülür, istiliyi yaymaq üçün daxili və alt mis təbəqələrə qoşulan sıx termal kanallar.
İstilik mənbələrini bərabər paylamaq və lokallaşdırılmış qaynar nöqtələrdən qaçmaq üçün strateji komponentlərin yerləşdirilməsi.
Passiv soyutma üçün metal korpusdan və ya xüsusi istilik yayıcılardan istifadə etmək üçün PCBA-nın layihələndirilməsi.

2.2 Siqnalın bütövlüyü və EMI/EMC

Yüksək sürətli siqnallar (MIPI, DDR) və RF siqnalları (Wi-Fi, GPS) kiçik bir lövhənin üzərinə yığılmışdır. Diqqətli dizayn olmadan müdaxilə görüntü səs-küyünə, çərçivənin düşməsinə və ya siqnal itkisinə səbəb olur.

Empedans Nəzarəti: MIPI, USB və digər yüksək sürətli diferensial cütlər üçün 100Ω diferensial empedansı və digər kritik izlər üçün 50Ω birtərəfli empedansı hesablayın və ciddi şəkildə idarə edin.
Uzunluğun Uyğunluğu: Diferensial cütlər və DDR data qrupları düzgün vaxt təyin etmək üçün ciddi uzunluq uyğunluğuna (±10 mil ərzində) malik olmalıdır.
Mühafizə İzləmə: Kritik siqnalların (saat, I2C, audio, video) yanında yer izlərini marşrutlaşdırın və təcrid üçün tikiş vidaları əlavə edin.
Layer Stackup: Möhkəm yer müstəvisi və möhkəm güc təyyarəsi ilə 4 qatlı və ya 6 qatlı PCB dən istifadə edin. Təyyarələri qoruyucu kimi istifadə etmək üçün yüksək sürətli siqnalları daxili təbəqələrə yönləndirin.

Əlavə olaraq, ESD qorunması üçün həmişə TVS diodlarını giriş konnektorlarına yerləşdirin, filtrləmə üçün güc girişinə ferrit muncuqları və kondansatörlər əlavə edin və analoq və rəqəmsal torpaq müstəviləri arasında bir nöqtəli ayırmadan istifadə edin. Bunlar sadə, lakin çox təsirli üsullardır.

3. İstehsal və keyfiyyətə nəzarət: Kütləvi istehsaldan əvvəl qapıçılar

Yaxşı dizayn hekayənin yalnız yarısıdır. Etibarlı bir PCBA göndərmək üçün hərtərəfli istehsal və sınaq prosesləri müzakirə edilə bilməz.

• SMT Montajı və AOI Təftişi: Nüfuzlu fabriklər lehim pastasının keyfiyyətini yoxlamaq üçün 3D SPI dən, BGA və 0402 komponentləri üçün yüksək sürətli seçib yerləşdirmə maşınlarından və lehimləmə qüsurlarını (körpüləmə, soyuq birləşmələr, çatışmayan komponentlər) aşkar etmək üçün AOI (Avtomatlaşdırılmış Optik Təftiş) istifadə edir.

• FCT (Funksional Circuit Test): PCBA-nı yandıraraq və hər bir funksiyanı sınamaqla faktiki tire kamerasının işini simulyasiya edin: qeyd, audio, GPS siqnalının qəbulu, düymələrə cavab və displey çıxışı.

• Yanma Testi (Yaşlanma Testi): PCBA-nı yüksək temperaturlu, yüksək rütubətli kamerada bir neçə-on saat fasiləsiz işlədin. Bu, gizli qüsurları (fasiləli lehim birləşmələri və ya termal cəhətdən qeyri-sabit komponentlər kimi) ifşa edir və uzunmüddətli etibarlılığı təmin etmək üçün mühüm addımdır.

Etibarlı qurmaqdash kamera PCBAsistemli bir mühəndislik səyidir. Bu, balanslaşdırıcı bir hərəkətdir - performans, xərc, fiziki ölçü, istilik yayılması və uzunmüddətli etibarlılıq arasında şirin nöqtə tapmaq. Bu praktiki mülahizələrə əvvəlcədən müraciət etməklə, siz bir çox ümumi tələlərdən qaça və uğurlu məhsulun təqdimatına gedən yolunuzu asanlaşdıra bilərsiniz.
