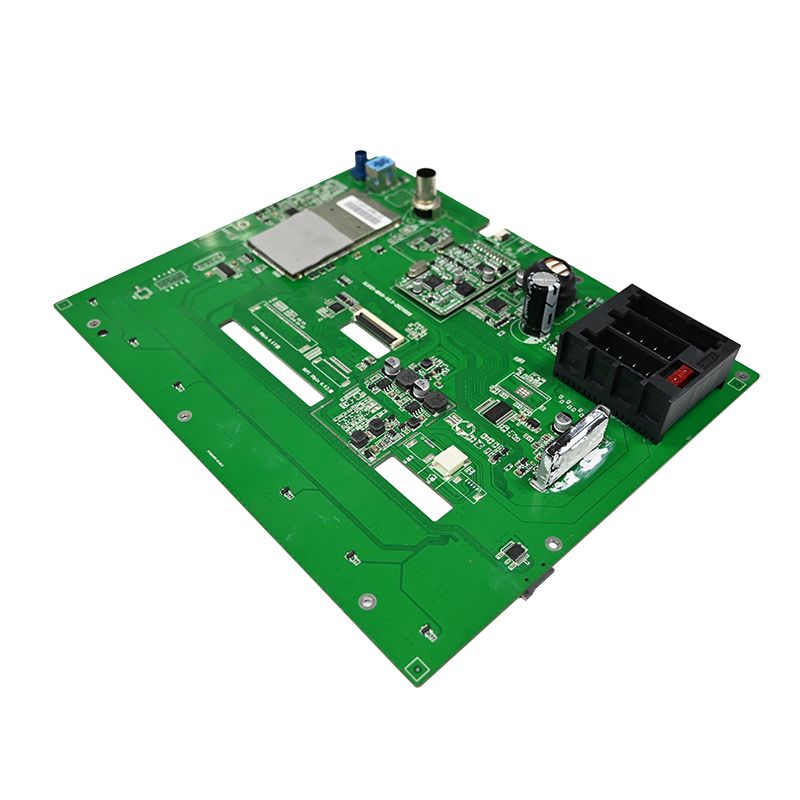

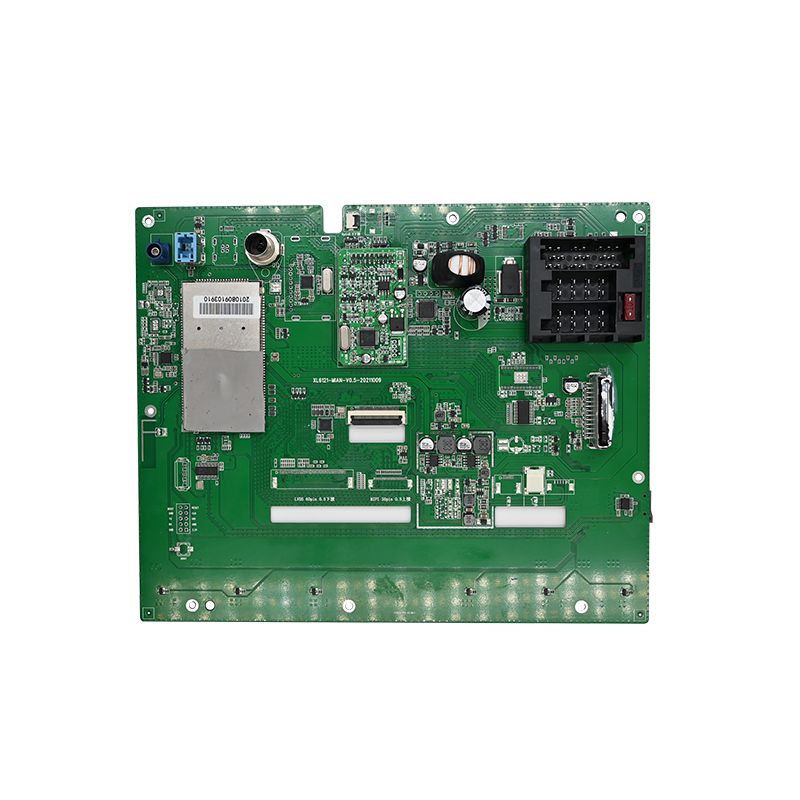

Dash Cam PCBA

Dash Cam PCBA üçün Əsas Keyfiyyət Xüsusiyyətləri

Komponent əldə etməzdən əvvəl bu parametrləri müəyyənləşdirin. Hər bir qərar istilik və vibrasiya tələblərindən irəli gəlir.

Avtomobil İstifadəsi üçün Əməliyyat Mühiti

İstilik İdarəetmə Büdcəsi

Kritik: Bütün elektrolitik kondansatörləri 105°C-də 50% gərginlik dərəcəsinə qədər azaldın. 5V relsdə 6.3V qapaq 6 ay ərzində sıradan çıxır.

Yüksək Keyfiyyətli Dash Cam PCBA üçün Komponent Seçimi

Yaxşı keyfiyyət avtomobil dərəcəli hissələrdən başlayır. İstehlakçı dərəcəli komponentlər sahədə nasazlıqlara səbəb olur.

Şəkil Sensoru və Lens Quraşdırması

Qlobal sıfırlama olmadan sürüşmə sensorlarından çəkinin. Sürətli hərəkət boşqabları oxunmaz hala gətirən əyrilik yaradır.

Prosessor və Yaddaş Memarlığı

Etibarlılıq qaydası: DDR yaddaş istinad gərginliyi (VREF) üçün ayrıca LDO istifadə edin. Rezistor bölücü vasitəsilə onu VDD-yə bağlamaq 70°C-dən yuxarı bitlərin sürüşməsinə səbəb olur.

Enerji Təchizatı Zənciri (Ən Kritik)

Bir tire kamerası PCBA burada başqa yerlərdən daha çox uğursuz olur.

12V girişdə 100 kHz-də 200 mVpp dalğalanma yeridin. Video heç bir üfüqi bar göstərməməlidir.

Siqnal Bütövlüyü və İstilik Yayılması üçün PCBA Layout

Layout, bir tire kamerasının PCBA-nın etibarlı şəkildə yazıldığını və ya trafikdə kilidləndiyini müəyyən edir.

Layer Stack Tövsiyəsi (Minimum 6 Layer)

Kritik marşrutlaşdırma qaydaları

DDR3L izləri – 50Ω ±10% empedans, 0,5 mm uzunluğunda qrup 8 izlər
MIPI CSI (sensor-SoC) – diferensial cütlər, uzunluq uyğunsuzluğu < 0,2 mm
SD kart yuvası – həddindən artıq nəzarət üçün SoC yaxınlığında 22Ω seriyalı rezistorlar
Kristal (27 MHz) – əsaslı vidaları olan qoruyucu halqa, altında güc təyyarəsi yoxdur

Davamlılıq üçün istehsal prosesinə nəzarət

Yüksək keyfiyyətli tire kamerası PCBA hər sətirdə statistik prosesə nəzarət (SPC) tələb edir.

Lehim pastası və yenidən axıdılması

Optik və rentgen müayinəsi

AOI (avtomatlaşdırılmış optik) – komponentin polaritesini, lehim körpülərini, qaldırılmış kabelləri yoxlayır
AXI (X-ray) – BGA paketləri (SoC və DRAM) üçün məcburidir. Topun altında boşluq nisbəti < 25%
İKT (dövrədaxili test) – proqram təminatının yanıb-sönməzdən əvvəl elektrik relslərini, saatları və sıfırlama siqnallarını yoxlayır

Kütləvi İstehsaldan əvvəl Doğrulama Testləri

Hər bir tire kamerası PCBA dizaynı bu altı testdən keçməlidir.

Tez-tez verilən suallar – Dash Cam PCBA Keyfiyyəti Haqqında Ümumi Suallar

S1: Niyə bir çox tire kameralı PCBA dizaynları 6 aylıq parkinq rejimindən sonra uğursuz olur?
Cavab: Əsas nasazlıq yüksək istilikdə davamlı doldurulma nəticəsində superkondensator və ya batareyanın deqradasiyasıdır. Dayanacaq rejimi ön şüşənin 60-80°C temperaturunda tire kamerası PCBA-nı gündəlik 12+ saat aktiv saxlayır. Üç xüsusi uğursuzluq baş verir:
1.Supercapacitor ESR artımı – Standart 2.7V/10F qapaqlar 70°C-də 2000 saatdan sonra ekvivalent seriya müqavimətini 50 mΩ-dan 1Ω-dən yuxarı artırır. Bu, alov kəsildikdə faylın son yuyulmasının qarşısını alır. İlkin ESR < 30 mΩ olan 85°C-də qiymətləndirilən avtomobil super qapaqlarından istifadə edin.
2.LDO termal söndürmə – 3.3V LDO park edilmiş vəziyyətdə hərəkət aşkarlanmasını gücləndirir. Xüsusi pul çeviricisi olmadan (LDO üçün 90% səmərəli və 60%), qovşaq temperaturu 125 ° C-dən çox olur. Yayılmış spektrli sinxron dollara keçin.
3.RTC batareya sızması – Qəpik hüceyrə ehtiyat batareyaları (CR1220) 80°C-dən yuxarı elektrolit sızdıraraq yaxınlıqdakı izləri korlayır. RTC ehtiyat nüsxəsi üçün 0,1F superkapasitorla əvəz edin – sızma riski yoxdur.
50°C sobada 4 saat saxladıqdan sonra həmişə termal kamera ilə parklama rejimini yoxlayın.

2-ci sual: PCBA komponentinin yerləşdirilməsi tire kameralarında gecə video keyfiyyətinə necə təsir edir?
A: Komponent yerləşdirilməsi şəkil sensorunun analoq güc və saat xətlərinə elektrik səs-küy birləşməsinə təsir göstərir. Üç yerləşdirmə qaydası gecə çəkilişlərinə birbaşa təsir göstərir:
Kommutasiya tənzimləyicilərini sensordan 30 mm uzaqda saxlayın – DC-DC çeviricisindən gələn 2 MHz dalğalanma izlər paralel gedirsə, sensorun 2.8V analoq relsinə birləşir. Spektr analizatoru ilə ölçün – piksel saat tezliyində -85 dBV-dən yuxarı hər hansı təkan zəif işıqda şaquli zolaq yaradır.
Rəqəmsal I/O-nu MIPI zolaqlarından ayırın – SD kart məlumat xətləri (200 MHz-ə qədər harmoniklər) bitişik təbəqələrə yönləndirildikdə diferensial MIPI saatına şüalanır. SDIO və MIPI bölgələri arasında torpaqlanmış hasar əlavə edin.
Ayırma qapaqlarını sensordan 1 mm məsafədə yerləşdirin – Hər bir güc pinindəki 4,7 µF keramika qapaq yüksək tezlikli səs-küyü udur. 2 mm-dən uzaq olan qapaqlar səs-küyü 15 dB artırır, kölgələrdə üfüqi zolaqlar kimi görünür.
Yaxşı qurulmuş tire kamerası PCBA, nömrə nişanlarının 5 lüksdə oxuna biləcəyi təmiz gecə videosu yaradır. Zəif tərtibat məhkəmə ekspertizasında uğursuz olan artefaktlar əlavə edir.

S3: Mən ön və arxa kameralar üçün eyni tire kamerası PCBA-dan istifadə edə bilərəmmi?
Cavab: Xeyr, yalnız proqram təminatı ilə həll edilə bilməyən üç hardware fərqinə görə:
Lens fokus məsafəsi – Ön kameralar sonsuz fokus tələb edir (üfüqə 3 metr). Arxa kameralar hetçbek interyerləri üçün yaxın fokus (bamperə 0,5 metr) tələb edir. Lens barelinin hündürlüyü 1,2 mm ilə fərqlənir. Tənzimlənən linza tutucusu olan ümumi bir PCBA iki xüsusi dizayndan daha baha başa gəlir.
Şəkil sensorunun oriyentasiyası – Ön kameralar dik quraşdırılıb. Arxa kameralar tez-tez tərs quraşdırılır (baş layneri şüşəyə). Sensor pikselləri yuxarıdan aşağıya oxuyur. Şəklin rəqəmsal olaraq dəyişdirilməsi 1 kadr gecikmə (30 kadr-da 33 ms) əlavə edir və ikili kanallı qeydlərdə sinxron uyğunsuzluqlara səbəb olur. Reyestr parametrləri vasitəsilə aparat dəyişikliyi müxtəlif sensor konfiqurasiya faylları tələb edir.
İstilik mühiti – Arxa şüşə öndən 30% daha az günəş yükü alır. Aqressiv güc tənzimləməsi ilə öndən optimallaşdırılmış PCBA heç vaxt arxada soyutma ilə məşğul ola bilməz və bu, kondansatörün köhnəlməsi uyğunsuzluğuna gətirib çıxarır. İki illik əməliyyat ön bölmənin arxadan əvvəl uğursuz olduğunu göstərəcək.
Bunun əvəzinə iki mezzanine sensor lövhəsi olan ümumi anakart dizayn edin. Əsas tire kamerası PCBA prosessor və gücə malikdir. Hər bir sensor lövhəsinin özünəməxsus linza montajı, oriyentasiya sancaqları və istilik yastığı qalınlığı var. Bu yanaşma şəkil keyfiyyətini qoruyarkən ümumi SKU-ları azaldır.

Yaxşı Keyfiyyət üçün Məhsuldarlıq Hədəfləri

Keyfiyyətli tire kamerası PCBA üç illik gündəlik temperatur dəyişikliklərinə, vibrasiyaya və gərginlik keçidlərinə dözür. Avtomobilin azaldılması ilə dizayn edin, termal görüntüləmə ilə təsdiqləyin və hər istehsal partiyasını yoxlayın. Bu yanaşma vacib olan anı çəkən tire kameraları təqdim edir.
