Temperatur tənzimləyicisi PCBA İstehsalı Kritik Tətbiqlərdə Termal Sabitliyi Necə Müəyyən edir?

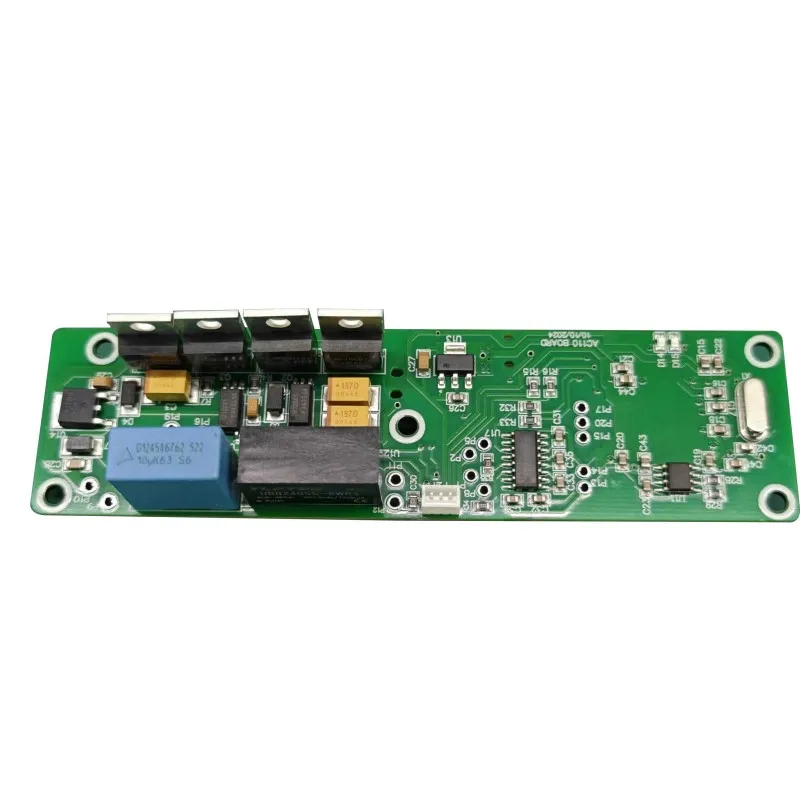

1. Niyə İstilik Sabitliyi İstehsal Nəticəsidir

Temperatur tənzimləyicisi tez-tez məlumat vərəqində təyin edilmiş nöqtə dəqiqliyi ilə qiymətləndirilir, lakin sahə davranışı montaj zamanı təqdim edilən fiziki dəyişənlərlə idarə olunur. Lehim boşluqları istilik müqavimətini artırır. Çirklənmə analoq oxunuşları dəyişdirən sızma yolları yaradır. Sensorun yaxınlığında mis paylanması lövhənin özünü istilik yayıcısına çevirə bilər. Bu şərtlərin hər biri bir proqram problemi deyil, istehsal imzasıdır.

±0,5 °C saxlayan nəzarətçi ilə bir neçə dərəcə sürüşən nəzarətçi arasındakı fərq tez-tez proses intizamına görə müşahidə olunur. Dəqiq istilik idarəetmə lövhələrinin tədqiqi göstərir ki, bir neçə amperi daşıyan güc izləri kifayət qədər mis ilə ölçülməlidir və sensorun geri qayıtma yolundan fiziki olaraq ayrılmalıdır; əks halda, lokallaşdırılmış istilik və IR düşməsi siqnal ADC-yə çatmazdan əvvəl ölçməni korlayır. Eyni şəkildə, istilik relyef kəsikləri, dar sensor izləri və yüksək cərəyan komponentlərindən qəsdən aralıqlar sensor elementin ətrafında "termal cəhətdən dürüst" zona yaradır ki, o, lövhənin daxili istilik axınına deyil, sistemin temperaturuna cavab verir.

Bu ifadə buna görədirTemperatur tənzimləyicisi PCBAməskunlaşmış lövhədən daha çoxunu təsvir edir. O, ölçmə zənciri, güc mərhələsi və mühafizə sxemi birgə dizayn edilmiş və birgə istehsal edilmiş idarə olunan istilik sistemini təsvir edir. Quraşdırma prosesi qeyri-sabit olduqda, idarəetmə dövrəsi görmədiyi fiziki səs-küyü kompensasiya etməyə məcbur olur.

2. Sensor interfeysi: İlk Müdafiə Xətti

2.1 Sensor növü və onun istehsal nəticələri

NTC termistorları, PT100/PT1000 RTD-lər və termocütlər PCB ön ucuna müxtəlif məhdudiyyətlər qoyur. NTC sensorları dar zolaqlarda yüksək həssaslıq verir, lakin onların müqavimət-temperatur əyrisi eksponensial olduğu üçün xəttiləşdirmə tələb olunur. RTD-lər geniş diapazonlarda daha xətti cavab təklif edir, lakin onların aşağı müqavimətli siqnal yolu iz müqavimətinə və lehimləmə ilə bağlı stressə daha həssasdır. Termocütlər ən geniş diapazonu, lakin ən aşağı dəqiqliyi təmin edir, çox vaxt bir neçə dərəcə diapazonundadır və elektriklə sabit olması lazım olan soyuq keçid kompensasiyasından asılıdır.

Sensorun ön hissəsi sadəcə analoq giriş deyil; kiçik diferensial siqnalı qoruyarkən ümumi rejimli səs-küyü rədd etməli olan yüksək empedanslı ölçmə qovşağıdır. Tipik kommersiya nəzarətçiləri yayılmasını göstərir: NTC girişi ±0,6 °C-də, PT100 kanalı ±0,7 °C-də və J tipli termocüt ±3 °C-də qiymətləndirilə bilər. Bu rəqəmlər sistem səviyyəsində zəmanətlər deyil, sensor səviyyəli spesifikasiyalardır. Quraşdırma prosesi ya bu dəqiqliyi qoruyur, ya da zəif torpaqlama, istilik gradientləri və qeyri-adekvat kalibrləmə girişi ilə onu aşındırır.

2.2 Layout izolyasiyası və kalibrləmə girişi

Bir rele sürücüsü və ya MOSFET keçid qovşağının yanında işləyən sensor izi səs-küyü ölçməyə birləşdirəcəkdir. Analoq ön ucu altında kəsilən torpaq təyyarəsi, yüklə dəyişən ofsetlər yaradaraq, paylaşılan mis vasitəsilə geri cərəyanları məcbur edəcək. İstehsal üçün dizaynın nəzərdən keçirilməsi zamanı bu məsələlər alətlər buraxılmazdan əvvəl qeyd edilməlidir. Mühəndislik araşdırması təmiz analoq algılama və sabit PWM keçidi üçün istilik birləşməsini, sensorun izolyasiyası üçün komponentlərin yerləşdirilməsini və güc/yer müstəvisinin bütövlüyünü qiymətləndirməlidir.

Kalibrləmə sensor və fiziki korpus arasında son körpüdür. Heç bir sensor xüsusi PCB, korpus və montaj yığınına mükəmməl uyğun gəlmir. Nəzarət olunan istilik kamerasında birdəfəlik kalibrləmə düzəldici ofset tətbiq edir, lakin lövhə bu kalibrləməni təkrarlana bilən test girişi və proqram təminatı qarmaqları ilə dizayn edilməlidir. Əgər PCBA uyğun olmayan lehim həcmi və ya çirklənmə ilə yığılıbsa, kalibrləmə ofseti ilkin korreksiyanın məqsədini pozaraq yaş və temperatura görə sürüşəcək.

3. İstilik altında PCB Materialları və Mis Memarlığı

Temperatur tənzimləyiciləri tez-tez ətraf mühitin temperaturu otaq səviyyəsindən xeyli yuxarı qalxdığı və güc mərhələsinin öz istiliyini əlavə etdiyi korpuslarda işləyir. Substrat bu diapazonda ölçü sabitliyini və dielektrik bütövlüyünü saxlamalıdır. FR-4 geniş yayılmışdır, lakin yüksək Tg laminatları və alüminium substratlar istilik yükü və ya velosiped profili standart FR-4-ün ölçülə bilən sürüşmə olmadan dözə biləcəyini aşdıqda seçilir.

FR-4 daxilində fiberglas parçanın toxunma nümunəsi istilik keçiriciliyində lokal dəyişikliklərə səbəb ola bilər və bu, izin hara getdiyindən asılı olaraq sensor oxunuşunu dəyişdirən "termal toxunuş" effektlərinə səbəb ola bilər. Bu, hətta 0,1 °C sapmanın vacib olduğu yüksək dəqiqlikli kontrollerlər üçün xüsusilə vacibdir. Mis memarlıq eyni dərəcədə vacibdir. Sadə bir termostat üçün 2 qatlı lövhə adekvat ola bilər, lakin qarışıq siqnallı ön ucları və PWM çıxışları olan nəzarətçilər siqnal təbəqələrinə bitişik xüsusi torpaq təyyarələri olan 4 qatlı və ya 6 qatlı yığıncaqlardan faydalanır. Bu tənzimləmə səs-küylü enerji bölməsi ilə həssas analoq bölmə arasında özünəməxsus izolyasiya təmin edir və özü sürüşə bilən xarici filtrləmə ehtiyacını azaldır.

Fiziki yığıncaq buna görə də passiv bir fon deyil. O, idarəetmə dövrəsinin bir hissəsidir. İstiliyi qeyri-bərabər paylayan lövhə elektrik baxımından dəqiq, lakin termal olaraq yanlış olan bir sensor siqnalı verəcəkdir.

4. Termal dövrlərdə lehim birləşmələrinin etibarlılığı

Temperatur tənzimləyiciləri təkrar isitmə və soyutmaya məruz qalır. Güc cihazlarını, röleləri və sensor konnektorlarını birləşdirən lehim birləşmələri meydana gələn termomexaniki gərginliyə dözməlidir. Dominant mexanizm CTE uyğunsuzluğudur: silisium, mis, lehim və laminat müxtəlif sürətlərdə genişlənir və bir çox dövrlərdə uyğunsuzluq konsentratları birgə interfeysdə gərginləşir. Mikro çatlar birləşmənin kənarında başlayır və müqavimət yüksələnə və ya əlaqə açılana qədər yayılır.

Bu uğursuzluq rejimi, lokallaşdırılmış temperatur ekskursiyalarının ən böyük olduğu MOSFET-lər, TRIAC-lar və relay terminalları üçün xüsusilə aktualdır. Otaq temperaturu funksional testindən keçən nəzarətçi, lehimləmə prosesi boşluqlar, qeyri-kafi nəmlənmə və ya həddindən artıq intermetalik formalaşma yaradıbsa, bir neçə yüz dövrədən sonra hələ də uğursuz ola bilər. Buna görə də montaj reaksiyasına nəzarət edilən yenidən axın profilləri, təsdiqlənmiş pasta çökdürülməsi və gizli birləşmələri görə bilən yoxlama üsulları daxil edilməlidir.

• Yenidən axın vahidliyi:Paneldəki ən isti və ən soyuq birləşmə arasında təxminən 10 °C olan delta T bir çox qurğuşunsuz profillər üçün praktik hədəfdir; daha geniş yayılmalar bəzi oynaqların az işlənməsi, digərlərinin isə həddindən artıq gərgin olması deməkdir.
• Boşluq nəzarəti:Termal yastıqlar altındakı boşluqlar qovşaqdan taxtaya müqaviməti artırır və çatlaqların böyüməsini sürətləndirən yerli qaynar nöqtələr yaradır.
• Yoxlama girişi:X-ray yoxlaması BGA və dibdən bağlanan komponentlər üçün lazımdır; Yalnız AOI gizli birgə həndəsəni təsdiq edə bilməz.
• Gərginliyin aradan qaldırılması:Bağlayıcılar və ağır deşikli hissələr mexaniki olaraq dəstəklənməlidir ki, korpusun istilik genişlənməsi birbaşa lehim filetosuna ötürülməsin.

HərTemperatur tənzimləyicisi PCBAVelosiped mühitində illərlə işləməsi gözlənilən, yalnız vizual qəbul meyarlarına deyil, termal velosipedə qarşı uyğunlaşdırılmış bir lehim prosesi ilə qurulmalıdır. IPC-A-610 Sinif 2 və ya Sinif 3 işçilik üçün əsas təmin edir, lakin birləşmənin velosiped davranışı ərinti, profil və yastıq dizaynının birləşməsi ilə müəyyən edilir.

5. Gizli Termal Qüsurları ifşa edən sınaq əhatəsi

Otaq temperaturunda funksional sınaq zəruridir, lakin istilik nəzarətçisi üçün kifayət deyil. Lövhə dövrədaxili sınaqdan və funksional dövrə testindən keçə bilər və hələ də yalnız temperatur təzyiqi altında görünən gizli qüsur ehtiva edir. Sınaq strategiyası stress səviyyəsində yüksəlməlidir ki, daşınmazdan əvvəl erkən uğursuzluqlar baş versin.

Avtomatlaşdırılmış optik yoxlama komponentin mövcudluğunu və lehim filetosunun formasını yoxlayır. Dövrədaxili test rezistor və kondansatör dəyərlərini təsdiqləyir və qısa və ya açılmaları aşkar edir. Funksional dövrə testi sensor girişlərini simulyasiya edir və rele və ya SSR çıxışlarını təsdiqləyir. X-ray müayinəsi gizli lehim boşluqlarını və BGA-nın çökməsini aşkar edir. Yanma və ətraf mühitin gərginliyi skrininqi daha sonra marjinal birləşmələri və komponent qüsurlarını sıradan çıxarmaq üçün yük dövriyyəsi altında tez-tez 24-48 saat ərzində montajı yüksək temperatura məruz qoyur. Ətraf mühit kameraları bu qabiliyyəti −40 °C-dən +125 °C-ə və 0-95% nisbi rütubətə qədər genişləndirir və istehsalçıya dəzgahın davranışını sahə şəraiti ilə əlaqələndirməyə imkan verir.

Test qurğusunun təmas müqaviməti də marjinal birləşməni maskalaya bilər. Poqo sancaqları ardıcıl təmas qurmazsa, sınaq vibrasiya və ya istilik genişlənməsi altında uğursuz olan lövhədən keçə bilər. Yanma sabit prosesi əvəz etmir. Bu, xüsusi risklər üçün filtrdir və gərginlik profili nəzarətçinin faktiki istilik missiyasını əks etdirdikdə ən təsirli olur. Ümumi yüksək temperaturda islatma, temperatur nəzarəti tətbiqində vacib olan velosipedlə əlaqəli zəif cəhətləri aşkar etmədən sınaq qabiliyyətini istehlak edə bilər.

6. Konformal örtük və ətraf mühitin izolyasiyası

Rütubət və çirklənmə maskalı istilik problemləridir. PCB səthində adsorbsiya edilmiş suyun nazik bir filmi ölçmə şəbəkəsinin effektiv müqavimətini dəyişdirərək sensor izləri arasında sızma yolları yarada bilər. Rütubət yüksəldikdə, axın və ya istifadədən yaranan kimyəvi qalıqlar keçirici ola bilər. Yüksək empedanslı sensor girişinə əsaslanan nəzarətçidə bu sızma yolları temperatur ofset və ya səs-küy kimi görünür.

Konformal örtük, lövhə topologiyasına uyğun gələn və dövrəni nəmdən, tozdan və kimyəvi çirkləndiricilərdən təcrid edən nazik bir polimer təbəqə yaratmaqla bunu həll edir. Akril örtüklər qənaətcildir və təkrar emal olunur; poliuretan daha yaxşı həlledici və aşınma müqaviməti təklif edir; silikon ən geniş temperatur diapazonunu və elastikliyi təmin edir. Kaplama hərtərəfli təmizləndikdən sonra tətbiq edilməlidir, çünki kapsullaşdıran ion çirklənməsi onu lövhəyə qarşı tutur və elektrokimyəvi nasazlığın qarşısını almaq əvəzinə onu sürətləndirə bilər.

Kaplamanın yapışması başqa bir dəyişəndir; səth enerjisi qalıqlara görə çox aşağı olarsa, istilik dövriyyəsi zamanı örtük nəm üçün bir yol açaraq delaminasiya edə bilər. Seçici örtük tez-tez temperatur tənzimləyiciləri üçün üstünlük təşkil edir, çünki birləşdiricilər, relelər və sınaq nöqtələri örtüksüz qalmalıdır. Prosesə elə nəzarət edilməlidir ki, örtüyün qalınlığı açıq izlər üzərində kifayət etsin, lakin incə xətləri kəsməsin və ya termal relyef xüsusiyyətlərinə mane olmasın.

7. İstilik Riskinə Nəzarət Aləti kimi İzləmə

Nəzarətçi sahədə sürüşərkən, ilk sual davranışın təcrid olunmuş və ya toplu ilə əlaqəli olmasıdır. İzləmə olmadan bu suala səmərəli cavab vermək mümkün deyil. Lot səviyyəli və vahid səviyyəsində izlənilmə hər bir seriya nömrəsini komponent tarixi kodları, təkrar axın qeydləri, sınaq nəticələri və örtük partiyası ilə əlaqələndirir. Bu, istehsalçıya və müştəriyə sürüşmə şikayətinin konkret komponent lotu, konkret xətt və ya xüsusi ekoloji sınaq ekskursiyasına uyğun olub-olmadığını müəyyən etməyə imkan verir.

İzləmə qabiliyyəti aTemperatur tənzimləyicisi PCBAproqram inzibati yük deyil. Sahə çatışmazlığını açıq etibarlılıq sualı əvəzinə məhdud, düzəldilə bilən hadisəyə çevirən mexanizmdir. Səlahiyyətli mənbə, izlenebilirliyin digər yarısıdır. Françayzinq distribyutorları vasitəsilə satın alınan komponentlər sənədləşdirilmiş mənbəyə malikdir. Açıq bazar kanallarından olan komponentlər yenilənə, yenidən etiketlənə və ya göstərilən tarix kodu pəncərəsindən kənarda ola bilər. Temperatur tənzimləyicisi üçün saxta və ya köhnə sensor interfeys komponenti bütün ölçmə zəncirini dəyişə bilər. Daxil olan komponentlərin vizual, elektrik və rentgen yoxlaması montaj başlamazdan əvvəl saxtakarlığa qarşı praktik maneəni təmin edir.

8. Prototipdən Həcmə: İstehsal Yetkinliyi

İstilik sabitliyi mühəndislik nümunələrindən həcmli istehsala keçiddən sağ qalmalıdır. Beş lövhədə işləyən bir proses, pastanın çökməsi, yenidən yüklənməsi və ya sınaq qurğusunun kontaktı dəyişərsə, beş mində fərqli davrana bilər. İstehsalçı tərəfdaş hər bir fazada eyni idarə olunan parametrlərin saxlandığını nümayiş etdirməlidir.

• Mühəndislik yoxlamasıDizaynın yoxlanılması və ilkin istilik tənzimlənməsi üçün kiçik quruluşlar. Dizaynın yoxlanılmasına və sensorun kalibrlənməsinə girişə diqqət yetirin.
• Pilot qaçışıProsesin xarakteristikası və termal gərginlik sınağı. Lehim profili, örtük örtüyü və sınaq limitləri müəyyən edilmişdir.
• Aşağı həcmli istehsalBazara giriş qrupları. İzləmə və daxil olan yoxlama intizamı miqyasda həyata keçirilir.
• Yüksək həcmli istehsalStabil SMT məhsuldarlığı, təkrarlanan funksional test və toplu səviyyəli etibarlılıq monitorinqi.

Hər bir mərhələdə istehsalçı güc izləri, komponentlər arasındakı məsafə və sınaq nöqtəsinə əlçatanlıqda istilik relyefinə toxunan istehsal üçün dizayn rəyini təqdim etməlidir. IATF 16949 intizamı ilə tərəfdaş, hətta son məhsul avtomobil deyil, sənaye olduqda belə, istilik nəzarətçi proqramına qabaqcıl keyfiyyət planlaması, nasazlıq rejimi təhlili və dəyişiklik nəzarəti tətbiq edir. ISO 13485 tibbi səviyyəli nəzarətçilər üçün vahid səviyyəli izlənilmə, prosesin doğrulanması və risklərin idarə edilməsi sənədlərini əlavə edir. Bu çərçivələr marketinq etiketləri deyil; onlar istehsal prosesinin zamanla istilik spesifikasiyasına malik olub-olmadığını müəyyən edirlər.

Unixplore Electronicsdizayn niyyəti və həcmin etibarlılığı arasında körpü yaratmaq üçün bu laylı yanaşmanı tətbiq edir - sensordan xəbərdar olan DFM, daxili AOI, İKT, FCT, rentgen şüaları, yanma və ətraf mühitin yoxlanılması. 98,5%-dən yuxarı olan ikitərəfli SMT ilk keçid məhsuldarlığı bir göstəricidir, lakin daha mənalı nəticə, təkrar velosiped sürmə və sahəyə məruz qalmadan sonra istilik davranışı spesifikasiyası daxilində qalan nəzarətçidir.
