PCBA emalı zavodunda qabaqcıl aşkarlama texnologiyası

PCBA işlənməsində (Çap dövrə idarə heyəti montajı), aşkarlama texnologiyası məhsulun keyfiyyətini və performansını təmin etmək üçün çox vacibdir. Texnologiyanın davamlı irəliləməsi ilə, aşkar dəqiqliyini, səmərəliliyi və etibarlılığını artırmaq üçün PCBA emalı prosesinə daha çox inkişaf etmiş aşkar texnologiyaları tətbiq olunur. Bu məqalədə bir neçə ümumi inkişaf etmiş aşkar texnologiyaları və onların tətbiqlərini PCBA emalı ilə araşdıracaqdır.

I. Avtomatik Optik Təftiş (Aoi)

1. Aoi texnologiyasına baxış

Avtomatik Optik Təftiş (Aoi), dövrə lövhələrini avtomatik olaraq aşkar etmək üçün vizual bir sistemdən istifadə edən və PCBA emalında geniş istifadə olunan bir texnologiyadir.

İş prinsipi: Aoi sistemi, yüksək qətnamə kamera vasitəsilə dövrə lövhəsini tarayır, görüntünü ələ keçirir və qüsurları və pis nöqtələri müəyyənləşdirmək üçün əvvəlcədən təyin edilmiş standartla müqayisə edir.

Aşkarlama məzmunu: Aoi, lehimli birgə keyfiyyət, komponent yeri, itkin komponentlər və qısa sxemlər kimi problemləri aşkar edə bilər.

2. Aoi-nin üstünlükləri

AOI texnologiyası, aşkar effektivliyini əhəmiyyətli dərəcədə yaxşılaşdıra bilən sürətli, dəqiq və təmkinsizdir.

İstehsal səmərəliliyini artırın: Avtomatik aşkarlama əl təsbitinin vaxtını azaldır və istehsal səmərəliliyini artırır.

Yüksək dəqiqlik: Yüksək qətnamə şəkillər və ağıllı alqoritmlər kiçik qüsurları dəqiq müəyyənləşdirə və saxta aşkarlama nisbətlərini azalda bilər.

II. Rentgen aşkarlanması (rentgen)

1. X-ray texnologiyasına baxış

X-ray aşkarlanması (rentgen), mürəkkəb PCBA aşkarlama tapşırıqları üçün uyğun olan dövrə lövhəsinin daxili quruluşu ilə görmək üçün rentgen şüalarından istifadə edən bir aşkarlama texnologiyasıdır.

İş prinsipi: X-şüaları daxili quruluşun görüntüsünü yaratmaq üçün dövrə lövhəsinə nüfuz edir və qeyri-kasıb lehimləmə və qısa sxemlər kimi daxili qüsurlar görüntünü təhlil etməklə aşkar edilir.

Tətbiq silsiləsi: X-Ray aşkarlanması, BGA (top grid serial) və CSP (çip miqyaslı paket) kimi səthi dağ komponentlərinin aşkarlanması üçün xüsusilə uyğundur.

2. X-ray aşkarlanmasının üstünlükləri

X-Ray Detection Technology dərin və ətraflı daxili yoxlamalar verə bilər və gizli qüsurları aşkar etmək üçün uygundur.

Gizli qüsurları aşkar etmək: Məhsulun ümumi etibarlılığını təmin etmək üçün soyuqdilli birləşmələr və qalay muncuqları kimi görünməz daxili qüsurları aşkar edə bilər.

Dağıdıcı olmayan sınaq: Dövrə lövhələrinin dağıdıcı testi məhsulun bütövlüyünə təsir etmir.

III. İnfraqırmızı istilik görüntüləmə aşkarlanması

1. İnfraqırmızı istilik görüntüləmə texnologiyasına baxış

İnfraqırmızı istilik görüntüləmə aşkarlanması, mümkün həddindən artıq istilik və ya istilik çatışmazlığı problemlərini aşkar etmək üçün dövrə lövhəsinin temperatur paylama imicini çəkmək üçün infraqırmızı kameralardan istifadə edir.

İş prinsipi: İnfraqırmızı kamera, dövrə lövhəsinin səthindəki infraqırmızı radiasiyanı ələ keçirir, onu temperatur görüntüsünə çevirir və termal imicini təhlil edərək anomaliyaları müəyyənləşdirir.

Tətbiq dairəsi: Termal anomaliyalarının aşkarlanması, həddindən artıq istiləşmə sahələri və elektrik lövhələrində güc idarəetmə problemləri üçün uyğundur.

2. İnfraqırmızı istilik görüntünün aşkarlanmasının üstünlükləri

İnfraqırmızı istilik görüntüləmə texnologiyası, dövrə lövhəsinin temperatur dəyişikliklərini real vaxtda izləyə və qiymətli günah diaqnozu haqqında məlumat verir.

Real-time aşkarlanması: Dövrə lövhəsinin temperaturunu real vaxtda izləyə və vaxtında potensial həddindən artıq istiləşmə problemlərini aşkar edə bilər.

Əlaqə olmayan aşkarlama: Dövrə lövhəsinə fiziki müdaxilənin qarşısını almaq üçün təmassız aşkar edilmir.

İv. Elektrik testi (İKT)

1. İKT texnologiyasına baxış

Elektrik testi (dövrə testi, İKT) dövrə lövhələrinin funksionallığı və bağlantısını aşkar etmək üçün bir test texnologiyasıdır. Dövrə lövhəsi elektrik siqnalları vasitəsilə sınaqdan keçirilir.

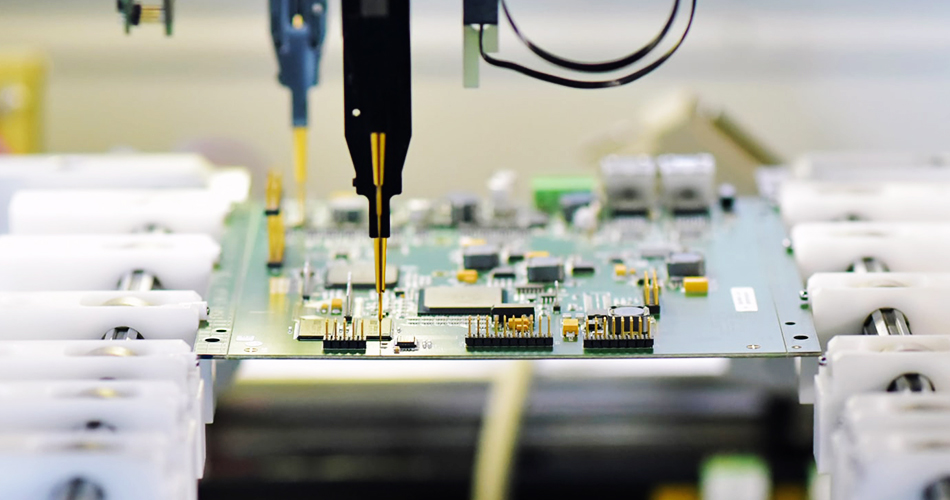

İş prinsipi: İKT, dövrə lövhəsinin test nöqtələrinə qoşulmaq üçün test zondlarından istifadə edir, elektrik siqnallarını tətbiq edir və dövrənin elektrik fəaliyyətini və bağlantısını yoxlamaq üçün cavabı ölçür.

Aşkarlama məzmunu: Qısa dövrə, açıq dövrə, komponent dəyəri uyğunsuzluq və dövrə lövhəsinin lehimləmə problemləri aşkar edilə bilər.

2. İKT üstünlükləri

İKT texnologiyası, dövrə lövhəsinin funksionallığını və etibarlılığını təmin etmək üçün istehsal prosesi zamanı hərtərəfli elektrik performans testlərini yerinə yetirə bilər.

Hərtərəfli test: Məhsulun işləməsini təmin etmək üçün dövrə lövhəsinin müxtəlif elektrik parametrlərini hərtərəfli sınaqdan keçirin.

Yüksək effektivlik: Avtomatik test prosesi test səmərəliliyini yaxşılaşdırır və əl müdaxilini azaldır.

V. Funksional test

1. Funksional testə baxış

Funksional testMüxtəlif funksiyalarının dizayn tələblərinə cavab verməsini təmin etmək üçün faktiki iş şəraiti altında PCBA-nın sınağıdır.

İş prinsipi: PCBA-nı simulyasiya edilmiş iş mühitinə qoyun və əvvəlcədən təyin edilmiş funksional test proqramını icra edərək funksiyalarını və performansını yoxlayın.

Tətbiq dairəsi: PCBA-nın həqiqi iş vəziyyətini və funksiyalarını sınamaq və faktiki tətbiqlərdə performansını qiymətləndirməyə tətbiq olunur.

2. Funksional testin üstünlükləri

Funksional test real iş şəraitini simulyasiya edə bilər və faktiki istifadə mühitinə ən yaxın olan test nəticələrini təmin edə bilər.

Həqiqi Ətraf Testi: PCBA-nın həqiqi istifadəsində performansını təmin etmək üçün real iş şəraitində test edin.

Problemin kəşfimi: Funksional problemləri aşkar edə və məhsulun etibarlılığını və sabitliyini təmin edə bilər.

Rəy

İçindəPCBA emalı, qabaqcıl aşkar texnologiyasının istifadəsi məhsulun keyfiyyətini və performansını təmin etmək üçün vacib bir vasitədir. Avtomatik optik yoxlama (Aoi), rentgen müayinəsi, infraqırmızı istilik görüntüləmə yoxlaması, elektrik testi (İKT) və funksional testlər kimi tətbiqi ilə, şirkətlərin aşkarlanması, səmərəliliyi, səmərəliliyi və etibarlılığını yaxşılaşdıra bilər. Gələcəkdə texnologiyanın davamlı irəliləməsi ilə bu aşkarlama texnologiyaları PCBA emalının ümumi keyfiyyət və istehsal səmərəliliyini inkişaf etdirməyə və daha da inkişaf etdirməyə davam edəcəkdir.
