Ümumi lehimləmə qüsurları və PCBA emalı sahəsində həll yolları

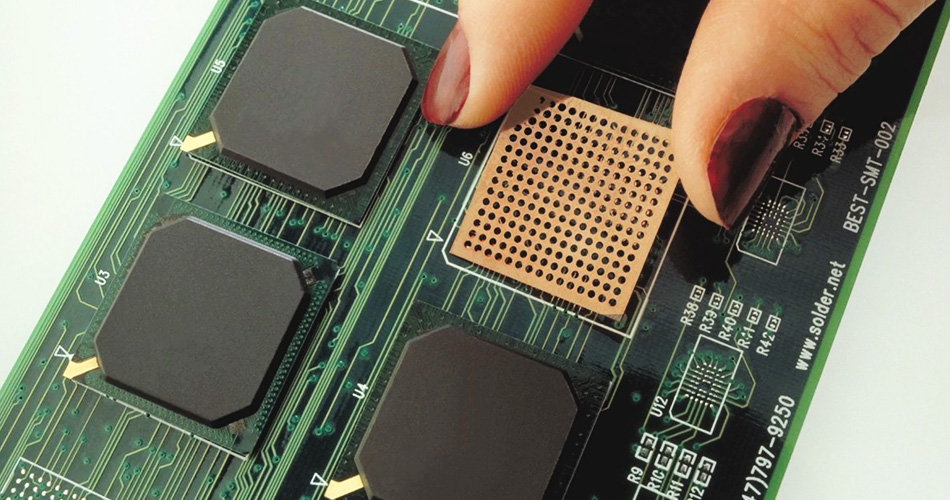

PCBA emalı (Çap dövrə idarə heyəti montajı) Elektron məhsul istehsalının vacib hissəsidir və lehimləmə keyfiyyəti məhsulun etibarlılığına və fəaliyyətinə birbaşa təsir göstərir. Lehimləmə prosesində ümumi qüsurlara lehim birgə krekinq, körpü və soyuqdəymə daxildir. Bu məqalə PCBA emalı sahəsində ümumi lehim qüsurlarının səbəblərini araşdıracaq və müvafiq həllər təqdim edəcəkdir.

1. LOMED Birgə krekinq

1. Təhlil səbəbi

Lehim birgə krekinq, soyutma sonrası lehimləmə hissəsində lehim birləşmənin çatlamasına aiddir, bu ümumiyyətlə aşağıdakı səbəblərdən qaynaqlanır:

Şiddətli temperatur dəyişiklikləri: Lehimləmə zamanı temperatur çox tez dəyişir, nəticədə lehim birləşməsindəki konsentratlaşdırılmış istilik stresi və soyutduqdan sonra çatlar.

Solderin düzgün olmayan seçimi: Solder, lehimli birgə sərinləşdikdən sonra büzücü stresə tabe olmaq üçün kifayət qədər güclü deyil.

Substrat maddi problemi: substrat materialının və lehimin istilik genişləndirilməsi əmsalı çox fərqlidir, nəticədə lehimli birgə krekinqlə nəticələnir.

2. Həll

Lehimli birgə krekinq problemi üçün aşağıdakı həllər çəkə bilərsiniz:

Lehimləmə temperaturunu idarə etmək: Çox sürətli temperatur dəyişməsinin qarşısını almaq və lehim birləşmənin istilik stresini azaltmaq üçün ağlabatan bir lehimləmə temperaturu əyri istifadə edin.

Doğru lehim seçin: Substrat materialının istilik genişləndirmə əmsalına lehtilin çatışmazlığını artırmaq üçün yüksək güclü lehim istifadə edin.

Substrat materialını optimallaşdırın: Lehimli birləşmənin istilik stresini azaltmaq üçün lehimə uyğun bir termal genişləndirmə əmsalı ilə bir substrat materialı seçin.

2. Lehimət körpü

1. Təhlil səbəbi

Lehim körpü, adətən aşağıdakı səbəblərdən qaynaqlanan bir körpü qısa dövrə meydana gətirən bir körpü qısa dövrə meydana gətirən bitişik lehim oynaqlar arasındakı artıq lehimdən artıq lehimdən imtina edir:

Çox lehim: lehimləmə zamanı çox lehim istifadə olunur, nəticədə bitişik lehim oynaqlar arasında bir körpü meydana gətirən artıq lehimlə istifadə olunur.

Çox yüksək lehimləmə temperaturu: Çox yüksək lehimləmə temperaturu, bitişik lehim oynaqları arasında asanlıqla bir körpü meydana gətirən lehimin axınını artırır.

Şablon problemi: Çap şablonunun açılışının əsassız dizaynı həddindən artıq lehim yatağına səbəb olur.

2. Həll

Lehimli körpü problemi üçün aşağıdakı həllər çəkə bilər:

Lehim miqdarını idarə edin: Hər bir lehim üçün lehimin miqdarının bir körpü meydana gətirməsinin qarşısını almaq üçün uyğun olması üçün istifadə olunan lehimin miqdarını əsaslandırın.

Lehimləmə temperaturunu tənzimləyin: Lehim alıcıların axınlığını azaltmaq və körpü meydana gəlməsinin qarşısını almaq üçün uyğun lehimləmə temperaturundan istifadə edin.

Çap şablonunu optimallaşdırın: vahid lehimin çökməsini təmin etmək və artıq lehim azaltmaq üçün ağlabatan çap şablon açılışları dizayn edin.

III. Soyuq lehim oynaqları

1. Təhlil səbəbi

Soyuq lehim oynaqları yaxşı görünən, lakin əslində zəif təmasda olan lehimli birləşmələrə aiddir, nəticədə qeyri-sabit elektrik performansı ilə nəticələnir. Bu, ümumiyyətlə aşağıdakı səbəblərdən qaynaqlanır:

Lehim tam əriyib: lehimləmə temperaturu qeyri-kafidir, nəticədə lehimin natamam əriməsi və pad və komponent sancaqları ilə zəif təmasda.

Qeyri-kafi lehimləmə müddəti: Lehimləmə müddəti çox qısadır və lehim, soyuqdilli oynaqlarla nəticələnən pad və komponent sancaqları tam sızdırmaz.

Oksidlərin olması: oksidlər, lehimin isladığını və təmaslarına təsir edən pad və komponent sancaqların səthində mövcuddur.

2. Həll

Soyuq lehim oynaqları problemi üçün aşağıdakı həllər çəkə bilər:

Lehimləmə temperaturunu artırın: Lehimləmə temperaturunun lehimin tam əridicəyi və lehiminin təmas bölgəsini artırmaq üçün kifayət qədər yüksək olduğundan əmin olun.

Lehimləmə müddətini genişləndirin: Lehim almanın yaxşı əlaqəni təmin etmək üçün yastiqciqlar və komponent sancaqları tam sızmasına imkan vermək üçün lazımi vaxtınızı uyğunlaşdırın.

Lehimləmə səthini təmizləyin: lehimçinin tam infiltrasiya və əlaqə saxlaya biləcəyini təmin etmək üçün lehimləmədən əvvəl yastiqciqlar və komponent sancaqlar səthindəki oksidləri təmizləyin.

İv. Lehim birgə məsamələri

1. Təhlil səbəbi

Lehim birgə məsamələri, ümumiyyətlə aşağıdakı səbəblərdən qaynaqlanan lehimli birləşmələrin içərisində və ya səthində baloncuklara aiddir:

Lehimdə çirklər: Lehim, lehimləmə zamanı məsamələri meydana gətirən çirk və ya qazlar ehtiva edir.

Lehimlənmiş mühitdə yüksək rütubət: Lehimlənmiş mühitdəki rütubət yüksəkdir, lehim rütubətlidir, məsamələri formalaşdıran lehimləmə zamanı isə lehimləmə zamanı qazın.

Yastıq tam təmizlənməmişdir: lehimçinin axıcılığına və məsamələri formalaşdıran pad səthində çirk və çirkləndiricilər var.

2. Həll

Lehimlənmiş birgə məsamələr problemi üçün aşağıdakı həllər çəkə bilər:

Yüksək təmizlikdən istifadə edin: Məsamələrin formalaşmasını azaltmaq üçün yüksək saflıq, aşağı çirkli lehim seçin.

Lehimlənmiş mühitin rütubətinə nəzarət edin: Lehimin rütubətinin qarşısını almaq və məsamələrin meydana gəlməsini azaltmaq üçün lehimləmə mühitində müvafiq rütubəti qorumaq.

Yastığı təmizləyin: Lehimləmə və lehimlinin yaxşı təmasını təmin etmək üçün lehimləmədən əvvəl çirkləri və çirkləndiriciləri tamamilə təmizləyin.

Rəy

İçindəPCBA emalıLehimli birgə krekinq, lehimli körpü kimi ümumi lehimləmə qüsurları, soyuqdəyici körpü və lehim birgə məsamələri məhsulun keyfiyyətinə və etibarlılığına təsir edəcəkdir. Bu qüsurların səbəblərini və müvafiq həllərin səbəblərini başa düşməklə, məhsulun işlənməsinin keyfiyyəti, məhsulun sabitliyini və təhlükəsizliyini təmin etmək üçün effektiv şəkildə təkmilləşdirilə bilər. Texnologiyanın davamlı irəliləməsi və proseslərin optimallaşdırılması ilə, elektron məhsulların etibarlılığı və performansına möhkəm bir zəmanət verən PCBA emalı keyfiyyəti daha da yaxşılaşdırılacaqdır.
