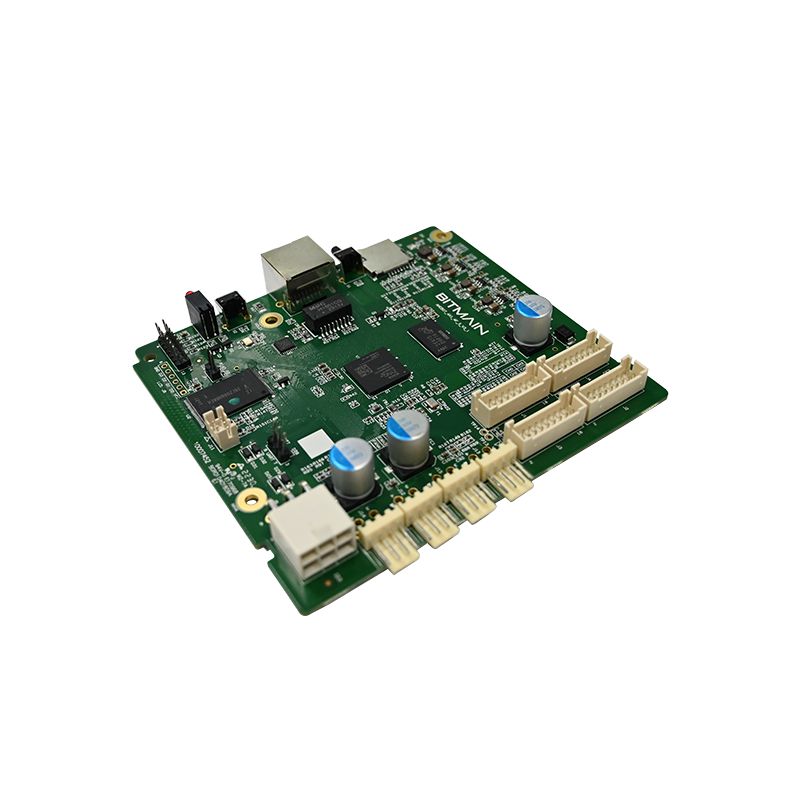

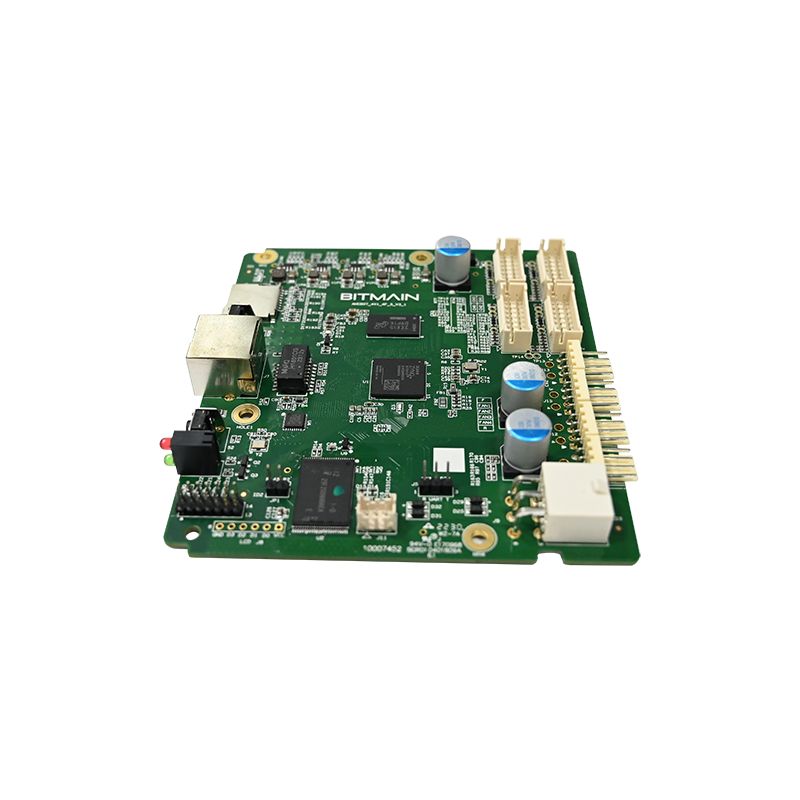

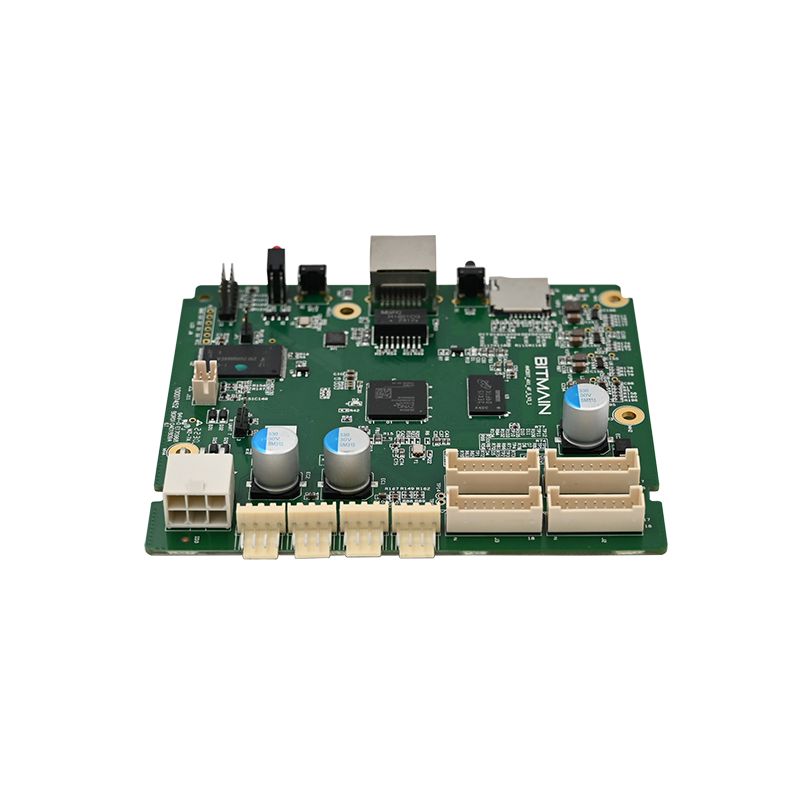

Hərəkət Sensoru PCBA

Hərəkət Sensoru PCBA nədir?

Hərəkət sensoru PCBA infraqırmızı, mikrodalğalı və ya ultrasəs çeviricilərindən istifadə edərək hərəkəti aşkar etmək üçün xüsusi olaraq hazırlanmış çap dövrə lövhəsidir. Ümumi təyinatlı PCBA-dan fərqli olaraq, hərəkət sensoru lövhələri aşağı enerji istehlakı, yuxudan sürətli oyanma reaksiyası və yalançı tetikleyicilerin qarşısını almaq üçün səs-küyün filtrasiyası tələb edir.

Mühəndislər üç parametr əsasında hərəkət sensoru PCBA seçirlər: aşkarlama diapazonu, çıxış siqnalının növü və əməliyyat cərəyanı. Yanlış seçim tez-tez yanlış həyəcan siqnallarına və ya buraxılmış aşkarlamalara səbəb olur.

Hərəkət sensoru PCBA-nın əsas komponentləri

Hər bir hərəkət sensoru PCBA bu beş funksional blokdan ibarətdir:

· Sensor elementi – PIR (piroelektrik), mikrodalğalı Doppler və ya ultrasəs ötürücü

· Analoq ön uc – Band keçirici filtrli əməliyyat gücləndiricisi

· Müqayisəli – Histerezisi olan eşik detektoru

· Vaxt məntiqi – Tənzimlənən saxlama vaxtı və kilidləmə müddəti

· Çıxış mərhələsi – Rele, tranzistor və ya məntiq səviyyəli siqnal

Tipik Tətbiqlər

Bu Hərəkət Sensoru PCBA-nın Ətraflı Texniki Parametrləri

Aşağıdakı spesifikasiyalar kommersiya və yaşayış üçün təhlükəsizlik məhsullarında istifadə olunan tipik yüksək performanslı hərəkət sensoru PCBA-nı təmsil edir.

Elektrik Xüsusiyyətləri

Aşkarlama Performansı

Fiziki və Ətraf Mühit Xüsusiyyətləri

· Lövhə ölçüləri – 32mm x 28mm (standart) və ya fərdi

· Montaj deşikləri – İki 3mm diametrli, mərkəzdən mərkəzə 25mm

· İşləmə temperaturu – -20°C ilə +70°C

· Saxlama temperaturu – -40°C ilə +85°C

· Rütubətə dözümlülük – 95% RH kondensasiyasız

· Konformal örtük – İsteğe bağlı (açıq və ya nəmli istifadə üçün)

Tənzimlənən Parametrlər (DIP Switch və ya Jumper)

Əksər hərəkət sensoru PCBA dizaynlarına istifadəçi tərəfindən konfiqurasiya edilə bilən parametrlər daxildir:

Bu Hərəkət Sensoru PCBA Rəqabətli Dizaynlarla Necə Müqayisə edir

Bütün hərəkət sensoru PCBA lövhələri real dünya şəraitində bərabər performans göstərmir. Aşağıdakı cədvəl kritik fərqləri göstərir.

Hərəkət Sensoru PCBA FAQ – Mühəndislik Cavabları

Bu üç sual hər həftə aparat mühəndisləri, inteqratorlar və hərəkət sensoru PCBA həllərini qiymətləndirən satınalma mütəxəssisləri tərəfindən verilir.

Sual 1: PIR, mikrodalğalı və iki texnologiyalı hərəkət sensoru PCBA dizaynları arasındakı fərq nədir və hansını seçməliyəm?

Cavab: PIR (passiv infraqırmızı) hərəkət sensoru PCBA hərəkət edən cisimlərdən infraqırmızı şüalanmada dəyişiklikləri aşkarlayır. O, çox az enerji sərf edir (15-30µA gözləmə rejimi), lakin temperatur gradientlərinə həssasdır və HVAC ventilyasiyalarından və ya günəş işığından yanlış tətiklənə bilər. Mikrodalğalı hərəkət sensoru PCBA aşağı güclü RF (adətən 5,8 GHz və ya 10,525 GHz) yayır və Doppler sürüşməsini ölçür. O, plastik qapaqlar vasitəsilə aşkarlayır və temperaturu nəzərə almır, lakin daha yüksək cərəyan sərf edir (15-25mA) və divarlara nüfuz edə bilər, bu da bitişik otaqların yanlış aşkarlanmasına səbəb olur. İki texnologiyalı hərəkət sensoru PCBA həm PIR, həm də mikrodalğalı sensorları ehtiva edir və yalnız hər ikisi hərəkəti aşkar etdikdə tetikler. Bu, demək olar ki, bütün yanlış siqnalları aradan qaldırır, lakin xərcləri və gözləmə cərəyanını (2-5mA) artırır. Seçim təlimatı: Batareya ilə işləyən xarici işıqlar üçün yalnız PIR seçin. Yanlış tetikleyicilerin qəbuledilməz olduğu yerlərdə doluluğun aşkarlanması üçün ikili texnologiyanı seçin. Sürətin güc istifadəsindən daha vacib olduğu avtomatik qapılar üçün yalnız mikrodalğalı sobanı seçin. Əksər kommersiya təhlükəsizlik hərəkət sensoru PCBA dizaynları qiymət, güc və etibarlılığın ən yaxşı balansı kimi qabaqcıl siqnal filtri ilə PIR-dən istifadə edir.

Sual 2: Bu hərəkət sensoru PCBA-da aşkarlama diapazonunu və saxlama müddətini necə tənzimləyə bilərəm və bu parametrlər lövhəni korpusundan çıxarmadan dəyişdirilə bilərmi?

Cavab: Bu hərəkət sensoru PCBA üç tənzimləmə üsulunu təmin edir. Birincisi, bortda olan potensiometrlər: “SENS” (həssaslıq) etiketli biri aşkarlama diapazonunu 3 metrdən (tamamilə saat yönünün əksinə) 12 metrə (tam saat əqrəbi istiqamətində) tənzimləyir. "ZAMAN" etiketli ikinci tutma müddətini 5 saniyədən 10 dəqiqəyə qədər tənzimləyir. İkincisi, DIP açarları: əksər lövhələrdə saxlama müddəti, işıq həddi və çıxış polaritesinin kobud parametrləri üçün 4 mövqeli açar var. Üçüncüsü, uzaqdan tənzimləmə üçün bəzi hərəkət sensoru PCBA dizaynlarına xarici potensiometrləri və ya 0-10V nəzarət siqnallarını qəbul edən rəqəmsal giriş daxildir. Korpusu açmadan tənzimləmələr üçün uzaqdan idarəetmə qəbuledicisi (38kHz IR və ya 433MHz RF) ilə hərəkət sensoru PCBA təyin edin – bu, BOM dəyərinə təxminən $1,50 əlavə edir. Uzaqdan tənzimləmə olmadan, qutunu açmalı və potensiometrləri çevirmək üçün kiçik bir tornavida istifadə etməlisiniz. Son yerdə quraşdırıldıqdan sonra həmişə həssaslığı tənzimləyin, çünki ətrafdakı divarlar və döşəmə materialı aşkarlama diapazonuna təsir göstərir. 50% həssaslıqla başlayın və yalnız əhatə dairəsi boşluqları olduqda artırın.

Sual 3: Bu hərəkət sensoru PCBA üçün tipik yanlış tetikleme dərəcəsi nədir və temperatur kompensasiyası yanlış həyəcan siqnallarını necə azaldır?

Cavab: Düzgün quraşdırılmış tətbiqdə (linzada birbaşa günəş işığı yoxdur, 2 metr ərzində istilik ventilyatorları yoxdur, hərəkət edən trafiki əks etdirən böyük şüşə pəncərələr yoxdur), bu hərəkət sensoru PCBA hər 200 aşkarlama üçün bir hadisədən az olan yanlış tətik sürətinə nail olur. Temperatur kompensasiyası olmadan, PIR hərəkət sensoru PCBA ətraf mühitin temperaturu insan dərisinin istiliyinə (təxminən 37°C və ya 98°F) yaxınlaşdıqda yanlış işə düşə bilər. 30°C otaq temperaturunda siqnalın səs-küy nisbəti 20°C ilə müqayisədə 60% azalır. Bu hərəkət sensoru PCBA-ya kompensasiya dövrəsinə qoşulmuş bort termistoru daxildir ki, bu da hər 1°C-nin 25°C-dən yuxarı qalxması üçün qazancı 2,5% artırır. 35°C-də qazanc 25°C-dən 25% yüksəkdir və aşkarlama həssaslığını bərpa edir. Kompensasiya həmçinin soyuq hava axınının yanlış tətiklərinin qarşısını almaq üçün aşağı temperaturlarda (10°C-dən aşağı) qazancı azaldır. Yaxın Şərq iqlimlərində (45°C-ə çatan çöl temperaturları) hərəkət sensoru PCBA qurğularından əldə edilən sahə məlumatları, temperatur kompensasiyası aktivləşdirildikdə və söndürüldükdə narahatlıq siqnallarının 78% azaldığını göstərir. Həmişə açıq və ya şərtsiz daxili məkanlar üçün kompensasiyanı aktivləşdirin.

Hərəkət Sensoru PCBA üçün Quraşdırmanın Ən Yaxşı Təcrübələri

Hətta ən yaxşı hərəkət sensoru PCBA səhv quraşdırıldıqda zəif işləyir. Bu təlimatlara əməl edin.

Montaj Hündürlüyü və Vəzifəsi

· Tövsiyə olunan hündürlük – 1,8 - 2,2 metr (çiyin-baş səviyyəsi)

· 1,5 metrdən aşağı – Torsonun hərəkətini qaçırır, yalnız ev heyvanlarını aşkarlayır

· 2,5 metrdən yuxarı – Azaldılmış yer örtüyü, birbaşa aşağıda ölü zonalar yaradır

Bu Yalan Tətik Mənbələrindən çəkinin

Naqil Təlimatları

· Çıxış siqnalı 10 metrdən uzun qaçışlar üçün burulmuş cütdən istifadə edin

· AC elektrik naqillərini hərəkət sensoru PCBA-dan ən azı 30 sm məsafədə saxlayın

· Səs-küylü yükləri (relelər, kontaktorlar) dəyişdirirsinizsə, güc girişinə 100nF kondansatör əlavə edin

Quraşdırmadan əvvəl Hərəkət Sensorunuzun PCBA sınanması

Dəzgah testi quraşdırma səhvlərinin 90% -ni tutur. Bu ardıcıllığa əməl edin.

Bench Test Proseduru

1. Güc tətbiq edin və isinmə üçün 60 saniyə gözləyin

2. LED-in təxminən hər 10 saniyədə bir dəfə yanıb-sönməsini təsdiqləyin (gözləmə rejimini göstərir)

3. 3 metr məsafədə baxış sahəsindən keçin

4. LED-in yandığını və çıxışın vəziyyətini dəyişdiyini yoxlayın

5. LED sönənə qədər vaxtı qeyd edin (saxlama vaxtı ayarına uyğun olmalıdır)

6. Yavaş sürüşmə (0,2 m/s) və sürətli qaçış (2 m/s) ilə təkrarlayın

Uğursuzluqlar və Səbəblər

Xülasə – Əsas Xüsusiyyətlər Arayışı

Tez istinad üçün, dizayn və satınalma zamanı bu spesifikasiya blokunu mövcud saxlayın.

Hərəkət Sensoru PCBA – Defolt Konfiqurasiya

· Gərginlik: 5-24V DC

· Gözləmə cərəyanı: tipik 20µA

· Algılama diapazonu: 8-12 metr

· Algılama bucağı: 120 dərəcə

· Saxlama vaxtı: tənzimlənən 5s - 10dəq

· Çıxış: Rele (10A) və ya tranzistor (100mA)

· İşləmə temperaturu: -20°C ilə +70°C

· Sertifikatlar: ISO9001 və RoHS standartlarına uyğundur
