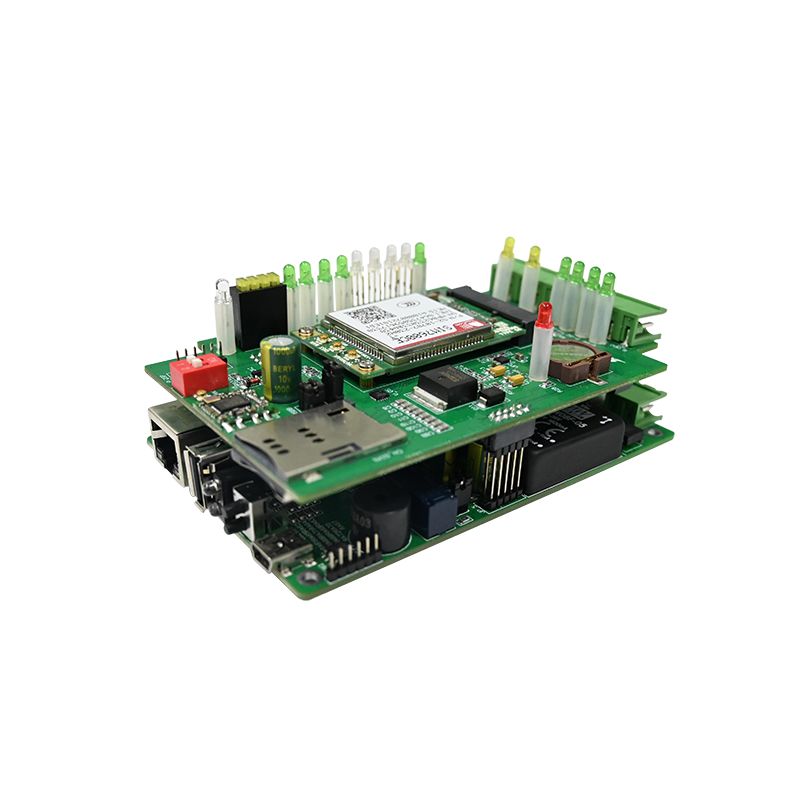

Access Control PCBA

UNIXPLORE GirişiPCBA-ya nəzarət edinetibarlı və genişləndirilə bilən elektron girişə nəzarət həlləri axtaran təhlükəsizlik avadanlığı markaları, girişə nəzarət sistemi inteqratorları və ağıllı bina həlli təminatçıları üçün hazırlanmışdır. Bu kommersiya səviyyəli giriş nəzarəti PCBA sürətli autentifikasiya emalını, sabit rele nəzarətini, şifrələnmiş rabitəni və çevik oflayn idarəetməni yığcam və davamlı PCB platformasında birləşdirir.

Access Control PCBA nədir?

Giriş nəzarəti PCBA kart oxuyucuları, klaviaturalar, biometrik skanerlər və qapı nəzarətçiləri içərisindəki elektron beyindir. O, etimadnamə məlumatlarını emal edir, autentifikasiya qərarları verir və kilid aktuatorlarını işə salır. Ümumi təyinatlı lövhələrdən fərqli olaraq, PCBA təhlükəsizlik səviyyəli şifrələməni, uğursuzluqdan qorunma məntiqini və qısa fasilələr zamanı fasiləsiz enerjini idarə etməlidir.

Səhv giriş nəzarətinin PCBA seçilməsi, kilidlənməyən qapı zərbələrinə, təsdiqlənməsi saniyələr çəkən etimadnamələrə və ya yüksək trafik dövrlərində sistemin tam bloklanmasına gətirib çıxarır.

Access Control PCBA-nın əsas funksiyaları

• Etibarnamənin oxunması – Wiegand, OSDP və ya RFID/gizli kart oxuyucularından seriyalı giriş
• Doğrulama məntiqi – Bortda verilənlər bazası (oflayn) və ya host nəzarətçisinə keçid
• Rele nəzarəti - Maqnit kilidləri və ya elektrik zərbələri üçün quru kontakt çıxışları
• Giriş monitorinqi – Qapı mövqeyi sensoru (qamış açar) və çıxış tələbi (REX) düyməsi
• Müdaxilə əleyhinə aşkarlama – Korpusun açıq sensoru və yaddaşa müdaxilədən qorunma

Tipik Apmüraciətlər

Ətraflı Texniki Parametrlər

Aşağıdakı spesifikasiyalar ofislər, mənzillər və sənaye obyektləri üçün uyğun olan kommersiya səviyyəli giriş nəzarəti PCBA-nı təmsil edir.

Elektrik Xüsusiyyətləri

Giriş və çıxış interfeysləri

Yaddaş və İstifadəçi Tutumu

Fiziki və Ekoloji

• Lövhə ölçüləri - 85mm x 55mm (standart) və ya 100mm x 70mm (qoşulmaqla)
• Montaj - Dayanacaqlar üçün dörd 3,5 mm deşik
• İşləmə temperaturu – -20°C ilə +65°C
• Saxlama temperaturu -40°C-dən +85°C-dək
• Rütubətə dözümlülük - 10% -dən 90% RH (kondensasiya olmayan)
• Batareyanın ehtiyat nüsxəsi - İsteğe bağlı 3,7V Li-ion və ya 12V qurğuşun turşusu doldurma dövrəsi

Təhlükəsizlik Xüsusiyyətləri

• Şifrələmə – OSDP rabitəsi üçün AES-128
• Təcavüz aşkarlanması – Açıq korpus relenin kilidlənməsini və siqnal çıxışını tetikler
• Gözətçi taymeri – Prosessor kilidləndikdən 5 saniyə sonra avtomatik sıfırlama
• Flash yaddaşın qorunması – Yükləmə zamanı yoxlama məbləğinin yoxlanılması

Bu Access Control PCBA necə müqayisə edir

Access Control PCBA FAQ

Bu üç sual giriş nəzarəti PCBA həllərini qiymətləndirən təhlükəsizlik sistemi inteqratorları, obyekt menecerləri və aparat mühəndisləri tərəfindən verilir.

Sual 1: Giriş nəzarəti PCBA-da nasazlıqdan qorunma və uğursuzluğa qarşı rele konfiqurasiyaları arasında fərq nədir və hansından istifadə etməliyəm?

Cavab:Fərq elektrik kəsilməsi zamanı qapıların kilidləndiyini və ya açılmadığını müəyyən edir. Fail-secure (həmçinin, güc-açma adlanır) o deməkdir ki, qapının kilidini açmaq üçün rölin enerjili olması lazımdır. Enerji kəsildikdə, rele qapını kilidli saxlayan istirahət vəziyyətinə qayıdır. Bu, mühafizə qapıları, server otaqları və nağd pulla işləmə sahələri üçün istifadə olunur, burada müdaxilə edənləri kənarda saxlamaq asan çıxışdan daha vacibdir. Fail-safe (güclə kilidləmə) o deməkdir ki, qapını kilidləmək üçün rölin enerjili olması lazımdır. Elektrik kəsildikdə, qapı avtomatik olaraq açılır. Bu, fövqəladə çıxışlar, pilləkən qəfəsinin qapıları və elektrik kəsilməsi zamanı insanların qaçmalı olduğu hər hansı çıxış yolu üçün yanğın kodları ilə tələb olunur. Əksər giriş nəzarəti PCBA lövhələri Form C (COM, N/O, N/C) kimi konfiqurasiya edilmiş quru kontakt rölesini təmin edir. Uğursuzluqdan qorunmaq üçün kilidi N/O terminalına qoşun. Uğursuzluq üçün kilidi N/C terminalına qoşun. Seçməzdən əvvəl həmişə yerli yanğın kodlarını yoxlayın – NFPA 101 kommersiya binalarındakı bütün çıxış qapılarında qəza təhlükəsizliyi tələb edir. Həm təhlükəsizlik, həm də yanğına uyğunluq tələb edən qapılar üçün, elektrik şəbəkəsi kəsildikdən sonra 4-8 saat ərzində PCBA-ya giriş nəzarətini təmin edən qəzaya qarşı təhlükəsiz kilid və batareya ehtiyat panelindən istifadə edin.

Sual 2: Bu giriş nəzarəti PCBA şəbəkə bağlantısı olmadan oflayn işləyə bilər və o, yerli olaraq neçə istifadəçi saxlaya bilər?

Cavab:Bəli. Bu PCBA müstəqil rejimdə tam oflayn işləyir. Bütün istifadəçi etimadnamələri, giriş cədvəlləri və hadisə qeydləri bortdakı fləş yaddaşda saxlanılır. Standart konfiqurasiya heç bir əlavə ödəniş etmədən 10.000 hadisə qeydi ilə 1000 istifadəçini saxlayır. Genişləndirilmiş versiya (mikroproqram vasitəsilə sahədə təkmilləşdirilə bilər) 10.000 istifadəçi və 50.000 hadisəni ehtiva edir. Oflayn əməliyyat istifadəçiləri ilkin olaraq yükləmək üçün proqramlaşdırma cihazı tələb edir – ya xüsusi master kart (proqramlaşdırılmış ilk kart administrator imtiyazlarını müəyyənləşdirir), köməkçi girişə qoşulmuş simli klaviatura və ya konfiqurasiya portu (TTL və ya RS-232) vasitəsilə müvəqqəti laptop bağlantısı. Proqramlaşdırıldıqdan sonra giriş nəzarəti PCBA 50 millisaniyədə yerli olaraq autentifikasiya qərarları verir. Bulud, host PC, Ethernet kabeli tələb olunmur. Bu, oflayn PCBA dizaynlarını uzaq qapılar, tikinti qoşquları və şəbəkə kabellərinin çəkilməsinin qeyri-mümkün olduğu kiçik ofislər üçün ideal hala gətirir. Hadisə qeydlərini oflayn lövhədən əldə etmək üçün siz noutbuku qoşmalı və ya portativ məlumat ötürmə cihazından istifadə etməlisiniz. Real vaxt rejimində monitorinq Ethernet və ya Wi-Fi ilə şəbəkəyə qoşulmuş giriş nəzarəti PCBA tələb edir.

Sual 3: Wiegand oxucusunu bu giriş nəzarəti PCBA-ya necə qoşmaq olar və kabelin maksimal məsafəsi nə qədərdir?

Cavab:Wiegand interfeysi üç aktiv siqnaldan istifadə edir: Data 0 (D0), Data 1 (D1) və torpaq (GND). Bəzi oxucular da +12V güc tələb edir. Bu naqil cədvəlinə əməl edin:

Wiegand üçün 12V-də maksimum kabel məsafəsi naqil ölçüsündən və kabel tutumundan asılıdır:

Drenaj məftilli, qapalı, ekranlanmış, burulmuş cüt kabeldən istifadə edin. Torpaq döngələrinin qarşısını almaq üçün ekranı yalnız giriş nəzarətinin PCBA ucunda (heç vaxt oxucuda deyil) torpağa birləşdirin. Bu hədləri aşan məsafələr üçün Wiegand təkrarlayıcı quraşdırın və ya etibarlı şəkildə 1200 metrə (4000 fut) çatan OSDP-yə (RS-485) keçin. Son quraşdırmadan əvvəl həmişə skamyada uzun bir kabel ilə sınaqdan keçirin – siqnalın deqradasiyası, kartda fasilələrlə oxunmasına səbəb ola bilər ki, bu da saytda problemi həll etmək çətindir.

Access Control PCBA üçün Quraşdırma Ən Yaxşı Təcrübələri

Hətta yüksək keyfiyyətli giriş nəzarəti PCBA səhv quraşdırıldıqda uğursuz olur. Bu təlimatlara əməl edin.

Quraşdırma yeri

• Təhlükəsiz zonanın içərisində - Nəzarətçini qorunan zonanın içərisinə qoyun (xarici qapının üstündə deyil)
• Hündürlük – proqramlaşdırma zamanı klaviaturaya daxil olmaq üçün 1,5-1,8 metr
• Korpus – Ticarət qurğuları üçün metal kilidlənə bilən qutudan istifadə edin
• Ayırma – AC elektrik xətlərini (120/240V) aşağı gərginlikli naqillərdən ən azı 30 sm məsafədə saxlayın

Rölələr üçün naqillərin çəkilməsi qaydaları

Ümumi kabel xətləri

Yerləşdirmədən əvvəl yoxlama siyahısı

Dəzgahı tərk etməzdən əvvəl bu ardıcıllığı hər giriş nəzarəti PCBA-da işə salın.

Bench Test Proseduru

1. 12V DC tətbiq edin və cərəyanı ölçün (boş vəziyyətdə 40-60mA tipik)
2. Etibarlı bir kart təqdim edin - rele klikləməli və LED vəziyyətini dəyişməlidir
3. N/O rele terminalları arasında davamlılığı ölçün (proqramlaşdırılmış saxlama müddəti üçün bağlanmalıdır)
4. Etibarsız kartı təqdim edin - rele aktiv olmamalıdır
5. REX girişini aktivləşdirin – qapı etimadnamə olmadan açılmalıdır
6. Qoruyu açın - müdaxilə çıxışı vəziyyəti dəyişməlidir
7. Yanğın siqnalizasiyasının girişini simulyasiya edin – bütün uğursuz relelər enerjisiz olmalıdır

Keçmə/Uğursuzluq meyarları

Əsas Xüsusiyyətlər Arayışı

Satınalma və mühəndislik arayışı üçün bu bloku saxlayın.

Girişə Nəzarət PCBA - Kommersiya dərəcəsi

• Giriş: 9-24V DC, 60mA gözləmə rejimində
• Oxucu interfeysi: Wiegand 26/34-bit və ya OSDP (RS-485)
• İstifadəçi tutumu: 1,000 (standart) / 10,000 (uzatılmış)
• Hadisə jurnalı: 10.000 hadisə
• Relelər: Kilid (5A) + Aux (2A)
• Girişlər: Qapı sensoru, REX, yanğın kilidi
• İşləmə temperaturu: -20°C ilə +65°C

• Təhlükəsizlik: AES-128, gözətçi iti, müdaxilənin aşkarlanması
